170 Радиатор и система охлаждения
ОБЩИЕ 170-1
Насос охлаждающей жидкости и термостат 170-1
Радиатор, расширительный бак,
и вентиляторы 170-1
Предупреждения и предостережения 170-2
УСТРАНЕНИЕ 170-2
Испытание под давлением 170-2
Термостат Quick Check 170-3
Датчик температуры Quick Check 170-3
Вентиляторы Quick Check 170-3
СЛИВ И ЗАПРАВКА ОХЛАЖДАЮЩЕЙ 170-5
Чтобы слить и залить охлаждающую жидкость 170-5
Для кровоточить системы охлаждения 170-5
Замена насоса охлаждающей жидкости 170-6
Для замены насоса охлаждающей жидкости (M20 двигатель) 170-6
Для замены насоса охлаждающей жидкости (M30 двигатель) 170-7
Для замены насоса охлаждающей жидкости (M50 двигатель) 170-8
Для замены насоса охлаждающей жидкости (M60 двигатель) 170-9
Замена термостата 170-10
Для замены термостата 170-10
Снятие радиатора
И МОНТАЖ 170-11
Для снятия и установки радиатора 170-11
Охлаждения Снятие FAN
И МОНТАЖ 170-12
Для снятия и установки вентилятора охлаждения 170-12
ТАБЛИЦА
. Вспомогательный переключатель температуры Фан-тесты 170-4
б. Холодопроизводительность системы 170-5
ОБЩИЕ
Этот раздел охватывает ремонт и устранение неполадок intormation тор системы охлаждения двигателя. Для основного нагревателя и связанные с отоплением и кондиционером компонентов см. 640 отопления и кондиционирования воздуха.
Насос охлаждающей жидкости и термостат
Центробежного типа насоса охлаждающей жидкости установлен на передней части блока цилиндров.Насос коленчатого вала управляемые с помощью приводного ремня и циркулирует охлаждающая жидкость через систему всякий раз, когда работает двигатель.Термостат управляет потоком охлаждающей жидкости в радиаторе.
Когда двигатель холодный, термостат закрыт так охлаждающей жидкости в обход радиатора, рециркуляции от двигателя непосредственно к насосу. Когда двигатель достигает рабочей температуры ¬ температуры, термостат открывается, и охлаждающая жидкость циркулирует по всей системе, включая радиатор.
Радиатор, расширительный бак, и вентиляторы

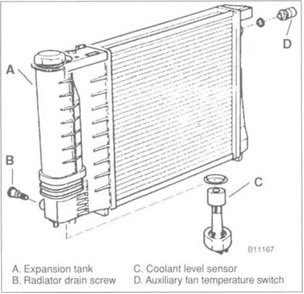

Радиатор переток дизайна.Полупрозрачный расширительный бак обеспечивает охлаждающей жидкости расширения при более высоких температурах и легкий мониторинг уровня охлаждающей жидкости. На автомобилях с автоматической коробкой передач, ATF циркулирует через дополнительный теплообменник (радиатор ATF). См. рис. 1.
Основной вентилятор крепится к передней части прохладный муравьев ¬ насосом через муфту привода вентилятора.Муфты вентилятора представляет собой вязкую жидкость связи, который управляет скоростью вентилятора в зависимости от температуры двигателя купе.
Двухскоростной электрический дополнительный вентилятор охлаждения установлен быть ¬ фронтом гриль и перед радиатором.Вентилятор примы ¬ Rily использоваться для A / C системы, но также работает при температуре охлаждающей жидкости превышает заданный уровень.
ОБЩИЕ
170-2 радиатор и система охлаждения
Предупреждения и меры предосторожности
Следующие предупреждения и меры предосторожности следует соблюдать при работе с системой охлаждения.
ПРЕДУПРЕЖДЕНИЕ -
• При нормальной рабочей температуре охлаждающей системы ¬ температура находится под давлением. Дайте системе остыть как можно дольше, до открытия как минимум час, затем отпустите крышку медленно, чтобы позволить безопасный сброс давления.
• Освобождение от давления в системе охлаждения снижает температуру кипения охлаждающей жидкости и охлаждающей жидкости может кипеть внезапно. Используйте толстые перчатки и носить защиты глаз и лица для защиты от ожогов.
• Будьте чрезвычайно осторожны при сливе и утилизации охлаждающей жидкости двигателя. Охлаждающая жидкость ядовита и ле ¬ таль для людей и домашних животных. Домашние животные привлекают к охлаждающей жидкости из-за его сладкий запах и вкус. Проконсультируйтесь с ветеринаром немедленно, если охлаждающая жидкость попадает в организм животного.
ВНИМАНИЕ -
• Старайтесь не добавлять холодную воду в охлаждающей жидкости при горячем двигателе или перегрев, если это необходимо добавить охлаждающей жидкости в системе горячего, делайте это только при работающем двигателе и насос охлаждающей жидкости поворота.
• При отключении аккумуляторной батареи может стереть коды неисправностей, хранящихся в памяти блока управления. Проверьте и запишите любые коды неисправности перед отключением битой ¬ батарею.
