Задание 1.

Начертить схему включения пентода и указать назначение всех электродов. По данным таблицы построить семейство анодных характеристик лампы 6Ф5П (пентодная часть). Для точки = 110 В и

= -10 В рассчитать главные параметры при = 240 В.

, В	0	25	50	75	100	125	150
, мА	0	85	95	100	103	106	109	= 0
, мА	0	64	70	75	81	84	85	= -1 В
, мА	0	49	50	52	60	63	65	= -2 В

Расшифровать марку лампы 6Ф5П.

Ответ:

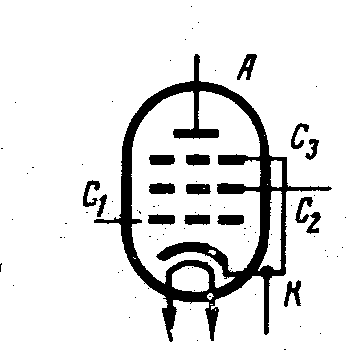

В пентоде имеются три сетки: - управляющая, - экранирующая и еще одна сетка, расположенная между анодом и экра­нирующей сеткой (рис.1).

Рис.7. Схема пентода

Ее называют защитной сеткой , так как она защищает лампу от возникновения динатронного эффекта. Встречаются и другие названия этой сетки: антидинатронная, противодинатронная, пентодная, третья. Защитная сетка обычно соединяется с катодом, т. е. имеет нулевой потенциал относительно катода и отрицательный относительно анода. В некоторых схемах на нее подается неболь­шое положительное или отрицательное постоянное напряжение. Однако и в этих случаях ее потенциал значительно ниже потенциала анода и антидинатронное действие остается. Во многих пентодах соединение защитной сетки с катодом делают внутри лампы, и тогда на этой сетке напряжение всегда равно нулю. Действие защитной сетки состоит в том, что между ней и анодом создается электрическое поле, которое тормозит, останав­ливает и возвращает на анод вторичные электроны, выбитые из анода. Они не проникают на экранирующую сетку, и динатронный эффект полностью устра­няется.

Между экранирующей и защитной сетками для электронов, летящих от катода, создается тормозящее поле, и может показаться, что это вызовет умень­шение анодного тока. Однако электроны, получив большую скорость под действием экранирующей сетки, долетают до защитной сетки и не теряют полностью ско­рость, так как между витками этой сетки потенциал не нулевой, а положи­тельный.

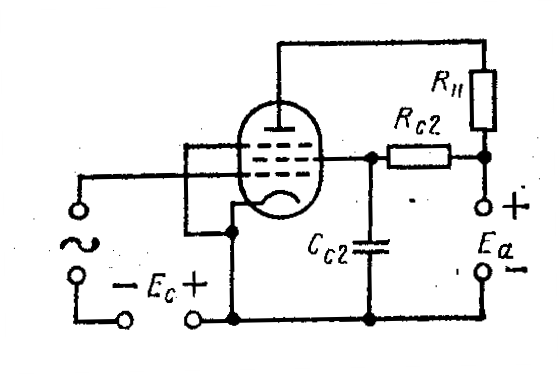

На рис.2 представлена схема включения пентода с источником питания.

Рис.2. Схема включения пентода

Достоинства пентода — малая про­ходная емкость, левое расположение се­точных характеристик анодного тока при невысоком анодном напряжении и устранение динатронного эффекта — обеспечивают ему очень широкое при­менение. Наличие трех сеток делает коэффи­циент усиления пентодов очень большим (свыше тысячи). Следовательно, очень большим оказывается, и внутреннее со­противление (сотни тысяч Ом).

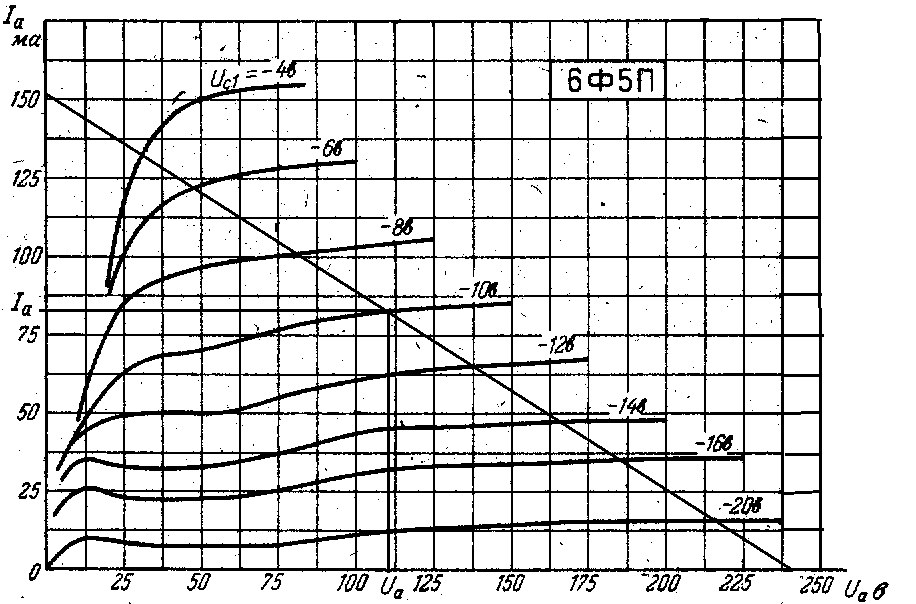

Рис.3. Семейство анодных характеристик лампы 6Ф5П

В результате построенной характеристик и заданных значений определяю: ; .

Расшифровка марки лампы 6Ф5П: лампа 6Ф5П: - сетевой триод - пентод, пятая модель пальчикового типа.
