6. Курсовое проектирование
6.1. Задачи курсового проектирования. Задание на проекты
Целью курсового проектирования является развитие навыков самостоятельного решения задач по расчету и проектированию элементов конструкции полупроводниковых приборов и микросхем, умения оформлять конструкторскую документацию в соответствии с требованием ГОСТ и ЕСКД.
В процессе курсового проектирования ставятся следующие задачи:
● освоение методики расчета на прочность элементов конструкций электронной техники при статических, динамических и температурных внешних воздействиях;
● проведение анализа прочности конструкций;
● выполнение сборочных чертежей и рабочих чертежей деталей с правильной простановкой размеров и предельных отклонений на линейные размеры, форму и расположение поверхностей и на шероховатость поверх-ности;
Каждый студент получает индивидуальное задание.
Курсовой проект включает рассчетно-пояснительную записку, сбороч-ный чертеж корпуса прибора, рабочие чертежи двух деталей корпуса.
Пояснительная записка должна содержать как теоретический материал, необходимый для решения задач проекта, так и практический (порядок расчета, анализ результатов, выводы).
Объем расчетной и конструкторской частей курсового проекта определяется преподавателем.
Задание 1 Расчет прочности корпуса и выводов диода патронного типа
СВЧ-диапазона
Общий вид конструкции прибора представлен на рис. 6.1. Исходные данные для расчета приведены в табл. 6.1, 6.2. Коэффициент перегрузки к = 100. Диапазон частот вынужденных колебаний 400…600 Гц. Расчет температурных напряжений необходимо провести для деталей 1, 2, 3 в сечениях их контакта.
Рабочие чертежи деталей выполняются:
● детали 1, 2 – вариант 1-1;
● детали 1, 3 – вариант 1-2;
● детали 2, 3 – вариант 1-3;
● детали 1, 6 – вариант 1-4;

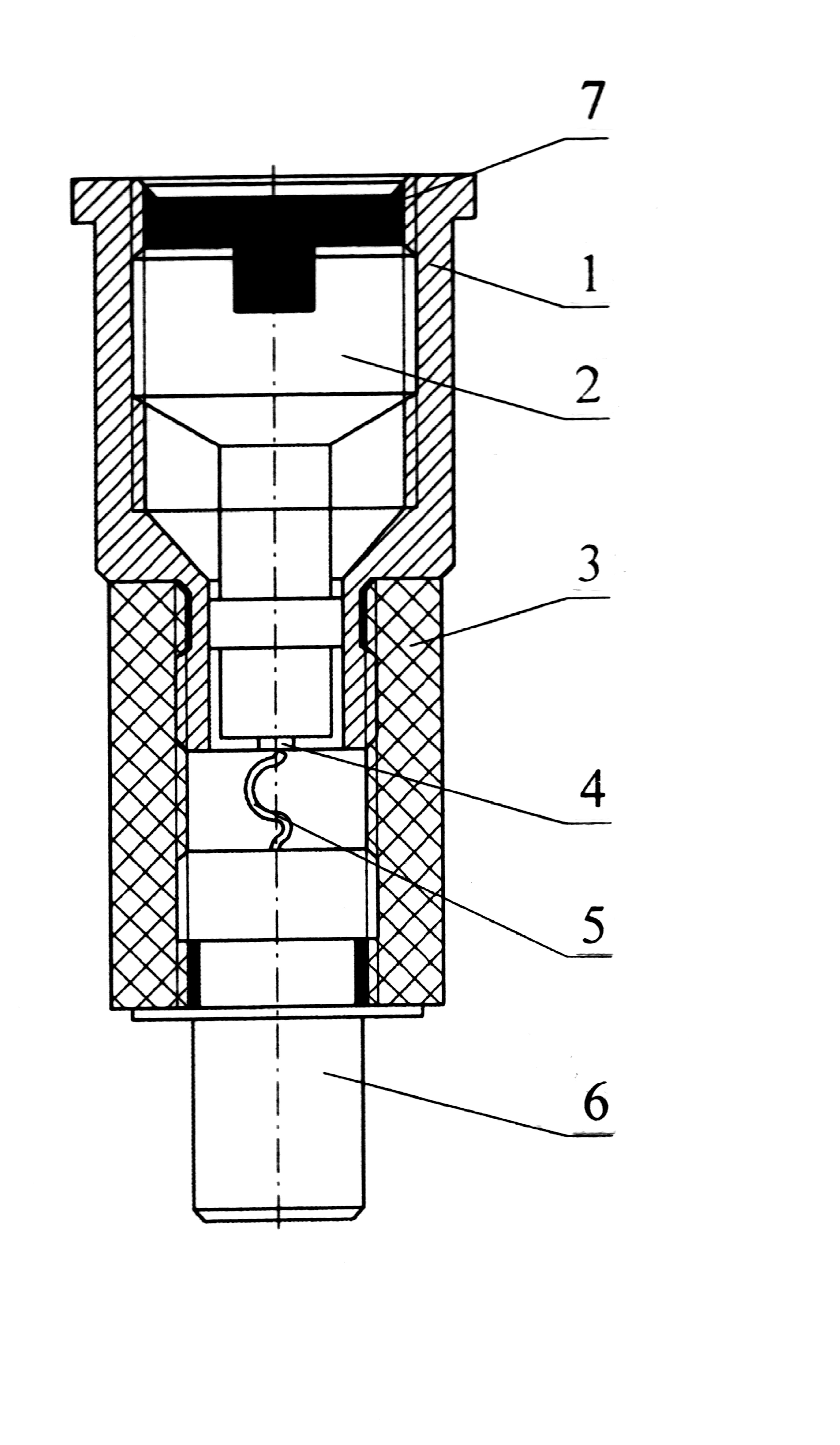

	           Рис. 6.1
Таблица 6.1
Номер вари-анта  |
		Материал  |

 t оС  |
	|||
Деталь 1  |
		Деталь 2  |
		Деталь 3  |
		Деталь 4  |
	||
1-1  |
		Латунь  |
		Никель  |
		Керамика 22хс  |
		Латунь  |
		Ми-нус 80  |

1-2  |
		То же  |
		Латунь  |
		То же Ве 6  |
		То же  |
		220  |

1-3  |
		Медь  |
		Ковар  |
		То же А 995  |
		Медь  |
		180  |

1-4  |
		Ковар  |
		Вольф-рам  |
		То же А 7  |
		Ковар  |
		Ми-нус 60  |

Таблица 6.2
Номер вариан-та  |
		Деталь 1  |
		Деталь 3  |
	||||||||||||||||
d1нар  |
		d2нар  |
		d3нар  |
		l1  |
		l2  |
		l3  |
		d1вн  |
		d2вн  |
		dнар  |
		l  |
	|||||||||
1-1  |
		7.5  |
		6.2  |
		М3  |
		1.0  |
		4.0  |
		2.0  |
		М4  |
		1.5  |
		5  |
		6.0  |
	||||||||
1-2  |
		7.0  |
		6.0  |
		М3  |
		0.8  |
		3.8  |
		1.8  |
		М4  |
		1.3  |
		4  |
		6.0  |
	||||||||
1-3  |
		6.5  |
		5.5  |
		М3  |
		0.8  |
		3.8  |
		1.5  |
		М4  |
		1.3  |
		4  |
		5.5  |
	||||||||
1-4  |
		6.0  |
		5.2  |
		М2  |
		0.8  |
		3.5  |
		1.5  |
		М3  |
		1.2  |
		3.5  |
		5.5  |
	||||||||
Номер вариан-та  |
		Деталь 2  |
		Деталь 6  |
	||||||||||||||||
d  |
		l1  |
		l2  |
		l3  |
		l4  |
		d1  |
		d2  |
		l1  |
		l2  |
		l3  |
		l4  |
	||||||||
1-1  |
		1.2  |
		2.0  |
		2.0  |
		0.5  |
		1.3  |
		4.0  |
		2  |
		1  |
		0.7  |
		0.2  |
		2.5  |
	|||||||
1-2  |
		1.0  |
		1.8  |
		1.8  |
		0.5  |
		1.2  |
		3.8  |
		1.8  |
		1  |
		0.7  |
		0.2  |
		2.2  |
	|||||||
1-3  |
		1.1  |
		2.0  |
		1.8  |
		0.5  |
		1.3  |
		4.0  |
		1.8  |
		1  |
		0.5  |
		0.2  |
		2.5  |
	|||||||
1-4  |
		1.0  |
		1.8  |
		1.8  |
		0.5  |
		1.2  |
		4.0  |
		1.5  |
		1  |
		0.5  |
		0.2  |
		2.0  |
	|||||||
Примечание. Все размеры в табл. 6.2 указаны в миллиметрах
