1.Амплитудно-импульсная модуляция.

При АИМ по закону модулирующего сигнала изменяется амплитуда импульса, а частота следования и длительность остаются постоянны.

Различают АИМ1 и АИМ2.

При АИМ1 амплитуда импульса изменяется в пределах его длительности в соответствии с огибающей непрерывного модулирующего сигнала.

При АИМ2 амплитуда импульса в пределах его длительности остается постоянной и соответствует значению модулирующего сигнала в момент начала импульса.

Частотный спектр АИМ1 для однополярных прямоугольных импульсов длительностью Ʈ, модулированных синусоидальным сигналом содержит:

-постоянные составляющие

-частота следования импульсов(f)

-высшие гармоники

-боковые составляющие

При АИМ2 состав частотного спектра такой же как и при АИМ1, но изменяются амплитуды частотных составляющих.

Чем больше длительность АИМ импульсов тем больше различаются амплитуды частотных составляющих. Эти различия приводят к искажению аналогового сигнала при демодуляции. Искажения являются незначительными при q>5. В современных ЦСП q>>10, поэтому различия спектров АИМ1 и АИМ2 практически не существенны.

2.Параметры последовательности прямоугольных импульсов

Параметры:

1. длительность импульсов (Ʈ)

2. период (Т)

3. амплитуда (А)

4. скважность (q) - количество импульсов в периоде

f = ; q = ; ω = 2Пf

Частотный спектр в ППИ при постоянных параметрах – дискретный, т.е. состоящий из отдельных частот кратных частоте следования импульсов и постоянной составляющей. Амплитуда которой определяется = ;

Ширина частотного спектра ППИ при дополнительных искажениях формы импульса может быть ограничена частотой среза = =qf, т.е. ширина частотного спектра прямо пропорциональна скважности и частоте следования импульсов, определяющихся по формуле:

= sin( ) , где n- номер гармоники.

3.Теорема Котельникова

Для сигнала с ограниченным спектром, к которому относится стандартный телефонный канал, применима теорема Котельникова:

«Сигнал, спектр которого ограничен частотой среза (f_ср.), может быть восстановлен без потерь, если частота дискретизации (частота следования импульсов) составляет f_д. > 2f_ср.»

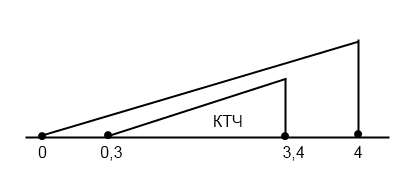

(0-0,3) (3,4-4) - полосы расфильтровки или защитные полосы

f_ср * 4 кГц f_д. * 8 кГц

4.Структурная схема системы с врк.

В передающей части системы индивидуальные непрерывные сигналы проходят через фильтры нижних частот, которые ограничивают их спектр в диапазоне частот 0,3-3,4 кГц. Далее сигналы поступают на электронные ключи, осуществляющие амплитудную импульсную модуляцию (дискретизацию). Электронные ключи периодически с частотой дискретизации F_д замыкаются, подключая входные сигналы к нагрузке на время длительности импульса τ_н.

Работой ключей управляют распределители канальных импульсов РКИ. Они генерируют последовательности прямоугольных импульсов, сдвинутые относительно друг друга на время ∆t. Основная последовательность импульсов с частотой дискретизации формируется в генераторе тактовых импульсов (ГТИ). В сумматоре происходит объединение АИМ сигналов (в групповой АИМ сигнал) и импульсов цикловой синхронизации, которые вырабатываются в формирователе импульсов цикловой синхронизации ФИЦС.

В приемной части аппаратуры сформированный цикл поступает на приемник цикловой синхронизации (ПЦС), который выделяет импульсы цикловой синхронизации, которые управляют работой РКИ.

Импульсы последовательности с РКИ поступают на временные селекторы своих каналов, выполненных в виде электронных ключей, и осуществляют временную селекцию канальных интервалов (КИ) из группового АИМ сигнала, путем поочередного замыкания ключей. Фильтры нижних частот в приемной части аппаратуры восстанавливают непрерывные сигналы из их дискретных отсчетов (индивидуальные АИМ сигналы). Из-за шумов в линии и ошибок формирования выделенный непрерывный сигнал C’(t) отличается от входного сигнала C(t)
