Тестовые вопросы по дидактической единице

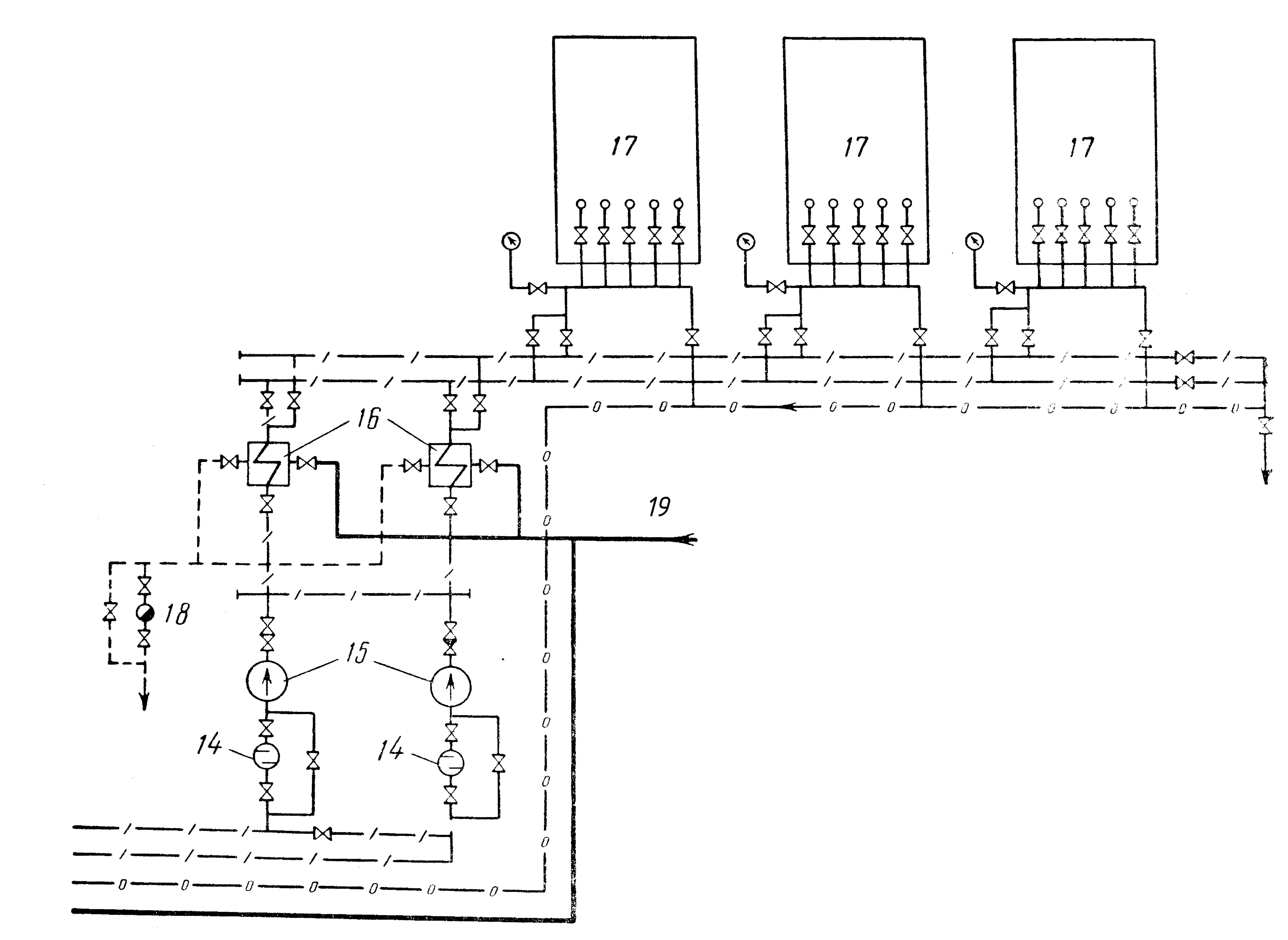

«Газовое и мазутное хозяйство котельных»

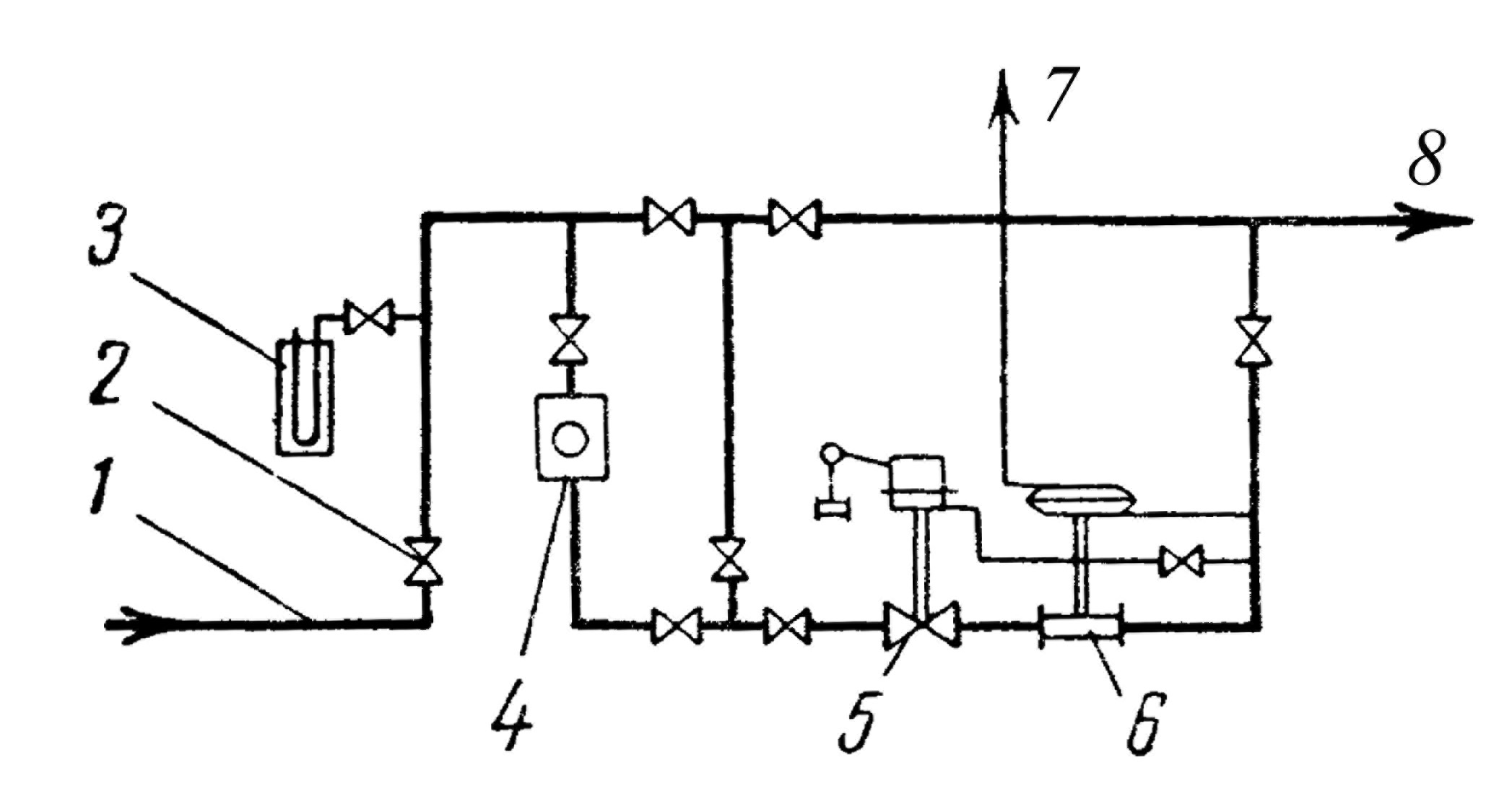

На рисунке показана схема:
- газоснабжения котельной от сети низкого давления; +
- газоснабжения котельной от сети среднего давления;
- водоснабжения котельной;
- мазутного хозяйства внутри котельной;
- мазутного хозяйства вне котельной.
П озицией 4 на рисунке обозначено:
- расходомер; +
- манометр;
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан.
П озицией 3 на рисунке обозначено:
- расходомер;
- манометр; +
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан.
П озицией 7 на рисунке обозначено:
- расходомер;
- манометр;
- атмосферная «свеча»; +
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан.
П озицией 5 на рисунке обозначено:
- расходомер;
- манометр;
- атмосферная «свеча»;
- регулятор давления; +
- трубопровод к котельному агрегату;
- предохранительный клапан.
П озицией 8 на рисунке обозначено:
- расходомер;
- манометр;
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату; +
- предохранительный клапан.
П озицией 6 на рисунке обозначено:
- расходомер;
- манометр;
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан. +

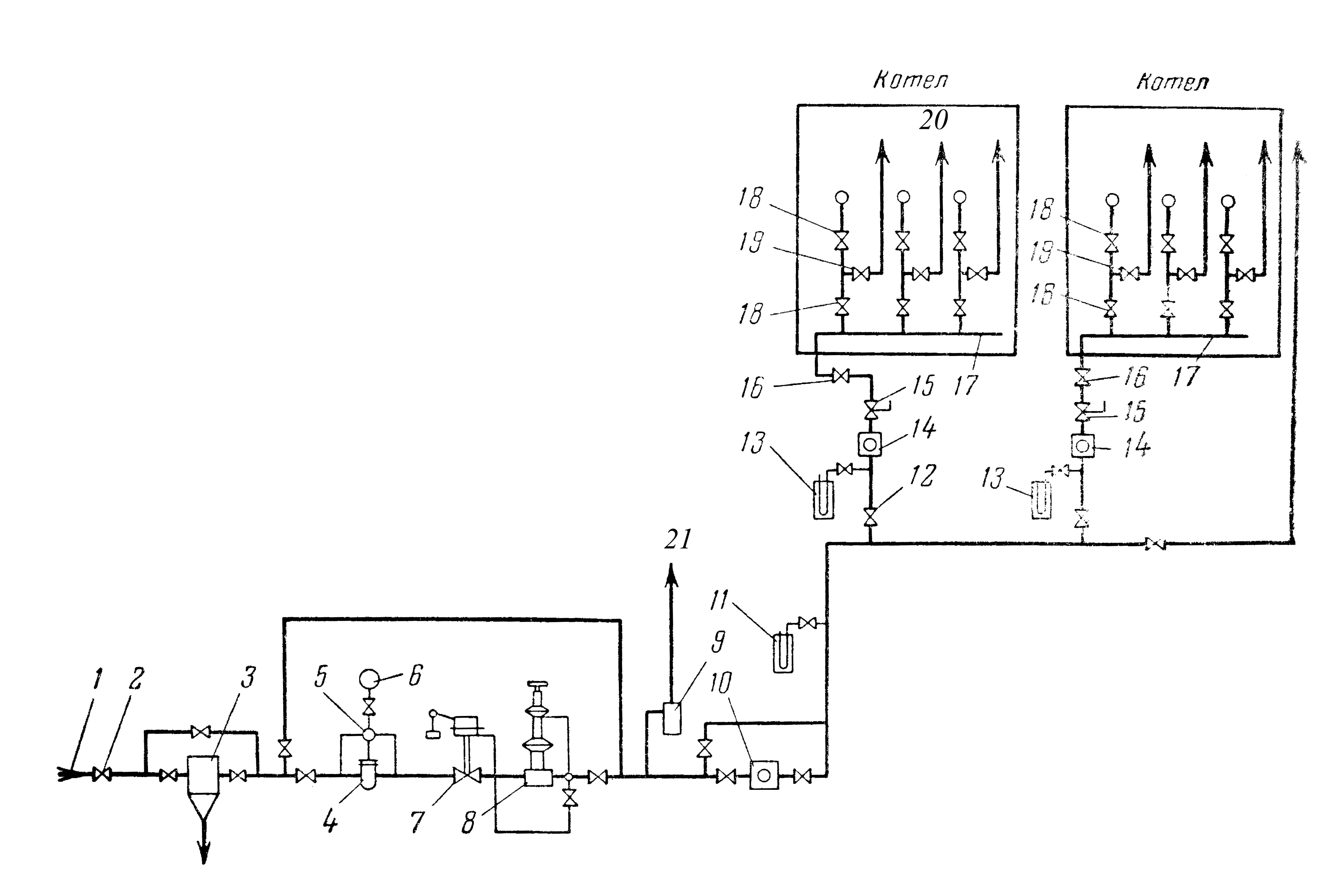

На рисунке показана схема:
- газоснабжения котельной от сети низкого давления;
- газоснабжения котельной от сети среднего давления; +
- водоснабжения котельной;
- мазутного хозяйства внутри котельной;
- мазутного хозяйства вне котельной.
Позицией 7 на рисунке обозначено:
- предохранительный запорный клапан; +
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 8 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления; +
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 3 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки; +
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 20 и 21 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча; +
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 10 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную; +
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 14 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел; +
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 11 и 13 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр; +
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 17 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор; +
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 2 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода; +
- задвижка перед горелкой.
Позицией 18 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой. +
Позицией 4 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки; +
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
Позицией 15 на рисунке обозначено:
- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель; +
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
