Лабораторная работа 20 Определение потерь мощности в стали

ЦЕЛЬ РАБОТЫ Выяснить, опытным путем зави­симость потерь мощности в стали от индук­ции и напряжения.

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Катушка со стальным сердечником потребляет из сети активную и реактивную мощность. Активная мощность это мощность, которая преобразуется в теплоту. Ваттметр показывает активную мощность потребляемую катушкой из сети, она в свою очередь делится на: потери в меди (потери в обмотке) и потери в стали ( на гистерезис и вихревые токи ). Измерив активное сопротивление катушки и силу тока в ней можно найти мощность потерь в обмотке и величину потерь в стали.

ПЛАН РАБОТЫ

1. Ознакомиться с приборами и записать их технические данные.

1. Замерить активное сопротивление обмотки.

2. Определить размеры и вес стального сердечника.

3. Собрать цепь по схеме, изображенной на рисунке 1 и дать проверить ее преподавателю

PА - амперметр до 5А Э-365

PV - вольтметр до150В Э-365

PW - ваттметр 300В,5А Д-6004

TUV - регулятор напряжения однофазный (ЛАТР)

L – катушка со стальным сердечником

,

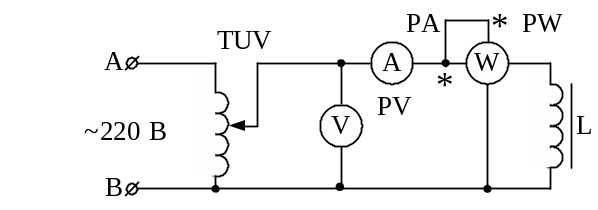

Рисунок 1- Схема электрическая принципиальная

Таблица 1 – Результаты опытов

Экспери- мент	U, В	I, А	P, Вт	f, Гц	R, Ом	ΔPM,Вт	ΔPcm,Вт	BM, Т	G, кг	ΔP0 Вт/кг
1
2
3
4
5
6
7

Снять показания приборов при различных нап­ряжениях, сделав 6-8 замеров.

5. По полученным данным построить зависимость

ΔP_cm = f(U)

ΔP₀=f(B_M)

КОНТРОЛЬНЫЕ ВОПРОСЫ

1 Что такое активная мощность ?

2 Куда расходуется мощность, потребляемая из сети?

3 Что показывает ваттметр?

4 Какие виды потерь существуют в сердечнике катушки?

5 Можно ли уменьшить потери на вихревые токи? Если можно, то как?

6 Можно ли уменьшить потери на гистерезис? Если можно, то как?
