Лабораторная работа 12 Резонанс напряжений
ЦЕЛЬ РАБОТЫ
Убедиться на опыте в зависимости тока и напряжения между индуктивным и емкостным сопротивлением.
ПЛАН РАБОТЫ:
Ознакомиться с приборами, необходимыми для выполнения работы.
Записать технические данные приборов.
Собрать электрическую цепь по схеме изображенной на рисунке 1 и дать проверить ее преподавателю.
PА - амперметр до 2А
PV2 - вольтметр до 50В
L - катушка на стенде
С - батарея конд. на стенде
PV1 - вольтметр 15В

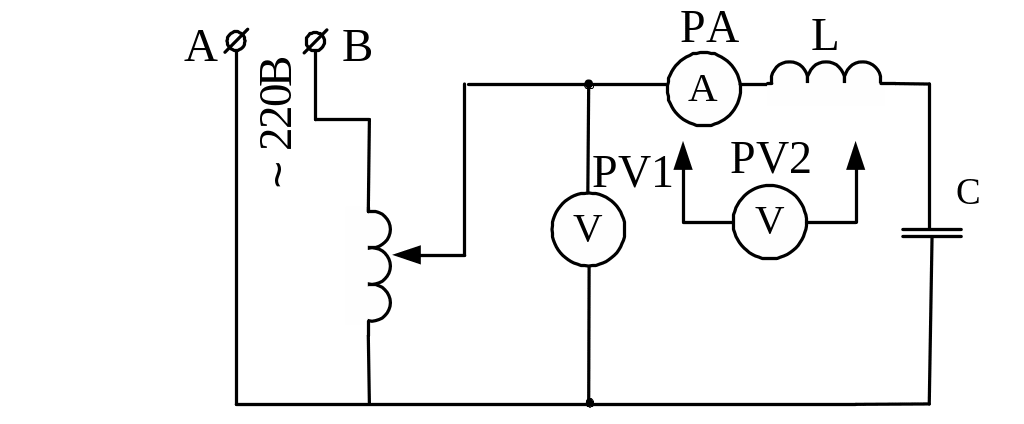

Рисунок 1- Схема электрическая принципиальная
Установить автотрансформатором на зажимах цепи напряжение около 5В.
Изменяя емкость конденсатора при неизменном напряжении на зажимах цепи, записать показания приборов. Особо обратить внимание на случай XL = XC.
Полученные данные записать в таблицу 1
Таблица 1 – Результаты опытов
Измеряемые величины |
Расчетные величины |
||||||||||
I, A |
U, В |
UK, В |
UC, В |
Uа, В |
UL, В |
φ, град |
Z, Ом |
Zk, Ом |
Rk, Ом |
XL, Ом |
XC, Ом |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечания:
Rk определяют из замеров XL=XC;
для случаев XL>XC и XL<XC делают по 2-3 замера, необходимых при построении векторных диаграмм.
Построить в масштабе векторные диаграммы для случаев XL>XC ; XL<XC ; XL=XC.
Построить в общей системе координат графики зависимости Uk; Ul; Uc; I от Хс
КОНТРОЛЬНЫЕ ВОПРОСЫ
1 Каково условие резонанса напряжений?
2 Как изменяется общая емкость при подключении дополнительных конденсаторов? Посмотрите на схему соединений конденсаторов на стенде.
3 Как изменяется емкостное сопротивление при дополнительном подключении конденсаторов?
4 Какой характер нагрузки создает реальная катушка индуктивности?
5 От чего зависит индуктивное сопротивление?
6 От чего зависит индуктивность катушки?
7 Проанализируйте значения токов во всех опытах.
