_ОТЧЕТ

по лабораторной работе № 4

Компенсация реактивных нагрузок в системах электроснабжения промышленных предприятий

(название лабораторной работы)

_{по дисциплине «Системы электроснабжения»}

ЛР 140211

(обозначение документа)

Студент группы ЭПП - 01д Ю.А.Сидорова

(инициалы, фамилия)

_{Преподаватель доцент О.П. Балашов}

(должность, ученое звание) (инициалы, фамилия)

РУБЦОВСК 2014

Цель работы:

Исследование основных принципов компенсации реактивных нагрузок (крн) в промышленных электрических сетях (пэс). Порядок выполнения работы:

1. Включить установку, снять показания активных и реактивных счетчиков. Вести показания вольтметра V3.

2. Вычислить часовой расход P и Q мощностей, построить график.

3. По заданному Qэ и часам максимума рассчитать необходимые мощности КУ, разбить ее на ступени и определить режим работы.

4. Подключить КУ, включить стенд и в соответствии с заданным режимом реализовать работу КУ, вести записи показаний счетчиков.

5. Рассчитать почасовые расходы по Т2 и нанести на тот же график.

6. Построить графики изменения напряжения на шинах 0,4 кВ до и после компенсации.

Ход работы.

Исходные данные для построения суточных графиков.

№ часа суток	Величина энергии до компенсации реактивной мощности				Величина компенсации реактивной мощности	Напряжение до компенсации Q	Вкл. КУ		Величина энергии после компенсации Q		Напр. После. Комп.
									V’arh, квар/ч	Q’ , квар	V’3, B
	Wn, кВт/ч	Р, кВт	Varh, квар/ч	Q, квар	Qку, квар	V3, В	БК1	БК2
1	729	2500	613	1250	0	410	-	-	901	1250	410
2	739	4000	618	3500	300	370	+	-	906	3000	370
3	755	6750	632	4500	1300	360	+	+	918	2750	370
4	782	4250	648	3500	300	370	+	-	929	3000	370
5	799	8000	662	450	0	355	-	-	941	4000	350
6	831	5000	680	2500	0	395	-	-	957	2750	400
7	851	2250	690	2500	0	400	-	-	968	2000	400
8	860	8750	700	2500	0	400	-	-	976	2750	400
9	895	8000	710	3500	300	360	+	-	987	2750	360
10	927	7500	724	3250	50	360	+	-	998	2750	360
11	957	7250	737	2750	0	340	-	-	1009	3250	340
12	986	6750	748	3000	0	370	-	-	1022	3000	370
13	1013	9000	760	3250	50	350	+	-	1034	2750	350
14	1049	7000	773	3250	50	360	+	-	1045	3500	360
15	1077	4250	786	2500	0	360	-	-	1059	2750	360
16	1094	7750	796	3750	550	350	-	+	1070	2500	350
17	1125	5000	811	2250	0	380	-	-	1080	2500	390
18	1145	6000	820	2500	0	380	-	-	1090	2500	390
19	1169	7500	830	3000	0	350	-	-	1100	3250	350
20	1199	3000	842	3250	50	350	+	-	1113	2750	350
21	1211	1750	855	2500	0	360	-	-	1124	2750	360
22	1218	2750	865	2750	0	390	-	-	1135	2750	390
23	1229	4500	876	3000	0	380	-	-	1146	3000	390
24	1247	2750	888	3250	50	370	+	-	1158	3000	370
0	1258	-	901	-	-	-			1170	-	-

Разбиение на ступени мощности КУ:

Для БК1 Q_ку = 350 квар

Для БК2 Q_ку = 1050 квар 3*350 квар

График изменения реактивной мощности до компенсации и после компенсации:

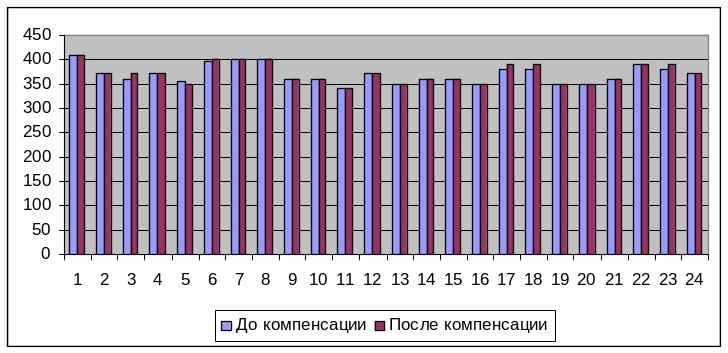

График изменения напряжения на шинах 0,4кВ до и после компенсации.

Вывод: после проведения компенсации, т.е. установки батарей конденсаторов, потребление реактивной мощности значительно снизилось, уменьшился ее расход и значение Q стало меньше разрешенной мощности, следовательно задача лабораторной работы выполнена. Так же после проведения компенсации снизилось падение напряжения на шинах и соответственно уменьшился его размах отклонения от номинального.
