Цель работы:
Изучить методику оценки уровней напряжения в сети и способы их улучшения на суточном интервале времени.
Выполнение настоящей лабораторной работы ориентировано на исследование отклонений напряжения в промышленной электросети, проводимое с целью решения данной задачи – расчет требуемых значений V0 для режимов максимальных и минимальных нагрузок.
Ход работы
Подготовить установку к работе:
1) включить питание установки и трансформатор Т4, отключить Т3, включить обобщенную нагрузку на шинах 10 кВ S1, включить СД, отключить конденсаторные батареи БК1, БК2 и БК3 и фильтрокомпенсирующее устройство ФКУ;
2) переключить трансформатора Т2 и переключить ПБВ трансформатора Т4 установить в нулевое положение;
3) переключатель задания уровня напряжения в сети 110 кВ установить в положение, указанное преподавателем.
Запустить установку нажатием кнопки “Пуск” и произвести регистрацию графиков u(t) на шинах 10 кВ ГПП и на шинах 380/220 в цеховой ТП на суточном цикле времени с помощью щитовых приборов.
Обработать результаты измерений и построить графики V (t) для шин 10 кВ ГПП и для шин 380/220 В цеховой ТП.
Проанализировать полученные результаты, определить оптимальную ступень ПБВ трансформатора Т2. При этом возможность регулирования напряжения с помощью КБ в данной работе не учитывать.
Установить переключателем, расположенным на лицевой панели, необходимую ступень ПБВ трансформатора Т4.
Запустить установку и провести регистрацию напряжений на суточном цикле аналогично, устанавливая РПН трансформатора Т2 в нужное положение.
Обработать результаты измерений и оценить соответствие напряжения в моделируемой сети требованиям ГОСТ.
По полученным результатам построить для режимов максимальных нагрузок диаграммы отклонений напряжения для моделируемой сети.
Исходные данные для построения суточных графиков.
Таблица 1
Часы |
Показания приборов до регулирования |
Отклонения напряжения до регулирования, % |
Уставки трансформаторов,% |
Показания приборов после регулирования, В |
Отклонения напряжения после регулирования,% |
|||||||
V2 |
V3 |
U2 |
U3 |
ПБВ |
РПН |
V2 |
V3 |
U2 |
U3 |
|||
1 |
11 |
400 |
10 |
5,2 |
|
-5 |
11 |
420 |
10 |
10,5 |
||
2 |
11 |
350 |
10 |
-7,9 |
|
+2,5 |
11 |
380 |
10 |
0 |
||
3 |
10,6 |
330 |
5 |
-13,1 |
|
+5 |
11 |
380 |
10 |
0 |
||
4 |
11 |
350 |
10 |
-7,9 |
|
+2,5 |
11 |
380 |
10 |
0 |
||
5 |
10,5 |
340 |
5 |
-10,5 |
|
+5 |
11 |
380 |
10 |
0 |
||
6 |
11 |
400 |
10 |
5,2 |
|
-5 |
11 |
420 |
10 |
10,5 |
||
7 |
10,9 |
390 |
9 |
2,6 |
|
-5 |
10,8 |
410 |
8 |
7,9 |
||
8 |
10,9 |
380 |
9 |
0 |
+5 |
-5 |
10,8 |
410 |
8 |
7,9 |
||
9 |
11 |
360 |
10 |
-5,2 |
|
0 |
10,8 |
380 |
8 |
0 |
||
10 |
10,5 |
340 |
5 |
-10,5 |
|
+5 |
11 |
370 |
10 |
-2,6 |
||
11 |
11 |
350 |
10 |
-7,9 |
|
+2,5 |
11 |
380 |
10 |
0 |
||
12 |
10,5 |
340 |
5 |
-10,5 |
|
+5 |
10,5 |
360 |
5 |
-5,2 |
||
13 |
10,5 |
340 |
5 |
-10,5 |
|
+5 |
10,5 |
360 |
5 |
-5,2 |
||
14 |
10,8 |
360 |
8 |
-5,2 |
|
0 |
10,8 |
380 |
8 |
0 |
||
15 |
10,9 |
358 |
9 |
-5,8 |
|
0 |
11 |
370 |
10 |
-2,6 |
||
16 |
11 |
405 |
10 |
6,6 |
|
-5 |
10,8 |
370 |
8 |
-2,6 |
||
17 |
11 |
400 |
10 |
5,2 |
|
0 |
11 |
420 |
10 |
10,5 |
||
18 |
11 |
399 |
10 |
5,2 |
|
0 |
11 |
420 |
10 |
10,5 |
||
19 |
10,9 |
345 |
9 |
-9,2 |
|
+5 |
10,8 |
360 |
8 |
-5,2 |
||
20 |
10,5 |
350 |
5 |
-7,9 |
|
+2,5 |
11 |
380 |
10 |
0 |
||
21 |
10,8 |
355 |
8 |
-6,5 |
|
+2,5 |
11 |
380 |
10 |
0 |
||
22 |
10,5 |
360 |
5 |
-5,2 |
|
0 |
10,8 |
380 |
8 |
0 |
||
23 |
10,7 |
340 |
7 |
-10,5 |
|
+5 |
10,5 |
360 |
5 |
-5,2 |
||
24 |
11 |
350 |
10 |
-7,9 |
|
+2,5 |
11 |
425 |
10 |
11,8 |
||

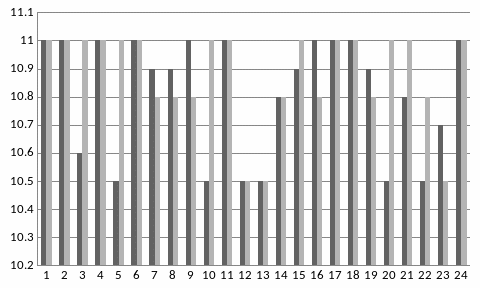

График отклонения ∆U% на 10 и 0,4кВ до регулирования и после регулирования:

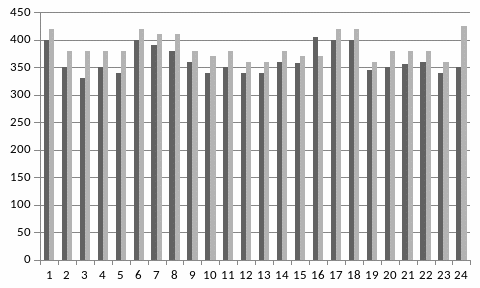

График отклонения ∆U% на 10 и 0,4кВ до регулирования и после регулирования:
График отклонения ∆V% на 10 и 0,4кВ до регулирования и после регулирования:
График отклонения ∆V% на 10 и 0,4кВ до регулирования и после регулирования:
После регулирования напряжение U практически не выходит за рамки допустимого + 5% от допустимого согласно ГОСТ 13109-97 для сетей U до 1кВ и выше.
