Общие сведения
Кран на колонне (рис. 1, а) состоит из стрелы 1, гильзы 2, колонны 3, опорной рамы 4, противовеса 5, механизма поворота 6, упорного подшипника 7, нижнего и верхнего радиальных подшипников 8 и 9, тали 10.
Рис. 1. Кинематическая схема и эпюры крана на колонне: а — кинематическая схема крана на колонне; б — эпюры изгибающих моментов поворотной части крана; в — эпюры изгибающих моментов колонны
Исходные данные:
высота подъема груза
грузоподъемность (масса груза)
кг;
вылет
угловая скорость крана
группа классификации механизма М6;
режим нагружения L2 (умеренный) [1].
1. Расчет противовеса и колонны
1.1. Вес груза и тали
где 1,25 — коэффициент веса тали со встроенным в барабан электродвигателем.
Вес стрелы
где
— коэффициент веса стрелы.
Масса стрелы
Плечо силы тяжести стрелы, совместно с консолью противовеса и гильзой:
где 0,3 — коэффициент плеча силы тяжести стрелы, консоли противовеса и гильзы.
1.2. Вес противовеса
где
— плечо силы тяжести противовеса
(противовес вдвое уменьшает опрокидывающий
момент, реакции горизонтальных подшипников
и момент, изгибающий колонну, если он
уравновешивает стрелу и половину
номинального груза).
Примем
тогда
.
Масса противовеса
кг.
1.3. Момент, изгибающий колонну (рис. 1, б, в) при номинальном грузе:
Момент, изгибающий колонну при отсутствии груза (таль находится слева):
Если имеем равенство абсолютных значений:
то противовес выбран правильно. Далее считаем, что
(см. рис. 1, б, в).
1.4. Напряжение изгиба внизу колонны можно определить из условия прочности колонны
откуда момент сопротивления колонны
где
— коэффициент запаса прочности [2,
с. 114];
— коэффициент безопасности [2, с. 115].
Выполним наконечники 2 и 3 колонны 1 (рис. 2) из стали 35 ГОСТ 8731 (термообработка — нормализация), для которой
Примем
в зоне посадки подшипника.

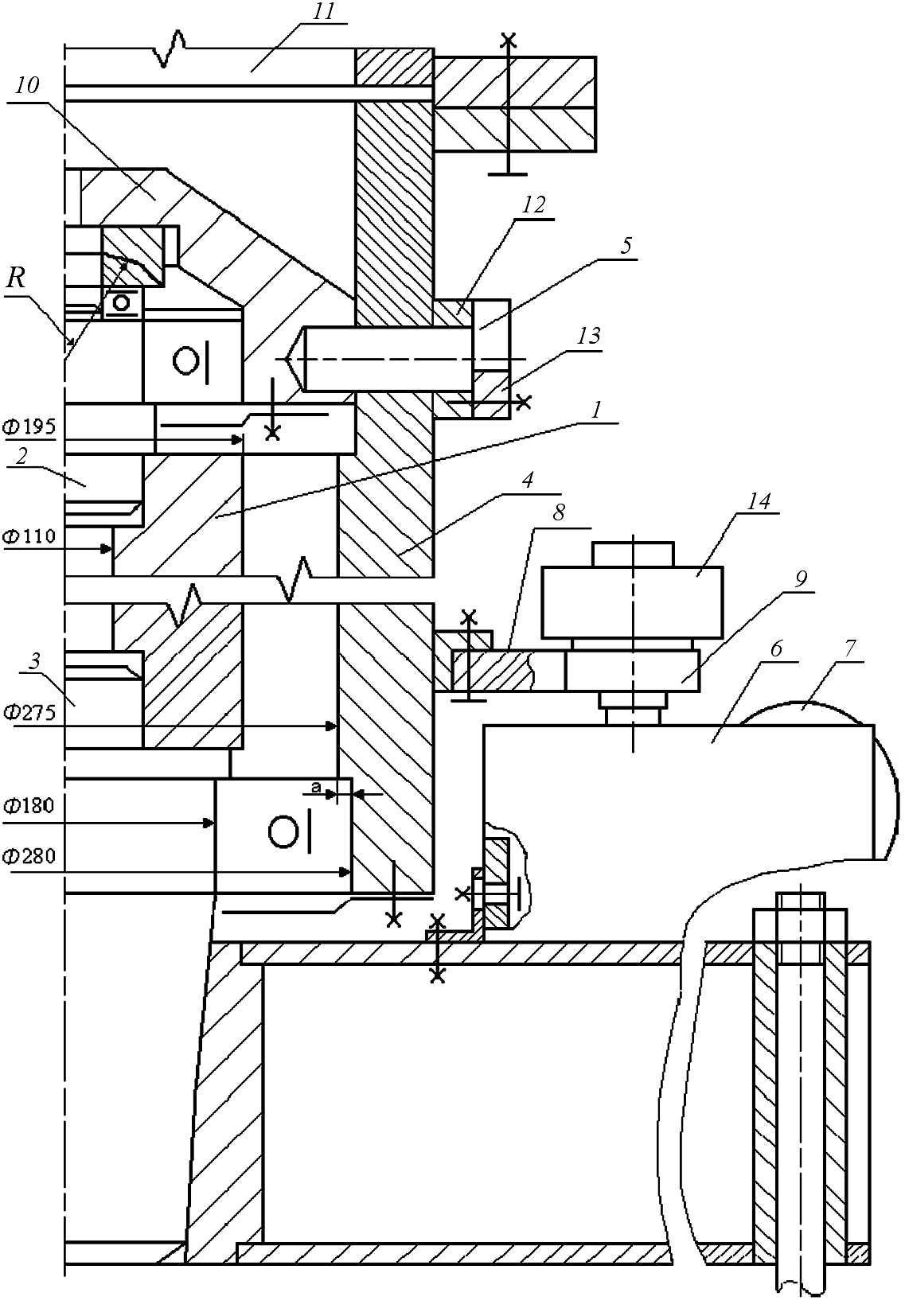

Рис. 2. Опорно-поворотное устройство крана на колонне
Указания по сборке. Планку 12 приварить к гильзе 4 (планка квадратная ограничена слева цилиндром, справа — плоскостью). Траверсу 10 ввести в гильзу 4, используя резьбовое отверстие. Палец 5 (2 шт.) ввести до упора его бурта в планку 12. Оседержатель 13 установить на место срезанного сегмента.
Получим
Диаметр нижнего наконечника колонны
