8. Реактивті қуат көздерін атаңыз?

Реактивті қуат тұтынушы сипаттамасына тəуелді. Мысалы: жарықтандыру үшін Q мəні су жəне оларды көбіне ескермеді. Үлкен арақашықтықта тұтынушыға желі арқылы генератордан реактивті қуат берілсе, онда шығынның үлкеюіне əкеледі, яғни R жəне Х мəні өседі. Q реактивті қуаттың өсуімен бірге шығында өседі, реактивті қуат сияқты жəне активті қуат. Оларды төмендету үшін компенсациялық құрылғылар (КУ) қолданылады, яғни реактивті қуаттың бастауы жəне тұтынушы қуатын болып келеді. Желіні үлкен реактивті қуатпен тайыру үшін, деректер жақын тұтынушыларға орнатылады. Онда (сурет-7.3) желідегі шығын мəннен мəнге өзгеріп отырады.

Реактивті қуаттың компенсациясы болып – маңызды құрамдармен электржабдықтарының эффективті өсуі, сондай-ақ электрэнергетика энергиясының сапасының жоғарылауына жəне электрэнергетика тораптары мен электрстанцияларының жеңілдетуге əкеледі. Электрэнергетика тораптарының жабдықтарының амалдарының компенсациясы əзірге үлкен еместігін айта кету керек. Ол 0,2 квар/кВт құрайды. Экономикалық есептеулердің орнында мəні 0,5квар/кВт. Реактивті қуат көздеріне генераторлар, компенсаторлар, синхронды двигательдер, конденсаторлар жəне де басқа статистикалық реттеу көздері жатады. Реактивті қуатты сондай-ақ желілері өндіріледі. Бұл қуат есептеулерге ғана 110 кВ кернеу кезінде жəне одан жоғары болғанда əсер етеді.

Реактивная мощность обусловлена способностью реактивных элементов накапливать и отдавать электрическую или магнитную энергию.

Eмкостная нагрузка в цепи переменного тока за время половины периода накапливает заряд в обкладках конденсаторов и отдаёт его обратно в источник.

Индуктивная нагрузка накапливает магнитную энергию в катушках и возвращает её в источник питания в виде электрической энергии.

Напряжение на выводах реактивного элемента будет достигать максимального значения во время смены направления тока, следовательно, расхождение во времени между напряжением и током в пределах элемента составит четверть периода (сдвиг фаз 90°).

Угол сдвига фаз φ в цепи нагрузки определяется соотношением активного и реактивного сопротивлений нагрузки.

Реактивная мощность характеризует потери, созданные реактивными элементами в цепи переменного тока, и выражается формулой Q = UIsinφ.

9. Рпн жəне пбв трансформаторының жауатттылығы қалай негізделген?

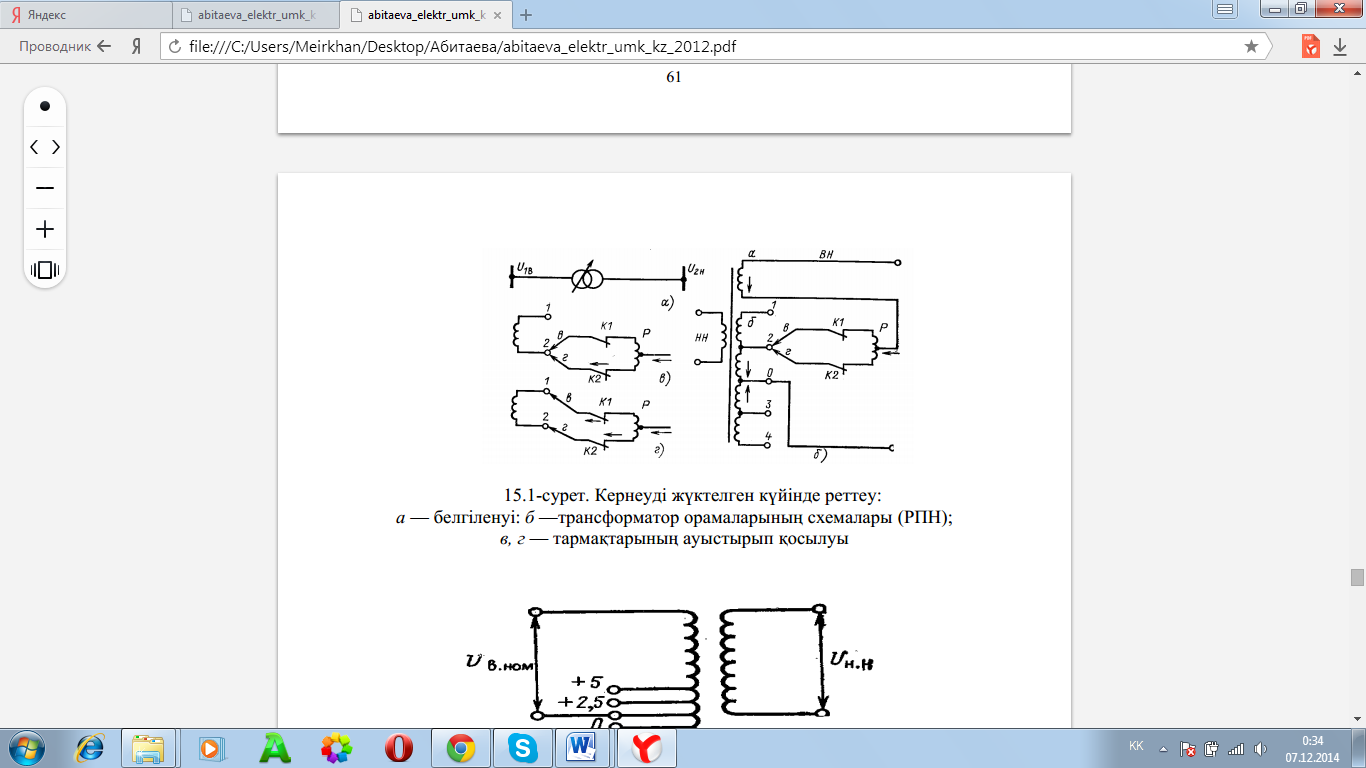

15.1-cурет. Кернеуді жүктелген күйінде реттеу: а — белгіленуі: б —трансформатор орамаларының схемалары (РПН); в, г — тармақтарының ауыстырып қосылуы

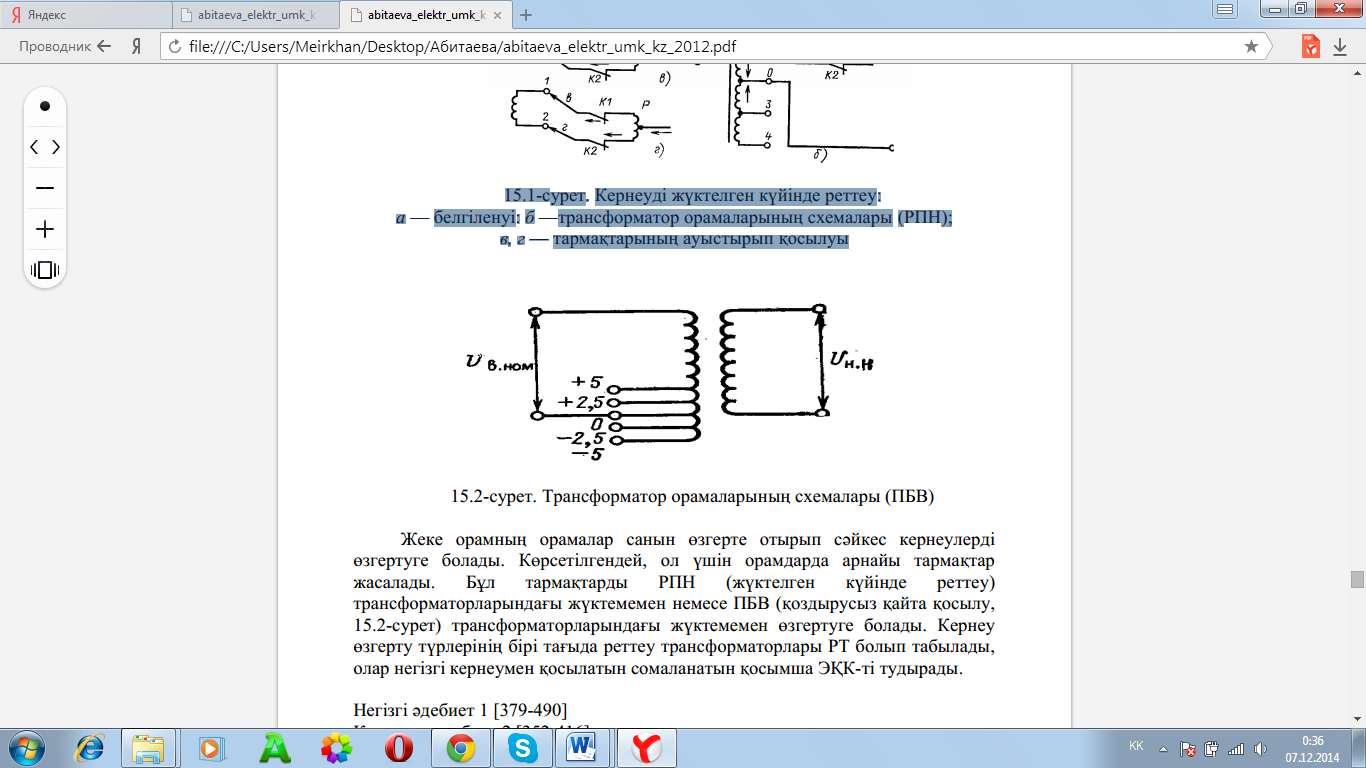

15.2-cурет. Трансформатор орамаларының схемалары (ПБВ)

Жеке орамның орамалар санын өзгерте отырып сəйкес кернеулерді өзгертуге болады. Көрсетілгендей, ол үшін орамдарда арнайы тармақтар жасалады. Бұл тармақтарды РПН (жүктелген күйінде реттеу) трансформаторларындағы жүктемемен немесе ПБВ (қоздырусыз қайта қосылу, 15.2-cурет) трансформаторларындағы жүктемемен өзгертуге болады. Кернеу өзгерту түрлерінің бірі тағыда реттеу трансформаторлары РТ болып табылады, олар негізгі кернеумен қосылатын сомаланатын қосымша ЭҚК-ті тудырады.

В силовых трансформаторах и автотрансформаторах с ПБВ и РПН применяют ступенчатое регулирование напряжения, получаемое изменением числа витков в обмотках и соответственно напряжения сразу на ступень. У трехфазных трансформаторов ранних выпусков мощностью до 5600 кВ-А — три ступени, каждая составляет 5% номинального напряжения, мощностью 5600 кВ-А и более — пять ступеней по 2,5% номинального напряжения каждая.

По действующему стандарту в трансформаторах с ПБВ мощностью от 25 кВ-А и более предусмотрено регулирование напряжения в пределах ±2,5% на пяти ступенях, с устройством РПН (в зависимости от мощности и напряжения) — в пределах 1,25— 1,78% при количестве ступеней от 13 до 33. Для этого от обмоток, как правило, ВН (в трехобмоточных трансформаторах и СН), делают пять ответвлений (отпаек) проводниками и подсоединяют их к переключающему устройству.

10. Рис. 1 Схема фазных обмоток с регулировочными ответвлениями трансформаторов ПБВ: а — вблизи   нейтрали,   б — оборотная, в — прямая

Обмотки с переключением ответвлений без возбуждения могут иметь три схемы: с ответвлениями близ нейтрали (рис. 1,а), оборотную (рис. 1,6) и прямую (рис. 1, в). Поскольку схемы всех фазных обмоток трехфазного трансформатора одинаковы, на рисунке показана одна фаза каждой схемы. В схеме с регулировочными ответвлениями близ нейтрали для получения того или иного напряжения нейтраль звезды получают соединением соответствующих ответвлений фазных обмоток, например: Х\—Y\—Z\\ Х2— У2—Z2; Хг— У3—Z3 и т. д. в зависимости от их количества. При пяти ответвлениях в первом соединении содержится наибольшее количество витков (+5%), в третьем — номинальное и в пятом — наименьшее (—5%). Во втором и четвертом соединении получаются промежуточные ступени, соответственно +2,5% и —2,5%. Для переключения ответвлений трехфазного трансформатора используют один трехфазный переключатель. Схему с регулированием близ нейтрали применяют в трансформаторах мощностью до 630 кВ-А включительно.
