Пм.03 Техническое обслуживание свт

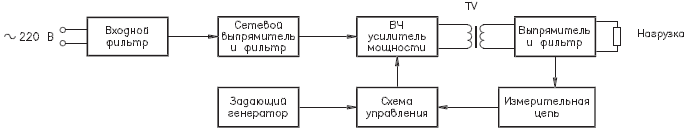

Составить блок – схему импульсного источника питания.
Основные неисправности импульсных источников питания
После включения блока питания выходные вторичные напряжения отсутствуют. Сгорел предохранитель.
Сразу после включения источника питания происходит срабатывание защиты.
Не вырабатывается напряжение питания для элементов дежурного режима +5VSB. Вторичные напряжения поступают независимо от наличия перемычки, соединяющей вход PS-ON с общим проводом.
При включении питания блок питания не вырабатывает вторичные напряжения. Автогенератор работает нормально.
Компьютер с данным блоком питания не работает. Уровни вторичных напряжений в норме.
Плохая стабилизация вторичного напряжения +3,3 В.
При коротком замыкании по основным каналам вторичного напряжения не происходит блокировки ШИМ преобразователя.
Порядок проведения диагностики при ремонте импульсного источника питания
Не всякий источник питания можно отремонтировать. Сейчас производители исходят из того, что источник питания - отдельный неразборный элемент, подлежащий замене как единое целое - монолитный модуль. Такой блок питания может быть просто залитым и неразборным. Но большинство источников питания все же можно разобрать и отремонтировать. 40% неисправностей приходятся на пробой диода во входном сетевом мосту или конденсатора фильтра, 30% - на пробой силового ключа - транзистора или полевого транзистора в высоковольтной части, 15% - на пробой силовых выпрямительных диодов в низковольтной части, 10% - на подгорание дросселя выходного фильтра. Остальные 5% случаев не стоят того, чтобы о них задумываться. В этих случаях несем блок в мастерскую или меняем как единое целое.
Форм фактор at системного блока, основные его характеристики
AT (англ. Advanced Technology) — первый широко использовавшийся форм-фактор в персональных компьютерах. Данный Форм-фактор был создан компанией IBM в 1984 году и пришёл на смену ранее существовавшим форм-факторам PC и XT. Размеры материнской платы: 12х11-13" (305х279-330 мм).
На материнских платах форм-фактора AT присутствовал разъем DIN-5, использовавшийся для подключения клавиатуры. В настоящее время выпускаются клавиатуры, имеющие разъемы стандартов PS/2 и USB для подключения к соответствующим портам форм-фактора ATX; клавиатуру старого образца возможно подключить к порту PS/2 через переходник DIN-5 → PS/2.
Существенной особенностью стандарта было появление tower (башенных) версий корпуса, вынесение выключателя питания на переднюю панель и стандартизация формы и разводки разъёмов питания материнской платы, в остальном стандарт практически повторял своих предшественников.
Также стали стандартными и используются в таком же виде во многих более поздних форм-факторах:
способ крепления интерфейсных плат и форма «заглушки» — брекета.
набор контактов на материнской плате и разъёмы для подключения находящихся на корпусе динамика, кнопки «Reset», индикаторов питания и активности жёсткого диска.
Форм фактор АТХ системного блока, основные его характеристики
ATX (от англ. Advanced Technology Extended) — форм-фактор персональных настольных компьютеров. Является доминирующим стандартом для массово выпускаемых, начиная с 2001 года, компьютерных систем.
Стандарт ATX определяет следующие характеристики:
геометрические размеры материнских плат;
общие требования по положению разъёмов и отверстий на корпусе;
форму и положение ряда разъёмов (преимущественно питания);
геометрические размеры блока питания;
положение блока питания в корпусе;
электрические характеристики блока питания;
Дать определение понятию x86 совместимый процессор, в чем заключается совместимость процессоров, современные производители процессоров
x86 (англ. Intel 80x86) — архитектура процессора c одноимённым набором команд, впервые реализованная в процессорах компании Intel. Название образовано от двух цифр, которыми заканчивались названия процессоров Intel ранних моделей — 8086, 80186,80286 (i286), 80386 (i386), 80486 (i486). За время своего существования набор команд постоянно расширялся, сохраняя совместимость с предыдущими поколениями.
Помимо Intel, архитектура также была реализована в процессорах других производителей: AMD, VIA, Transmeta, IDT и др. В настоящее время для 32-разрядной версии архитектуры существует ещё одно название — IA-32 (Intel Architecture — 32).
Стандартизированные уровни напряжений в СВТ
Предельно допустимый уровень напряженности воздействующего ЭП устанавливается равным 25 кВ/м.
Пребывание в ЭП напряженностью более 25 кВ/м без применения средств защиты не допускается.
Пребывание в ЭП напряженностью до 5 кВ/м включительно допускается в течение рабочего дня.
При напряженности ЭП свыше 20 до 25 кВ/м время пребывания персонала в ЭП не должно превышать 10 мин.
Дать определение термину BSoD «синий экран смерти». Является ли он причиной или результатом ошибки ОС
Синий экран смерти (англ. Blue Screen of Death, Blue Screen of Doom, BSoD) — название сообщения о критической системной ошибке в операционных системах Microsoft Windows. Существует три вида сообщений BSOD: для семейства Microsoft Windows 95/98/Me, для семейства Microsoft Windows NT/2000/XP/2003/Vista/7/8 и для семейства Microsoft Windows CE. Является результатом ошибки ОС.
Что является основной причиной возникновения ошибки STOP (BSoD)
Синий экран смерти появляется, когда в коде ядра или драйвера, выполняющемся в режиме ядра, возникает неустранимая ошибка (чаще всего это попытка выполнения драйвером недопустимой операции). Единственным возможным действием в данном случае является перезагрузка компьютера (при этом пользователь теряет все несохранённые данные). По умолчанию такая перезагрузка происходит автоматически. После этого операционная система создаёт в системном журнале запись с параметрами возникшей ошибки. Если в настройках ОС включено создание дампов памяти, то в системном журнале будет указан путь к файлу с расширением dmp. Он может быть использован разработчиками программ и драйверов для более детального определения причин ошибки (с помощью Microsoft Debugging Tools).
Инструментарий для диагностики и ремонта неисправностей СВТ
Ручные инструменты для демонтажа/монтажа
Принадлежности пайки-отпайки
низковольтный тестер
обычный осциллограф
телевизионный осциллограф
частотомер
запоминающий осциллограф
генератор прямоугольных импульсов
логический пробник
индикатор тока
пульсатор
тест клипсы
сигнатурный анализатор
логический анализатор
RACER
ROM&DIAG
HD-tester
AnalBus (Анализатор шины)
Дать определение и описать назначение узлу - «генератор, управляемый напряжением»
Генератор, управляемый напряжением (ГУН) — электронный генератор для управления частотой колебаний при помощи напряжения. Частота колебаний зависит от подаваемого напряжения, причём ГУН может быть запитан от модулированных сигналов, что позволяет осуществить фазовую или частотную модуляцию; для ГУН с цифровым выходом возможно модулировать частоту следования импульсов или реализовать широтно-импульсную модуляцию (ШИМ).
Подсистемы окружения
Процессы сервисов
Процессы поддержки системы
