Дефицит в общемировом производстве продуктов питания (как в количественном, так и в качественном отношении) обусловлен, прежде всего, ростом населения ряда стран, многие из которых не в состоянии обеспечить себя необходимым рационом питания. Между тем, по данным Международного института холода, ежегодно теряется от 20 до 30 % всех производимых в мире продуктов питания, что составляет почти миллиард тонн. Из указанного количества не менее 50 %  это скоропортящиеся продукты, сохранение которых возможно только с помощью холода. Реально же холод применяют для сохранения примерно половины этого количества.

Поиск методов сохранения продовольственных ресурсов человечество ведет с древнейших времен. Однако только создание достаточно совершенной холодильной машины, относящейся к 1875 г., позволило кардинально решить проблему сохранения долгосрочных запасов пищевых продуктов, а искусственный холод стал неотъемлемой частью многих технологических процессов в пищевой технологии. При холодильном хранении установление рациональных условий в камерах хранения (температуры и влажности воздуха), обеспечивающих сохранение качества и естественные минимальные потери (усушку), а следовательно, и выбор технических средств для поддержания технологических параметров в камерах хранения, является преимущественно теплофизическим вопросом, без рассмотрения которого нельзя прийти к правильным инженерным решениям.

За последние годы холодильная техника и холодильная технология получили дальнейшее развитие по таким направлениям, как знергосбережение, защита от разрушения озонового слоя Земли. Появилось новое, в основном импортное холодильное оборудование, хладагенты и смазочные материалы, изменились методы расчета и требования правил техники безопасности к проектированию и эксплуатации холодильных установок.

1. Общие положения

Цель работы состоит в том, чтобы студенты приобрели навыки расчета холодильного предприятия и подбора холодильного камерного оборудования и закрепили теоретические знания, полученные при изучении дисциплины "Холодильная техника". Для успешного выполнения курсовой работы необходимо уметь пользоваться научно-технической литературой и нормативной документацией.

Курсовая работа включает в себя расчетно-пояснительную записку и графическую часть, которые должны выполняться в соответствии с требованиями государственных стандартов ЕСКД.

1.1. Содержание расчетно-пояснительной записки

Расчетно-пояснительная записка пишется от руки на 1540 страницах формата А4 или печатается на компьютере. Текст сопровождается необходимыми рисунками, схемами, графиками, ссылками на литературу.

Расчетно-пояснительная записка содержит следующие разделы:

1. Титульный лист.

2. Содержание.

3. Задание.

4. Введение.

5. Расчет вместимости холодильника

6. Теплотехнический расчет изоляции ограждающих конструкций

7. Расчет теплопритоков в охлаждаемые объекты

8. Расчет охлаждающих систем

9. Список использованной литературы

1.2 Содержание графической части

Чертежи должны давать полное представление о строительной конструкции холодильника в целом и компоновки холодильного камерного оборудования.

Графическая часть содержит:

- план холодильника с указанием основных строительных размеров, компоновкой оборудования с его привязкой к плану (1 лист формата А1);

- продольный и поперечный разрезы холодильника с указанием размеров (1 лист формата А1);

1.3. Этапы и организация работы над проектом

На выполнение курсовой работы отводится 8 недель, в связи, с чем для своевременного выполнения и защиты проекта необходимо придерживаться следующего графика:

1.	Расчет вместимости холодильника и теплотехнический расчет изоляции	2 недели	25 %
2.	Тепловой расчет холодильника и расчет охлаждающих систем	2 недели	25 %
3.	Выполнение чертежей	3 недели	40 %
4.	Оформление расчетно-поясни­тельной записки	1 недели	10 %

В соответствии с графиком руководитель проводит консультации и проверяет правильность выполнения каждого этапа работы. Студент допускается к защите, если его записка и чертежи подписаны руководите­лем проекта. Защита проводится перед комиссией, назначенной заведующим кафедрой.

При защите студент должен коротко осветить тему работы, обосновать принятое техническое решение и ответить на вопросы комиссии.

Вариант задания на курсовую работу определяется двумя последними цифрами личного шифра. Результат разности двух последних цифр между собой означает вариант задания из таблиц 1 и 2. Последняя цифра шифра означает вариант задания, указанный на рис.1. Пример: последние цифры шифра – 81.

8-1=7  принимается задание под номером 7 из табл.1 и 2. Наименование продукта: творог, вишня; температуры поступления соответственно +5, + 3°С; хранения -20, 0°С; влажность воздуха в камерах соответственно 95, 85-90 %; изоляционный материал ПСБ-С; охлаждение непосредственное; расположения холодильника, г. Самарканд; способ обогрева грунта  вентиляция.

Таблица 1

Цифра шифра	Наименование продукта	Температура, °С		Влажность воздуха в камере, %	Изоляционный материал	Тип охлаждения
		Поступления	Хранения
1	Говядина Яблоки	- 4 + 7	- 18 0	90 85-90	Рипор	непосредственное
2	Баранина Яйцо	- 6 + 10	- 20 0	95 85-90	ППУ	непосредственное
3	Свинина Консервы мясные	- 5 + 3	- 20 0	90 80	ПСБ-С	непосредственное
4	Субпродукты Сливки	- 4 + 5	- 18 0	95 80	МВП	непосредственное
5	Масло сливочное Виноград	+ 5 + 4	- 20 0	85 85-90	Рипор	непосредственное
6	Птица Сыр	- 4 + 15	- 18 - 2	90 85	ППУ	непосредственное
7	Творог Вишня	+5 + 3	-20 0	95 85-90	ПСБ-С	непосредственное
8	Рыба Молоко сгущёное	- 6 + 15	- 18 + 3	95 85	МВП	непосредственное
9	Масло топленое Консервы рыбные	+ 5 + 8	- 18 0	80 80	Рипор	непосредственное
0	Мороженое Груши	-5 + 5	- 23 0	85 90	ППУ	непосредственное

Примечание: ППУ- пенополиуретан; МВП - минераловатные плиты. Температура выхода продукта из камеры замораживания и температура поступления в камеры хранения составляет минус 8°С, а расчетная температура в камере замораживания принимается на 10°С ниже, чем в камере хранения мороженых грузов.

Ориентация сторон света и строительная высота холодильника принимается для планировок 2, 3 по планировке 1, а для планировок 4, 5  по планировке 6. Сетка колон планировок холодильника составляет 612 м.

Таблица 2

Цифра шифра	Место расположения холодильника	Способ обогрева грунта
1	Алматы	Вентиляция
2	Вологда	Электрообогрев
3	Караганда	Жидкий теплоноситель
4	Ташкент	Вентиляция
5	Киев	Электрообогрев
6	Уральск	Жидкий теплоноситель
7	Самарканд	Вентиляция
8	Тюмень	Электрообогрев
9	Таллин	Жидкий теплоноситель
0	Сочи	Вентиляция

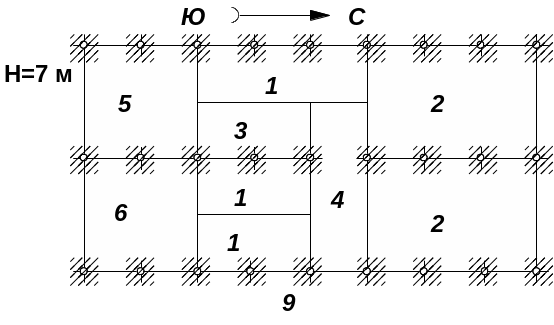

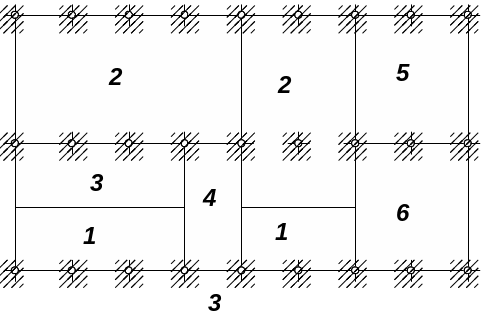

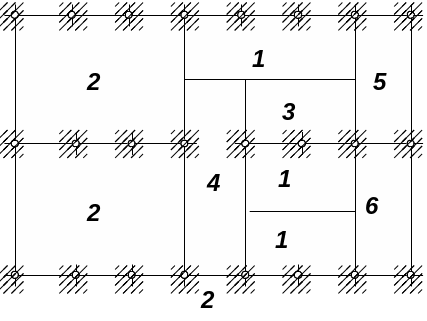

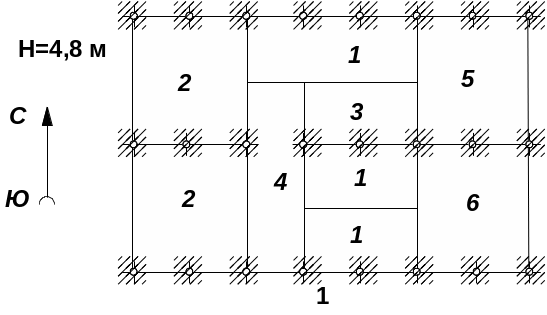

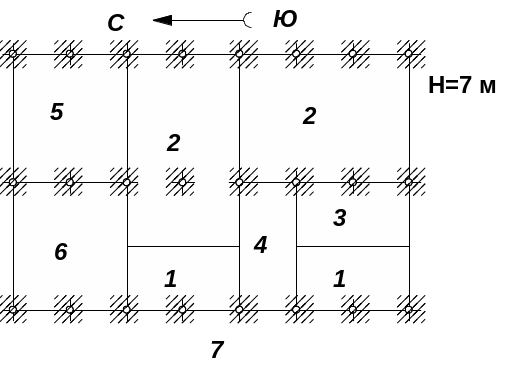

	Рис. 1 Типы планировок холодильника: 1 - камеры универсальные; 2 - камеры хранения мороженых грузов; 3 - камеры замораживания; 4 - коридор грузовой; 5 - машинное отделение tпм = +16°С; 6 - служебные помещения tпм = +18°С.
