1.Склепінчасті покриття і їх конструктивні схеми. Покажіть схеми цих покриттів.

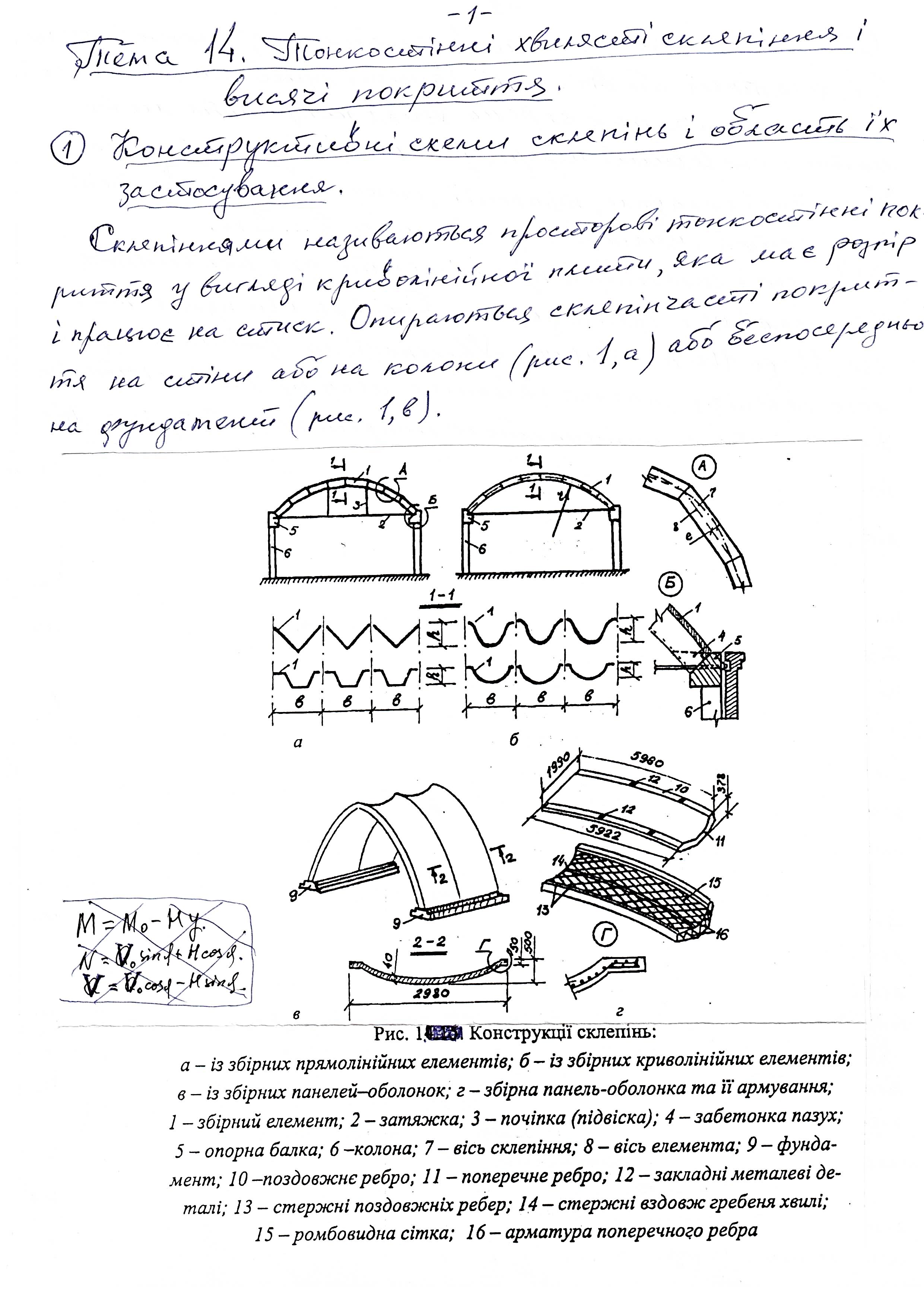

Склепіннями називають просторові тонкостінні покриття у вигляді криволінійної плити, яка має розпір і працює на стиск. Опираються склепінчасті покриття на стіни або колони (рис. 1, а) або безпосередньо на фундамент (рис. 1, в).

2.Опишіть розрахунок міцності склепінчастих покриттів.

Розрахунок склепінь за несучою здатністю залежить від їх конструкції. При розрахунку кожна хвиля склепінчастого покриття розглядається як самостійна арочна система з тонкостінним поперечним перерізом шириною рівною довжині хвилі.

Монолітні склепіння розраховують як одно хвильові двошарнірні арки з відповідним профілем поперечного перерізу (криволінійного, складчастого). Хвилясті склепіння, що складаються з двох піварок. розраховують як тришарнірні арки (рис. 1). Постійне навантаження g від ваги піварок ураховується в розрахунках збільшенням на величину g₁ за рахунок нерівномірного розподілення його по горизонтальній проекції покриття через наявність схилу. Склепіння зі стрілою підйому у вигляді дуги кола в напрямку від гребеня до п’яти , де – кут між горизонталлю та дотичною до осі склепіння в даному перерізі.

Навантаження від снігу в одно пролітних склепіннях розглядається прикладеним на половині прольоту з однієї сторони від замки, а в багатопролітних – з урахуванням снігових мішків.

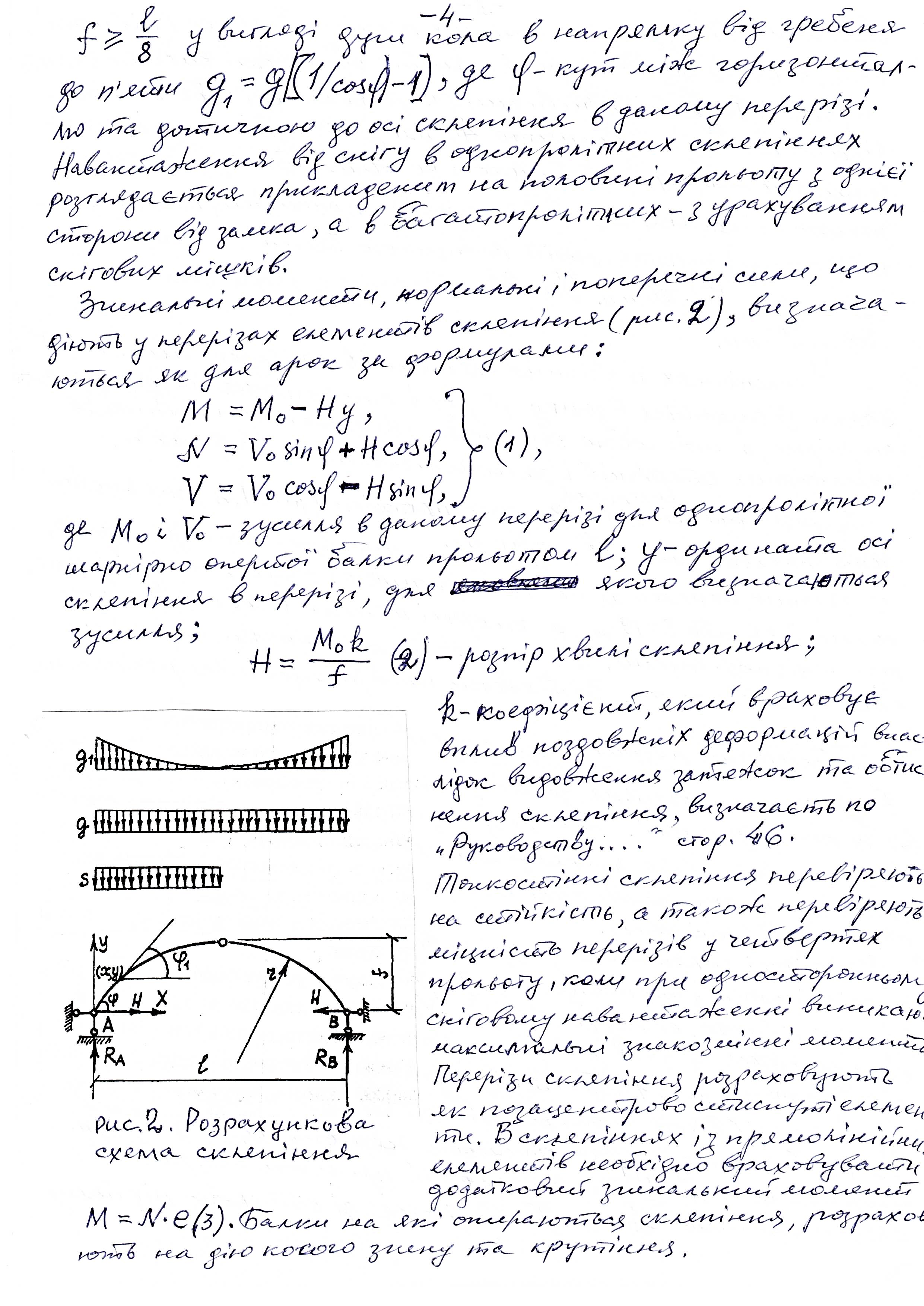

Згинальні моменти, нормальні і поперечні сили, що діють у перерізах елементів склепіння (рис. 2), визначаються як для арок за формулами:

де М₀ і V₀ – зусилля в даному перерізі для одно пролітної шарнірно-опертої балки прольотом l;

у – ордината осі склепіння в перерізі, для якого визначаються зусилля;

– розпір хвилі склепіння;

k – коефіцієнт, який враховує вплив поздовжніх деформацій внаслідок видовження затяжок та обтиснення склепіння, визначається по «Руководству по проектированию железобетонных пространственных конструкций покрытий и перекрытий» М. – 1979, (ст. 46).

Тонкостінні склепіння перевіряють на стійкість, а також перевіряють міцність перерізів у четвертях прольоту, коли при односторонньому сніговому навантаженні виникають максимальні знакозмінні моменти. Перерізи склепіння розраховують як

позацентрово стиснуті елементи. В склепінням із прямолінійних елементів необхідно враховувати додатковий згинальний момент M=N∙e (3). Балки, на які опираються склепіння, розраховують на дію косого згину та крутіння.

Рис. 2. Розрахункова схема склепіння

3.Як армуються склепінчасті покриття? Покажіть схему їх армування і поясніть призначення кожного виду арматури.

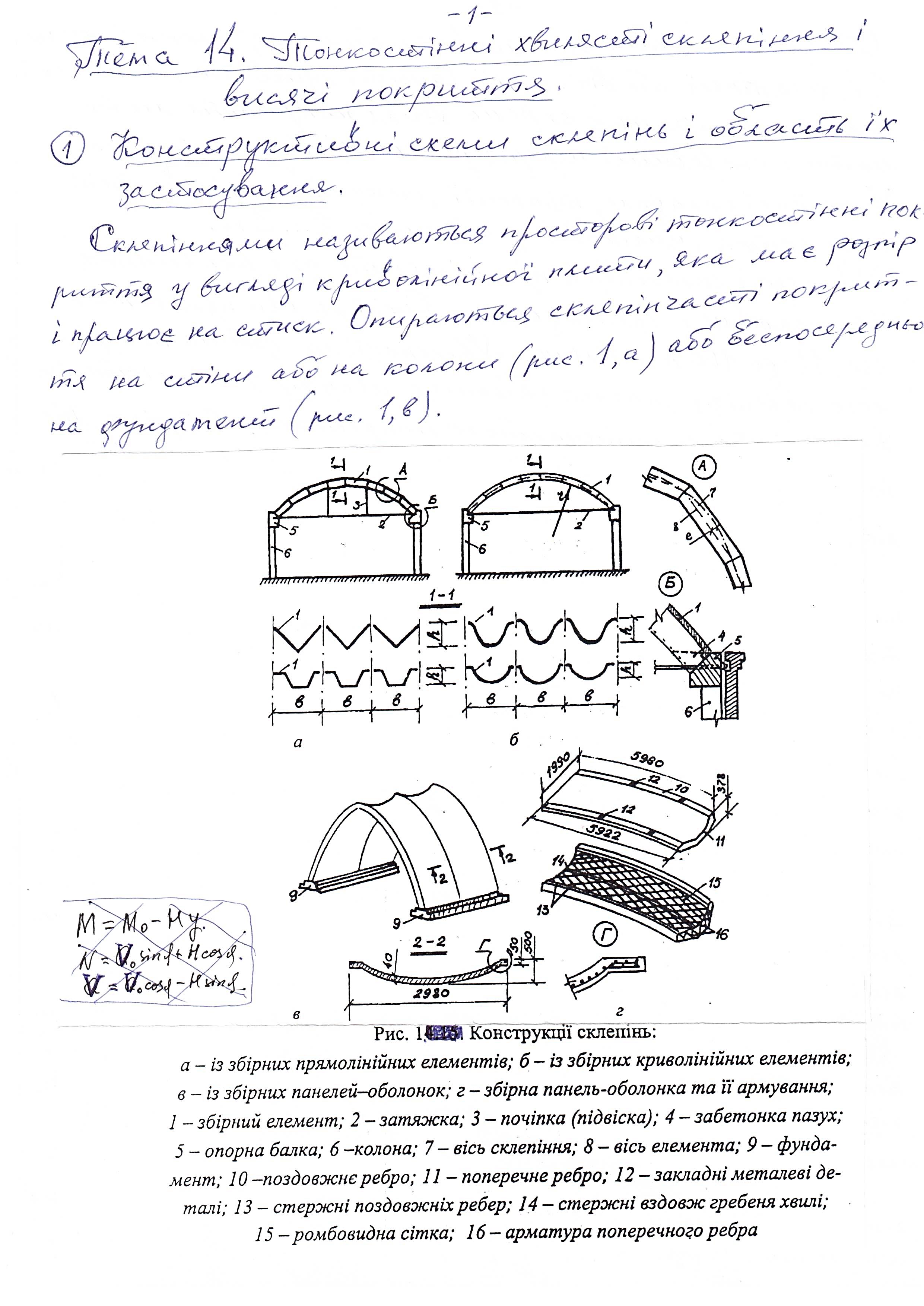

Гіперболічно-параболічної форми плита-оболонка армується арматурними сітками із ромбовидними вічками із дроту класу В500 діаметром 3…5мм (рис. 1, г, поз. 15). Сітки розташовують у серединній поверхні.

По гребені хвилі вздовж розміщуються окремі стержні із арматури класу А400 (поз 14). В поперечних та поздовжніх ребрах укладають зварні сітки (поз. 14, 16).

Армоцементні панелі армують тканими сітками із арматури В500 діаметром 1,5…3мм. Ребра оболонок армують зварними каркасами зі сталі класу А400.
