Содержание

Введение 3

1 Описание конструкции стиральной машины Beko «DFS1500» 4

2 Принцип работы стиральной машины Beko «DFS1500» 9

3 Описание работы схемы электрических соединений стиральной машины Beko «DFS1500» 14

4 Возможные неисправности и методы их устранения стиральной машины Beko «DFS1500» 20

5 Приборы и оборудования для проведения ремонтных работ изделия 23

6 Методика проведения ремонта изделия 28

7 Контроль работоспособности и испытания стиральной машины Beko «DFS1500» 32

8 Безопасность выполнения ремонтных работ 34

Вывод 39

Список используемых источников 40

Введение

Бытовое обслуживание населения играет очень важную роль. Оно активно способствует сближению условий жизни городского и сельского населения, закреплению кадров, особенно на селе и в обживаемых районах, рациональному использованию материальных и трудовых ресурсов.

Одной из перспективных и быстроразвивающихся отраслевых групп бытовых услуг является ремонт бытовых машин и приборов. На развитие и совершенствование отраслевой группы услуг по ремонту бытовой техники большое влияние оказывает технический прогресс. Любая машина, находящаяся в процессе эксплуатации, требует постоянного ухода (смазки, чистки, устранения мелких неисправностей) и периодического ремонта (замена вышедших из строя деталей, агрегатов и узлов). Таким образом, бытовая техника, находящаяся в эксплуатации населения, ее постоянное конструктивное усложнение, способствует быстрому развитию отраслевой группы по ремонту бытовой техники.

Целью выполнения курсовой работы является разработка методики проведения ремонта стиральной машины Beko «DFS1500»

1 Описание конструкции стиральной машины Beko «dfs1500»

Стиральные машины БЕКО «DFS1500» составляют самый массовый модельный ряд изделий фирмы Arcelik А.S., продававшийся в последние годы на российском рынке. Этот ряд включает в себя как простейшие изделия, так и модели с широким набором функций, выпускаемые как в исполнении глубиной 54 см и загрузкой сухого белья 5 кг, так и в «узком» исполнении — с глубиной 45 см и загрузкой сухого белья 4,5 кг.

Высокие потребительские качества, простота и надежность конструкции, взаимозаменяемость компонентов и удобство выполнения ремонтных операций делают машины этой серии удобными в пользовании и техническом обслуживании.

Баки стиральных машин БЕКО изготовлены из специального пластика (полипропилена). Из этого же материала выполнена крышка, которая крепится к баку на зажимах. Электродвигатель крепится к баку на болтах с резиновыми втулками. В задней части бака (слева, справа и сверху) выполнены гнезда под транспортировочные болты. Сверху бака и под ним имеются два бетонных противовеса. Бак и крепящиеся к нему узлы подвешены к корпусу машины на двух пружинах, расположенных по бокам.

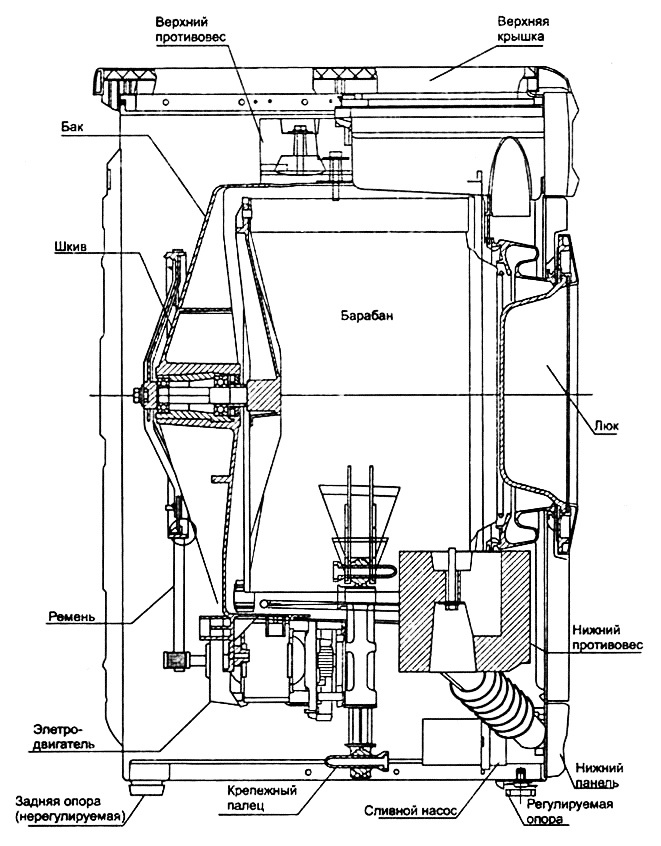

Рисунок 1.1- Основные узлы и комплектующие стиральных машин БЕКО (вид сбоку).

Динамическая система

Помимо двух пружин, на которых подвешен бак, в эту систему входят два фрикционных амортизатора, расположенные в нижней части машины. Назначение этих узлов состоит в передаче вибраций бака к корпусу машины с целью гашения их амплитуды, а также снижения уровня шума при работе машины.

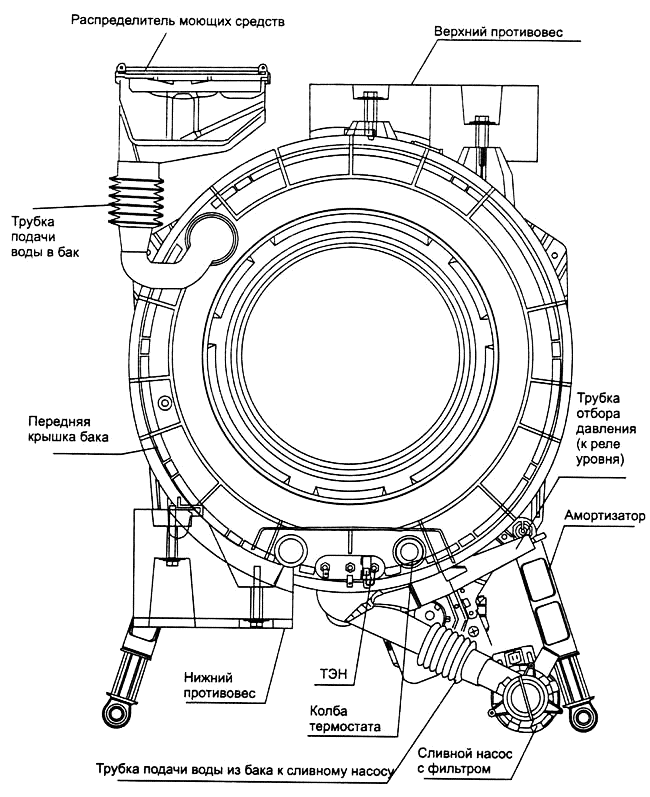

Рисунок 1.2- Основные узлы и комплектующие стиральных машин БЕКО (вид спереди).

Термостат

Термостат газонаполненного типа служит для контроля температуры воды в баке стиральной машины. Следует иметь в виду, что термостат не имеет термоблокировки. В машинах серии 1500 термоэлектронагреватель (ТЭН) и термостат соединены последовательно. Контакты термостата остаются замкнутыми, пока вода в баке не нагреется до температуры, заданной с помощью рукоятки термостата. При этой температуре контакты размыкаются, и на ТЭН перестает поступать напряжение питания.

Электромагнитный клапан

В стиральных машинах БЕКО используется односекционный ЭК. Поступающая в машину вода направляется в различные отсеки распределителя моющих средств с помощью тягового тросика, связанного с кулачком на валу командоаппарата. При выполнении программ А и D вода направляется в отсек с моющим средством для предварительной стирки. При выполнении программ В, X, М, F, G и J вода направляется в отсек с моющим средством для основной стирки. На этапе окончательного полоскания вода поступает в отсек со смягчителем белья.

Реле уровня

В стиральных машинах БЕКО используется реле с одним контактом аварийного уровня. С помощью реле контролируются первый уровень залива воды и аварийный уровень воды. Дополнительный залив воды выше контакта № 2 происходит за счет открытия электроклапана на 45 сек.

ТЭН

Используется ТЭН мощностью 1900 Вт с плавким предохранителем. В случае включения ТЭНа без воды тонкая нить из нержавеющей стали удлиняется, ее натяжение приводит к размыканию штыревого контакта выключателя, причем этот контакт остается разомкнутым даже после того, как ТЭН принимает свою изначальную форму. Для возобновления нормальной работы машины штыревой контакт отжимают вперед. ТЭН не начинает нагреваться, пока вода не достигнет первого уровня. Отключение ТЭНа происходит с помощью термостата после того, как достигнута требуемая температура нагрева воды.
