Введение
В наше время эта маленькая коробочка стоит практически у каждого дома. Без неё невозможно было бы организовать сейчас труд работников офиса; рекламирование товаров; печать фотографий, брошюр, журналов, всевозможных картинок и текстов. Ещё можно много перечислять возможностей данного аппарата, имя которого ПРИНТЕР.
Этот вид компьютерной периферии очень разнообразен и актуален. В 21 первом веке он занимает свою достойную нишу и входит в состав механизма мировой экономики. Сейчас трудно было бы представить жизнь без принтера.
Мы много его используем в своей повседневной жизни, много видели разновидностей (струйный, лазерный, матричный и т. д.), знаем много фирм-изготовителей( таких, как hp, canon, Epson и т.д.), умеем менять чернила и даже заправлять их.
Двадцать лет назад были популярны разговоры про будущие безбумажные технологии, когда все важные данные будут храниться в электронной форме и воспроизводиться только на экранах компьютеров. Будущее наступило, повсеместно используются компьютерные сети и базы данных с удаленным доступом, а объемы распечатываемой информации, тем не менее, продолжают расти примерно на 15% в год. Договоры и финансовые документы, рефераты и инструкции, отчеты для руководства и раздаточные материалы для презентаций, фотографии в альбом и схемы проезда, - все это хочется видеть на бумаге. . Чтобы показать отпечатанный фотоснимок, не нужно загружать компьютер, а важный договор мгновенно обнаруживается на столе по торчащему из стопки характерному примятому углу. Современная жизнь без бумаги немыслима. А значит, невозможно обойтись и без принтеров, которые наносят на нее изображение.
Многофункциональные устройства или МФУ сочетают в себе лучшие образцы оргтехники. Их применение может намного облегчить жизнь любого офиса и даже частного потребителя. Создание МФУ можно отнести к периоду, когда технология лазерной печати стала доступна широкому кругу людей. Совмещение сканера, принтера и копира позволило создать по настоящему новое устройство, уменьшить объем, занимаемый оргтехникой в общем офисном пространстве.
Итак, принтер не заменимое устройство в работе с бумагой. Попробуем подробнее рассмотреть его принцип работы, из чего он состоит, и основные его поломки.
Общая часть
1.1 Назначение и устройство данной модели оборудования
Многофункциональное устройство Samsung SCX 4100: монохромный лазерный принтер, цветной планшетный сканер, монохромный копир.

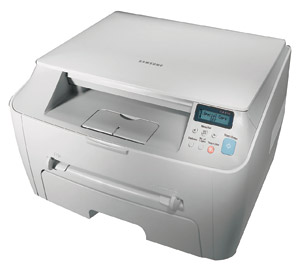

Рисунок №1 «Samsung SCX 4100»
В
ид
спереди

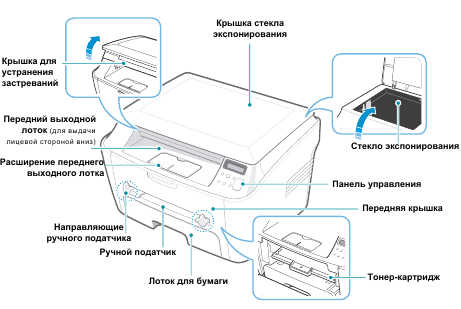

Рисунок №2 «Вид спереди»
В
ид
сзади

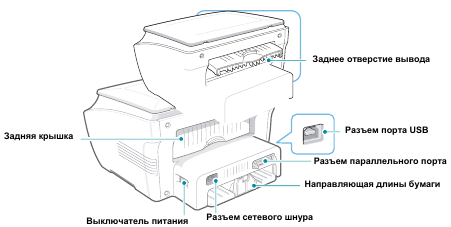

Рисунок №3 «Вид сзади»
Цифровой печатный центр Samsung SCX-4100 является воплощением стильного дизайна и многофункциональности. Это устройство включает в себя простой в использовании лазерный принтер, цифровой копир и цветной сканер. Компактный, универсальный и производительный — он может оказаться и на Вашем столе. Теперь, сделать копии документов Вы можете не покидая Вашего рабочего стола. Уникальная цифровая функция ID copy поможет Вам скопировать две стороны документа (напр. водительское удостоверение) на один лист. Ни один аналоговый копир не позволит Вам автомасштабировать, клонировать копии, печатать плакаты, масштабировать в диапазоне 50—200% и производить многостраничное копирование до 99 страниц с той скоростью, с которой это всё может выполнить SCX-4100.
ПРИНТЕР: технические параметры типичны. Разрешения 600х600 dpi вполне достаточно, чтобы качественно печатать любые черно-белые изображения, будь то фотографии или простой текст.
СКАНЕР: работает с тем же разрешением, что и принтер. Оно небольшое, но его вполне хватает для того, чтобы оцифровать документ. Интересная особенность — возможность непосредственной отправки отсканированных документов по электронной почте. Функция не в диковинку для больших копиров, но у таких маленьких МФУ встречается нечасто.
Поскольку сканер у SCX 4100 планшетного типа, проблем с точностью считывания возникнуть не должно, ведь в процессе всего цикла лист с изображением остается неподвижным.
КОПИР: скорость копирования оригиналов определяется прежде всего производительностью печатающего модуля и, как правило, совпадает с ней. Данный случай не исключение. Как и в любом другом современном копире, в этом присутствуют все распространенные функции (автомасштабирование, копирование двух сторон документа на одну, печать плакатов, «клонирование» копий и т.д.).
