У методичних вказівках наведен приклад виконання курсового проекту по дисципліні “Паротурбінні агрегати” за темою: "Проект турбіни низького тиску активного типу ГТЗА транспортного судна. Надані допоміжні матеріали та розрахункові таблиці.
1. Термодинамічні та газодінамічні розрахунки пта
1.1. Опис теплової схеми пта
(надати детальний опис теплової схеми проектуємого ПТА)

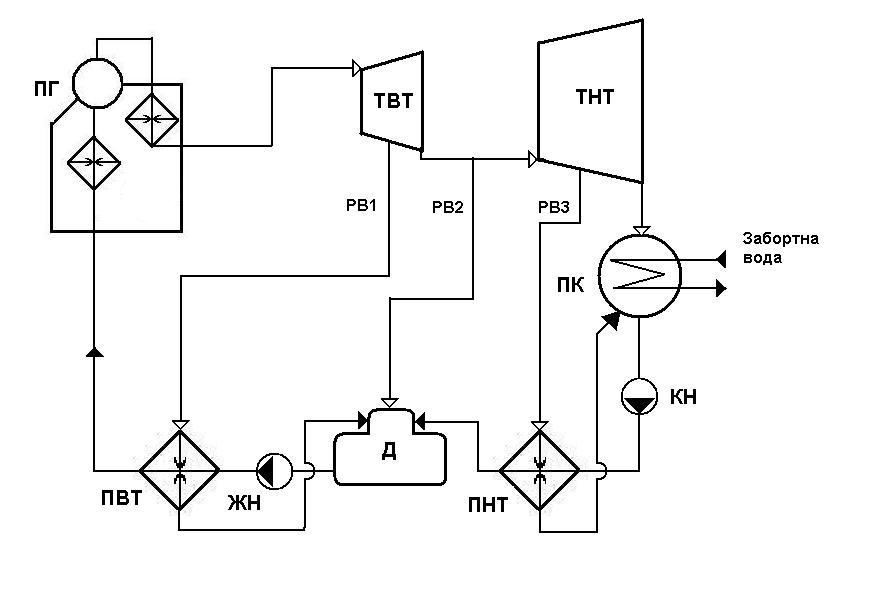

Рис. 1. Теплова схема ГТЗА траспортного судна: ПГ – парогенератор; ТВТ – турбіна високого тиску; ТНТ – турбіна низького тиску; ПК – паровий конденсатор; Д – термічний деаератор; ПВТ – підігрівач високого тиску; ПНТ - підігрівач низького тиску; КН – конденсатний насос; ЖН – живільний насос; РВ1, РВ2, РВ3 – регенеративні відбори пари
1.2. Попередній розрахунок головного турбоагрегату та побудова процесу на h-s діаграмі
Виконується попередній розрахунок ГТЗА – таблиця 1 та за отриманими параметрами починається побудова процесу на h-S діаграмі для води та водяної пари – додаток 1 – так, як вказано на рис. 2.
Таблиця 1
Найменування параметра |
Спосіб визначення |
Чисельне значення |
1. Ефективна потужність турбоагрегату Ne , кВт |
Вихідні дані |
33100 |
2. Ефективний ККД турбоагрегату ηe |
Приймаємо (0,78…0,80) |
0,78 |
3. Параметри пари перед БЗК: тиск р0, МПа температура t0 , 0С ентальпія і0 , кДж/кг |
Вихідні дані Вихідні дані По hS –діаграмі (Додат. 1) |
6,0 470 3350 |
4. Тиск у конденсаторі рх, МПа |
Вихідні дані або приймається (0,0044…0,0051) |
0,006 |
5.
Ентальпія кінця ізоентропійного
розширення пари в ТА,
|
По hS –діаграмі (Дод. 1) |
2082 |
6. Наявний теплоперепад у турбоагрегаті Н0, кДж/кг |
|
1268 |
7. Параметри пари перед соплами ТВТ з урахуванням втрат течії у регулюючих органах: тиск р1, МПа температура t1 , 0С ентальпія і1, кДж/кг |
(0,88…0,92) р0 По hS –діаграмі (Додат. 1) і1 = і0 |
5,4 465 3350 |
8. Швидкість пари у вихлопному патрубку Сх, м/с |
Приймається (60…100) |
95 |
9. Коефіцієнт втрат вихлопного патрубку ψх |
Приймається (0,90…0,95) |
0,95 |
10. Втрата енергії у вихлопному патрубку qх, кДж/кг |
qх
= |
5,0 |
11. Тиск за останнім ступенем турбіни рz , МПа |
По hS –діаграмі (Додат. 1) |
0,0064 |
12.
Ентальпія кінця ізоентропійного
розширення пари в турбіні,
|
По hS –діаграмі (Додат. 1) |
2113 |
13. Механічний ККД турбіни ηт |
ηт
=
|
0,9948 |
14. ККД зубчастої передачі ηз.п. |
Приймається (0,960…0,980) |
0,976 |
15. ККД, який враховує обертання вхолосту ступіней заднього ходу ηз.х. |
Приймається (0,990…0,995) |
0,995 |
16. Коефіцієнт втрат від витоки через зовнішні ущільнення
|
Приймається (0,005…0,018) |
0,005 |
17.
Внутрішній ККД турбоагрегата
|
= |
0,8112 |
18.Внутрішній теплоперепад в ТА Ні, кДж/кг |
Ні = Н0 |
1028,6 |
19. Ентальпія пари за останнім ступенем іz, кДж/кг |
іz = і0 - Ні |
2321,4 |
20. Наявний
теплоперепад у турбіні
|
|
1237 |
21.
Внутрішній ККД турбіни
|
|
0,8315 |
,
кДж/кг
,
кДж/кг
ηіт
,
кДж/кг
Рис. 2. Процес розширення пари у ТА
(надати докладний опис процесу розширення пари у ТА)
