І шкі суөткізгіш жүйесін және сұлбасын таңдау
Ішкі суөткізгіш жүйесін және сұлбасын таңдау ең алдымен сыртқы тораптағы кепілдемелік арынға Hгар байланысты. Ғимарат ішінде оның мәні 45м тең.
9 қабатты ғимаратқа арналған арын Нн мөлшері мына формуламен анықталады:
Нн=10+(9-1)4=42м
Біздің жағдайда 42<45, яғни бізге қажетті арын мөлшері кепілдемелік арыннан аз. Сәйкесінше қосымша қысым жоғарлатқыш қондырғылары жоқ ішкі суөткізгіш жүйесін таңдаймыз.

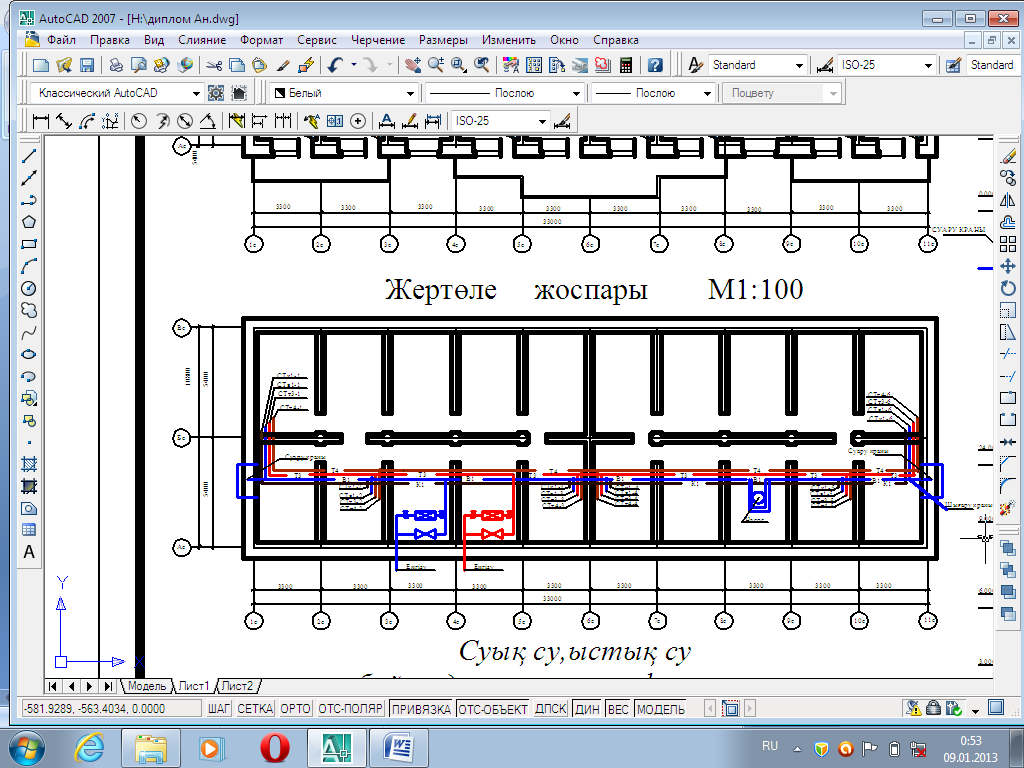

Жертөледегі бір енгізілімі бар тұйық жылытқыш құбырлардың сұлбасын сызу.
Тік бағаналарды арнайы арықтарға төсеуді ұсынамыз.
Судың жалпы максималды секунттық шығынын анықтау (су жылытқышқа дейін)
Судың есепті шығынын есептеуді ең алдымен (3) формула бойынша қондырғылардың әрекет ету ықтималдылығын анықтаудан бастаймыз:
Мұндағы U=36*4,1=148адам; N=36*4=144 құрал.
=15,6
(3 қосымша бойынша)
=0,3л/с
(3
қосымша бойынша)
Осыдан
α=1,92 (4 қосымша бойынша; 2 кесте (1))
яғни
=5*
=5*0,3*1,92=2,88л/с
Судың жалпы максималды сағаттық шығынын анықтау
Суды бөліп шығаратын қондырғылардың қолданылу ықтималдығын анықтаймыз:
3
қосымша бойынша ванна үшін
=300л/смәнін
және 4 қосымша бойынша
11,50
мәнін
анықтағаннан кейін (4) формула бойынша
судың жалпы максималды сағаттық шығынын
табамыз.
м3/сағ
Су санауышты таңдау және санауыштағы арын шығынын анықтау.
1
және 2(3) кестелер бойынша судың максималды
секундтық шығынын анықтау арқылы су
өлшеуішті таңдаймыз. Егер
=2,28л/с тең болса, 50т калибр, ВВ – 50 типті
құбыр су өлшеуішті аламыз.
Су өлшеуіштегі арын шығынын (6) формула бойынша анықтау:
0,21<1.0м.
Су өлшеуіштің дұрыс таңдалғандығын төменде келтірілген теңсіздікті шешу арқлы анықтаумыз:
6,801
немесе 6,801<35
Бұл мән талап етілген нормаларға сәйкес болуы қажет.
Суық судың максималды секундтық шығынын анықтау
Суды бөліп шығару құралдарының әрекет ету ықтималдылығы:
Мұндағы
-
5,6л (3 қосымша бойынша)
(3 қосымша бойынша)
Онда
1,137
α=1,021 (4 қосымша бойынша) табу арқылы суық судың максималды секундтық шығынын анықтаумыз:
5.3.2. Жүйедегі жалпы арын шығынын және енгізілімге қажетті арын мөлшерін анықтау

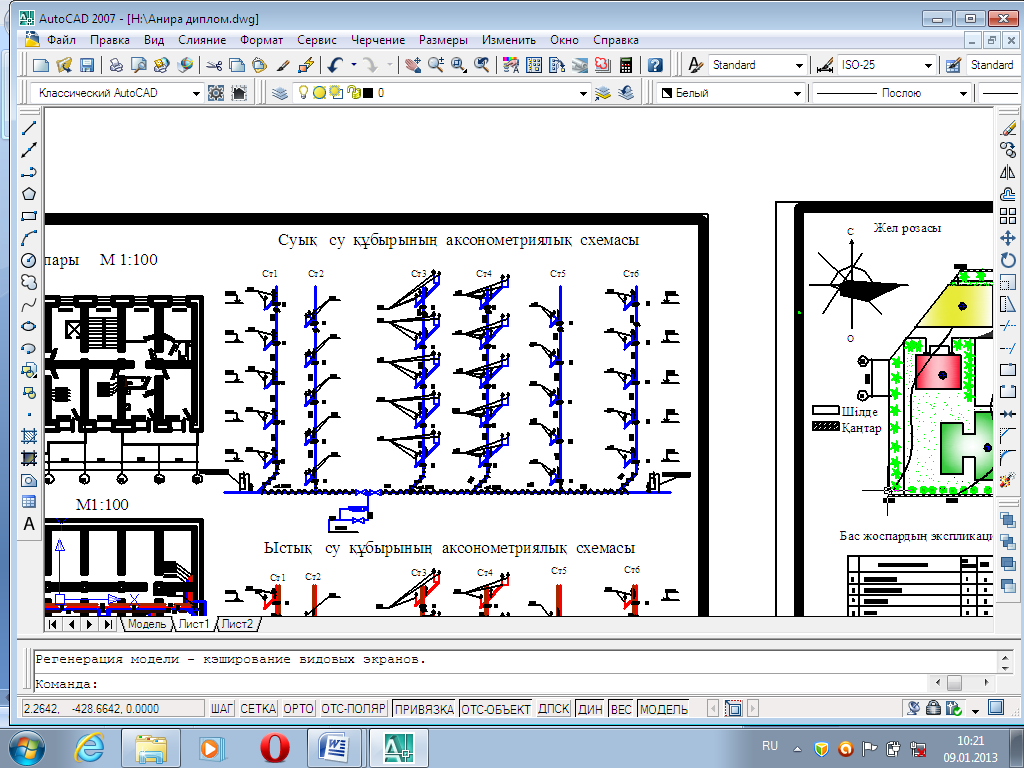

Жүйедегі жалпы арын шығынын және енгізілімге қажетті арын мөлшерін анықтау үшін суық суөткізгіш желісінің гидравлитикалық мәнін табамыз. Есептеу барысында 5 қабатты үйдің бірінші бағанасындағы енгізілімнен жоғары, әрі алшақ орналасқан кіші бакка қарай бағытталған бағыт таңдалады. Бағыт бойынша есепті сұлбаны сызып, оны бірнеше аймақтарға жіктеу (2 сурет). 2 қосымшаға сәйкес жоғарыда атап өткендей желі есебін ең алдымен жекеленген қондырғыларға таралатын желінің диаметрін анықтаймыз. Диаметрлерді анықтағаннан кейін сызбада экономикалық жағынан тиімді өлшемдерді белгілейміз.
Г
идравликалық
есеп бойынша алынған мәліметтерді 3
кестеге толтырамыз.
Көшелік суөткізгіш құбырынан белгіленген нүктеген дейінгі су көтерілімінің геометриялық биіктігі:
м
Мұндағы: 102,8 – жуғыш бак кранының осьі, оны ғимараттағы жер телімінің мөлшерін бір қабат еденінің мөлшеріне: 86,5+0,9=87,4 қосып, одан алынған мәнді бак қондырғысының биіктігіне және 1,4м қосамыз: 87,4+(2,8*5)+1,4=102,8м.
83,5 - суөткізгіш құбырының мәні.
2(1) қосымшасында келтірілген мәліметтерге сүйене отырып, қондырғыдағы еркін арынның мөлшері hf=2,8м алып, енгізілімге қажетті арын мөлшерін (7) формула бойынша есептейміз:
.
Гидравлитикалық
есептеулер және суық суөткізгіш
жүйесіндегі құбырлардың қысым шығынын
анықтау
Аумақ номері |
Аумақ ұзындығы, l,м |
Қондырғы саны, N |
P |
P*N |
α |
л/с |
d, мм |
V м/с |
Ұзындық бойынша арын шығыны, мм |
|
1 м ұзындықта |
аумаққа |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
0-1 |
0,5 |
2 |
0,0079 |
0,0158 |
0,202 |
0,202 |
20 |
0,62 |
1,24 |
0,62 |
1-2 |
15 |
4 |
0,0079 |
0,0316 |
0,239 |
0,239 |
20 |
0,62 |
2,48 |
37,2 |
2-3 |
3,0 |
14 |
0,0079 |
0,1106 |
0,361 |
0,361 |
20 |
0,39 |
13,02 |
39,06 |
3-4 |
3,0 |
16 |
0,0079 |
0,1264 |
0,375 |
0,375 |
25 |
0,56 |
8,96 |
26,88 |
4-5 |
3,0 |
18 |
0,0079 |
0,1422 |
0,389 |
0,389 |
25 |
0,56 |
10,08 |
30,24 |
5-6 |
1,0 |
18 |
0,0079 |
0,1422 |
0,361 |
0,361 |
32 |
0,32 |
5,76 |
5,76 |
6-7 |
3, |
36 |
0,0079 |
0,2844 |
0,384 |
0,384 |
32 |
0,32 |
11,52 |
38,016 |
7-8 |
1,6 |
54 |
0,0079 |
0,4266 |
0,384 |
0,384 |
40 |
0,24 |
12,96 |
20,736 |
8-9 |
1,6 |
72 |
0,0079 |
0,5688 |
0,518 |
0,518 |
50 |
0,53 |
1,06 |
1,696 |
9-10 |
3,5 |
90 |
0,0079 |
0,711 |
0,624 |
0,624 |
65 |
0,29 |
26,1 |
91,35 |
10-11 |
2,5 |
90 |
0,0079 |
0,711 |
0,717 |
0,717 |
65 |
2,0 |
180 |
450 |
11-12 |
4,5 |
144 |
0,0079 |
1,1376 |
0,803 |
0,803 |
76 |
0,38 |
54,72 |
246,24 |
|
|
|
|
|
|
|
Барлығы |
|
|
9977,98 |
|
|
|
|
|
|
|
|
|
немесе |
9,97798м |
Жергілікті
арын шығындарын мөлшері жалпы ұзындық
шығындарын есептегенде
м
алынған нәтижесінің 30% құрайды.
Құбырлардағы
жалпы шығындар -
Енгізілімдер (шойын құбырлары) |
10,0 |
144 |
0,0222 |
3,19 |
1,92 |
2,28 |
50 |
|
|
Арынның жергілікті шығындарын есептегенде
