ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

“САМАРСКИЙ ГОСУДАРСТВЕННЫЙ АЭРОКОСМИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ АКАДЕМИКА С.П.КОРОЛЕВА

(НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ)”

(СГАУ)

ИНЖЕНЕРНО-ТЕХНОЛОГИЧЕСКИЙ ФАКУЛЬТЕТ

Кафедра обработки металлов давлением

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

“Разработка автоматизированного комплекса для штамповки детали типа шайба из ленты на базе универсального кривошипного пресса и валковой подачи ”

Выполнил: студент гр.4504

Аглиуллин Р.Р.

Проверил: Михеев В.А.

САМАРА 2014

Задание

Спроектировать автоматизированный комплекс для штамповки детали типа шайба из ленты на базе универсального кривошипного пресса и валковой подачи.

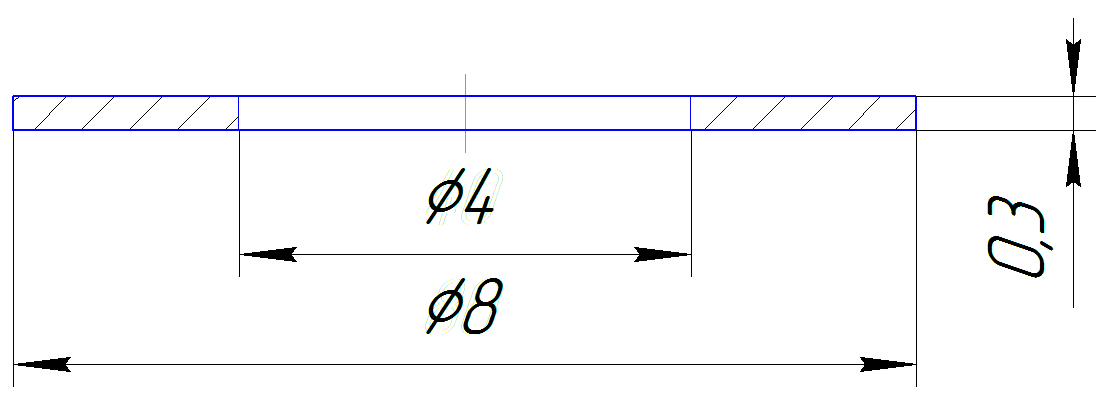

Материал детали Ст20

Реферат

Пояснительная записка: 30 страниц, 11 рисунков, 9 таблиц, 6 источников.

УСИЛЕНИЕ, ЛЕНТА, ХОД, РАЗМАТЫВАЮЩЕЕ УСТРОЙСТВО, НАМАТЫВАЮЩЕЕ УСТРОЙСТВО, ВАЛКОВАЯ ПОДАЧА, ПРИВОД, ЦИКЛОВАЯ ДИАГРАММА, КРИВОШИПНЫЙ ПРЕСС

Объектом исследования является автоматизированный комплекс штамповки детали типа шайба и ленты на базе универсального кривошипного пресса и валковой подачи.

Цель данной работы – изучение основных характеристик и технологических возможностей валковой подачи. разматывающих и наматывающих устройств.

В результате работы был спроектирован автоматизированный комплекс для штамповки деталей типа шайба из ленты. В работе было определено усилие штамповки, выбрана схема штампа, пресс, оборудование для автоматизированного комплекса, и построена цикловая диаграмма.

Содержание

Y

ЗАДАНИЕ 2

РЕФЕРАТ 3

СОДЕРЖАНИЕ 4

1 РАСЧЕТ РАЗМЕРОВ ЛЕНТЫ И ЗАГОТОВКИ 4

2 РАСЧЕТ УСИЛИЯ ШТАМПОВКИ 6

3 РАСЧЕТ РАБОЧЕГО ХОДА ПОЛЗУНА ПРЕССА 6

4 ВЫБОР ПРЕССА И АНАЛИЗ ЕГО ХАРАКТЕРИСТИК 8

5 ВЫБОР СХЕМЫ ШТАМПА И ПРОВЕРКА ЗАКРЫТОЙ ВЫСОТЫ ПРЕССА 11

6 ВЫБОР И РАСЧЕТ РАЗМАТЫВАЮЩЕГО УСТРОЙСТВА 13

7 ВЫБОР И РАСЧЕТ НАМАТЫВАЮЩЕГО УСТРОЙСТВА 17

8 РАСЧЕТ ТЯГОВОГО УСИЛИЯ И ВЫБОР ВАЛКОВОЙ ПОДАЧИ 18

9 РАСЧЕТ И ПРОВЕРКА МУФТЫ ОПОРНОЙ 21

10 РАСЧЕТ КИНЕМАТИЧЕСКИХ ПАРАМЕТРОВ ПРИВОДА ПОДАЧИ 23

11 ПОСТРОЕНИЕ ЦИКЛОВОЙ ДИАГРАММЫ КОМПЛЕКСА 24

12 ОПИСАНИЕ РАБОТЫ КОМПЛЕКСА 26

ЗАКЛЮЧЕНИЕ 28

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 29

1 Расчет размеров ленты и заготовки

Выберем однорядный раскрой деталей, приведенный на рисунке 1.

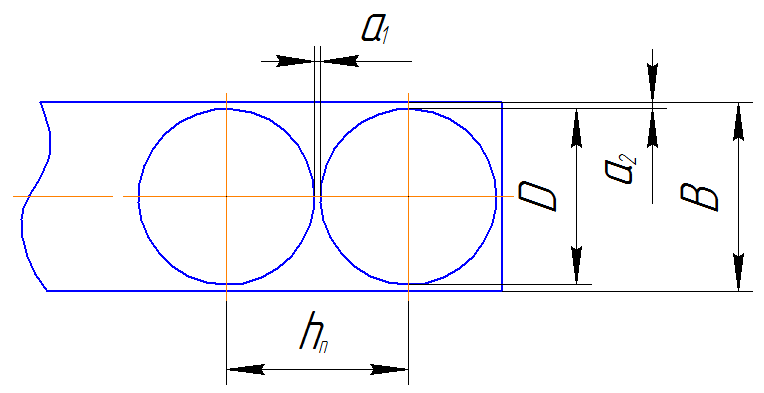

Рисунок 1 – Схема расположения деталей на ленте

Экономичность раскроя в значительной степени зависит от правильной величины перемычек. Для данной детали величина перемычек будет равна

Где t – толщина материала, мм

Рассчитаем шаг подачи h_п и ширину ленты В для круглых заготовок:

Где D – внешний диаметр детали, мм

На рисунке 2 приведем раскрой ленты для данных деталей.

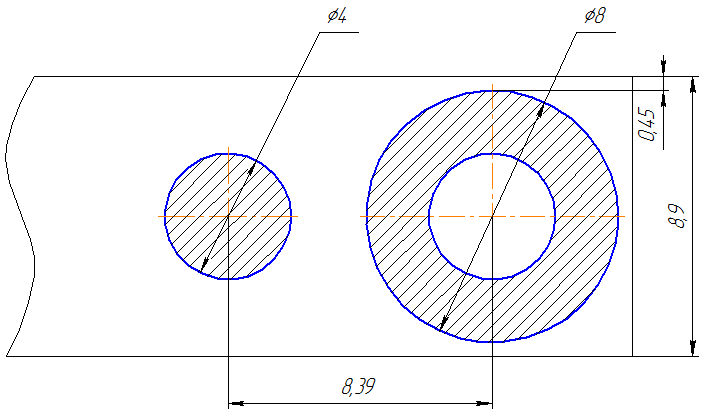

Рисунок 2 – Раскрой ленты

2 Расчет усилия штамповки

Деталь шайбы будем изготовлять в штампе последовательного действия, поэтому рассчитаем усилие необходимое для вырубки-пробивки по формуле:

Где k₃ – коэффициент запаса, k₃=1,3..1,5. Примем k₃=1,5

σ_ср=(0,7..0,8) σ_в – сопротивление среза, МПа

d – диаметр пробиваемого отверстия, мм

Количество заготовок в пояске матрицы:

Где h – толщина пояска матрицы, мм

Найдем усилие проталкивания по формуле:

Где - (0,05..0,07), примем

тс

Необходимое усилие будет равно 1,02 тс. Подберем пресс с номинальным усилием 2,5 тс.

3 Расчет рабочего хода ползуна пресса

Расчетный ход ползуна пресса вычислим по формуле:

Где S_p=2 t=2 0,3=0,6 мм

– коэффициент шатуна

Где L - длина шатуна. Определяется по рисунку 3. L=466 мм

- угол начала рабочего хода

Т.к. , пресс подходит.

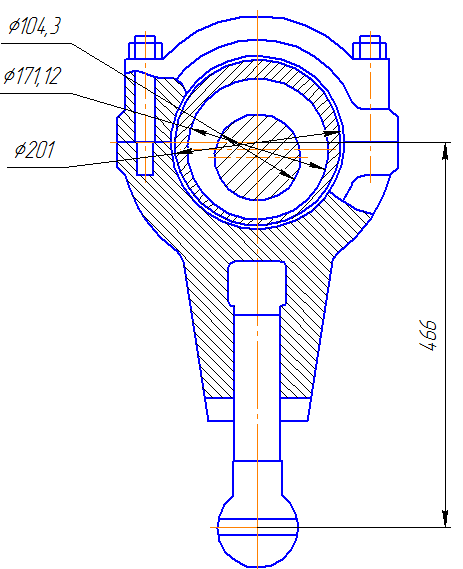

Рисунок 3 – Схема шатуна

Определим фактический ход ползуна:

n – количество поворотов, n=18

z – текущие повороты, z=(0..18)

Таблица 1 – Значения фактического хода ползуна

z		z
0	4	10	35,5
1	7,39	11	33,9
2	12,9	12	31,3
3	18,3	13	27,7
4	23,3	14	23,4
5	27,7	15	18,4
6	31,2	16	12,9
7	33,8	17	7,43
8	35,5	18	4
9	36

– должно иметь такое значение, чтобы выполнялось неравенство

Условие выполняется при z=6,
