3.2.4 Підсумкові дані розрахунку

Підсумкові дані для подальших розрахунків та проектування привода.

Циліндричні передачі

Міжосьова відстань а_w…. ……[відхилення (табл.3.2)]……………

Модуль m,мм…………………………………………………………..

Кут нахилу зуба хв, с, град…………………………………………

Вихідний контур………………………………………………………

Ступінь точності, ГОСТ 1643-81…………………………………….

шестірня колесо

Число зубців Z . . . . . . . . . . . . …

Напрям лінії зуба ……… ………..

^{(лівий, правий)}

Коефіцієнт зміщення Х . . . . . . . . . . . ..

Ділильний діаметр d,мм . . . . . . . . . . .....

Початковий діаметр , мм . . . . . . . . . . .....

Діаметр вершин зубців , мм . . . . . . . . . . . ..

Діаметр впадин , мм . . . . . . . . . . …

Ширина b, мм . . . . . . . . . . ….

Сили в зачепленні циліндричних коліс та ескізи дії цих сил (рис. 3.1):

Колова сила Н . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ……….

Радіальна сила , Н . . . . . . . . . . . . . . . . . . . . . . . . . . . . ………...

Осьова сила , Н . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ………..

Перевантаження або недовантаження передачі за контактними (для відкритих передач за згинними ) напруженнями -- у відсотках.

Допустиме відхилення (табл.3.2) для міжосьової відстані циліндричних та черв’ячних передач дорівнює розміру гарантованого бокового зазору. В передачах, призначених для роботи в нереверсивному режимі, боковий зазор приймають по нормі Б, яка розрахована на компенсацію температурних розширень передачі при підвищенні температури на 25⁰ С у порівнянні з корпусом.

а) напрям лінії зубця колеса – ліве, шестерні – праве;

б) напрям лінії зубця колеса – праве , шестерні – ліве;

Рисунок 3.1 - Сили в зачепленні косозубої целіндричної передачі

Таблиця 3.2 - Допустиме відхилення міжосьової відстані передачі

Норма бокового зазору	Допустиме відхилення, ± мкм
	для аw, мм
	До 80	Від 80 до 125	Від 125 до 180	Від 180 до 250	Від 250 до 315	Від 315 до 400	Від 400 до 500
А	95	110	125	145	160	180	200
Б	60	70	80	92	105	115	125

Конічні зубчасті передачі

Зовнішня конусна відстань R_e, мм ......................................................

Зовнішній коловий модуль m_е, мм ......................................................

Міжосьовий кут передачі  .................................................................

Середній нормальний модуль m_n ........................................................

Тип зуба .................................................................................................

Вихідний контур ...................................................................................

Середній кут нахилу зуба _m ...............................................................

Ступінь точності ...................................................................................

Шестірня Колесо

Ширина зубчастого вінця .............. ...........

Зовнішній ділильний діаметр d_е, мм ............ ...........

Зовнішні діаметри коліс d_ae, мм ............ ...........

Кут ділильного конуса  .............. ...........

Середній ділильний діаметр d_m, ............ ...........

Напрям нахилу зуба ………… ………

^{(лівий правий)}

Коефіцієнт зміщення X_n ……….. ………

Сили в зачепленні коліс та ескізи дії цих сил (рис.3.2).

Колова сила F_t2  F_t1 , Н ........................................................................

Радіальна сила F_r2  F_a1 , Н ..................................................................

Осьова сила F_a2  F_r1 , Н .......................................................................

Фактичне передаточне число U_ф ........................................................

Перевантаження або недовантаження передачі за контактним напруженням _н , %.................................................................................

Методика та довідкові дані для розрахунків конічних передач приведені в [11,12,13, 14, 15].

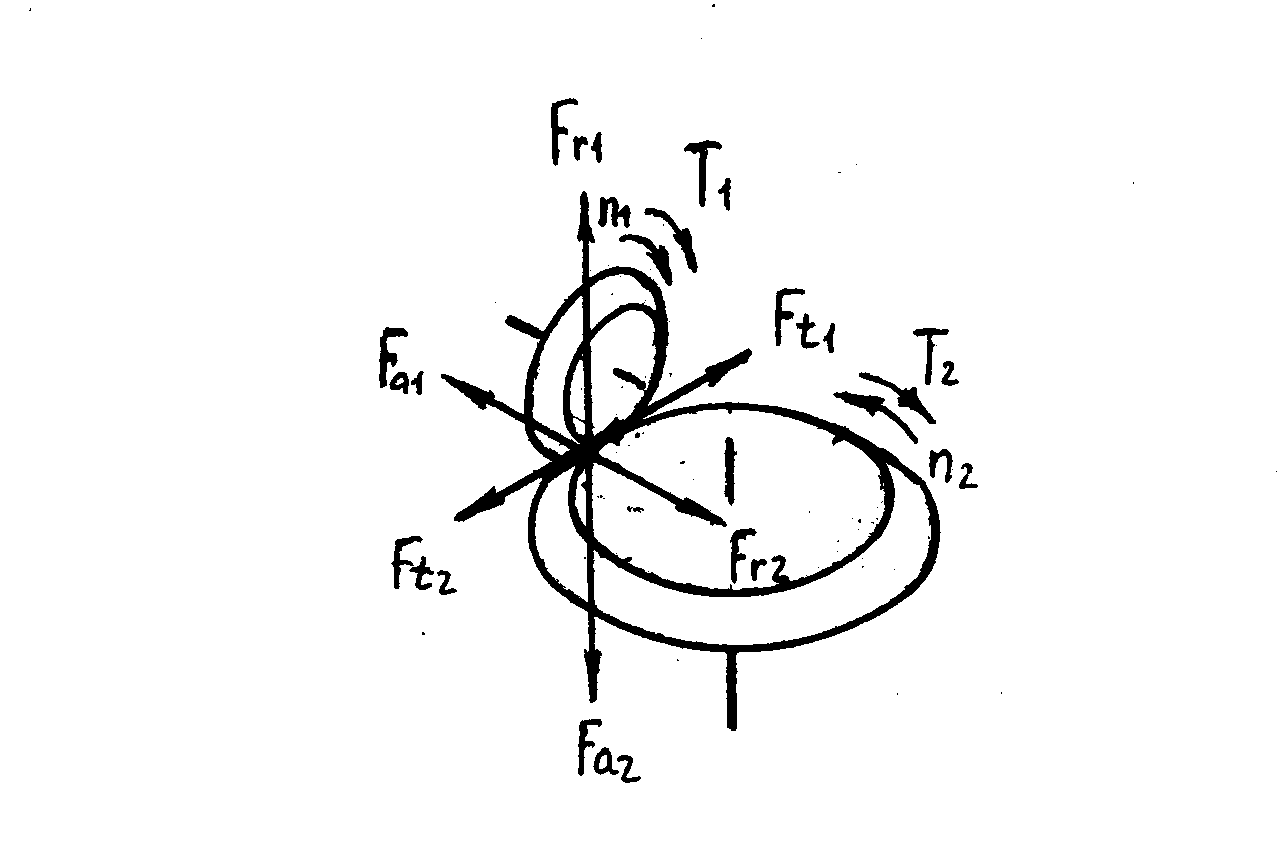

Рисунок 3.2 - Сили в зачепленні конічної передачі
