Некоммерческое акционерное общество

«АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ»

Кафедра охраны труда и защиты окружающей среды

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №2

по дисциплине: «Охрана труда»

Тема: «Акустический расчет и мера защиты от воздействия шума»

Специальность 5В071800 - Электроэнергетика

Выполнил : студент группы РЗ-11-4

Айдаров А.А.

№ зачётной книжки : 114325

Руководитель : Оздамирова Д.М.

«____» ___________________ 20___г.

Алматы 2014

Содержание

Введение …………………………………………………………………………..3

Задание ……………………………………………………………………………4

Условия задачи …………………………………………………………………...4

Исходные данные ………………………………………………………………...4

Расчетная часть …………………………………………………………………...6

Пример расчета частоты 125 Гц ……………………………………………….10

Расчет мероприятий для снижения шума ……………………………………..11

Заключение ……………………………………………………………………...13

Список литературы ……………………………………………………………..14

Введение

Шум - это беспорядочное сочетание звуков различной частоты и интенсивности. Шум возникает при механических колебаниях в твердых, жидких и газообразных средах.

Шум и вибрация ухудшают условия труда, оказывают вредное воздействие на организм человека.

При длительном воздействии шума и вибрации на организм происходят нежелательные явления: снижение остроты зрения, слуха, повышается кровяное давление, снижается внимание. Сильные, продолжительные воздействия шума и вибрации могут быть причиной функциональных изменений сердечнососудистой и нервной систем. Основными источниками шума и вибрации в цехе являются шумы и вибрации, возникающие при технологическом процессе: их источниками являются возвратно-поступательные движущиеся механизмы, неуравновешенные, вращающиеся массы, удары деталей, шумы электромагнитного происхождения, оборудование вентиляции цеха. Введение дистанционного управление технологического оборудования цеха полностью решит проблему защиты от шума и вибрации.

Задание

1. Выбрать номер варианта по заданию преподавателя.

2. Рассчитать уровни звукового давления в дБ в расчетной точке, расположенной в зоне прямого и отраженного звука.

2. Определить необходимое снижение звукового давления в расчетной точке.

3. Рассчитать мероприятия для снижения шума (кабина наблюдения, в которой расположена расчетная точка).

4. Сделать выводы и предложения по работе.

Условия задачи

Произвести акустический расчет шума, а также мер защита от воздействия шума на персонал. При условии, что в помещении работают несколько источников шума, имеющие одинаковый уровень звуковой мощности. Источники расположены на полу (Ф=1). Источники шума находятся на расстоянии r от расчетной точки, которая расположена на высоте 1,5 м от пола. Определить октавные уровни звукового давления в расчетной точке.

Данные расчета сравнить с нормируемыми уровнями звукового давления. Определить требуемое снижение звукового давления и рассчитать параметры кабины наблюдения, в качестве меры защиты персонала от действия шума.

Исходные данные

Таблица 1 – Исходные данные

Вид оборудования	Газовая турбина
Количество источников	3
Расстояние от ИШ до РТ, м	r1= 5; r2= 7; r5=6,5
Объем помещения, м3	2200
Отношение В/Sогр	0,8
lmax	1,5
Параметры кабины наблюдения	1284
Площадь глухой стены, S1	48
Площадь глухой стены, S2	96
Площадь двери, S3	5
Площадь окна, S4	4

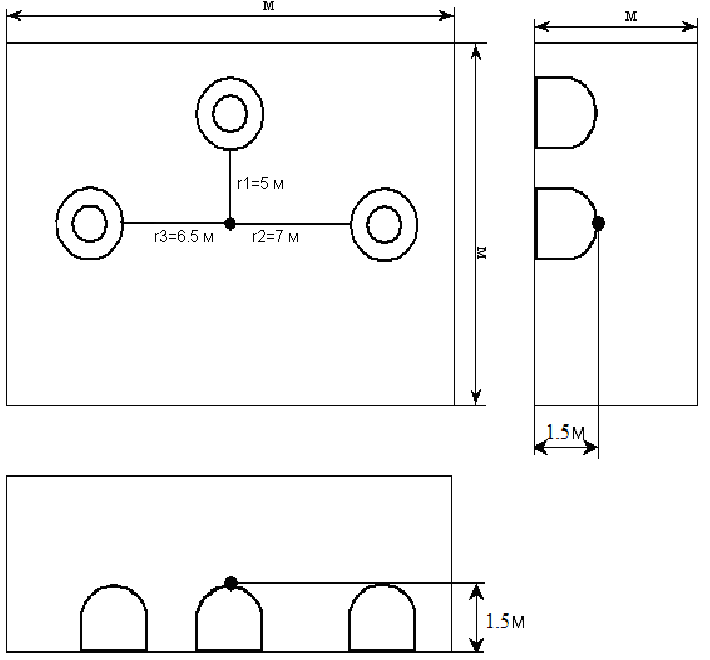

Рисунок 1 - Схема расположения расчетной точки и источников шума

в помещении
