1.5 Расчет и конструирование центрально нагруженного фундамента под колонну
1.5.1 Определение размеров подошвы фундамента и глубины заложения
Рассчитываем
отдельно стоящий столбчатый фундамент
стаканного типа под монолитную колонну

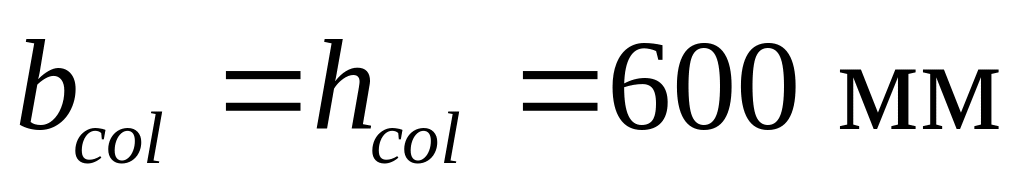

с размерами сечения
.
Грунт основания
- пески пылеватые и средней плотности
с
Бетон класса
С12/15:
.
Арматура класса
S500:
Глубина заложения фундамента принимается в зависимости от глубины промерзания грунта. В неотапливаемых зданиях минимальная глубина заложения фундамента во всех грунтах, кроме скальных, не менее 0,5 м от поверхности наружной планировки.
Нормативная глубина промерзания для г. Гомель сотавляет dfn = 1,48 м.
Расчетная глубина промерзания df = 1,480,9 = 1,332 м.
Глубина заложения фундамента равна сумме глубины промерзания и δ=0,05 м.
d=df+ δ=1,332+0,05=1,382
Принимаем d=1,5 м.
Нподколонной части = 0,6 м .
Высота плитной части составляет 0,9 м.
Принимаем двухступенчатый монолитный фундамент под колонну с глубиной заложения 1,5 м. Отметка верха фундамента -0,150м. Тогда относительно уровня пола первого этажа отметка фундамента составляет -1,65м.
Размеры фундамента в плане определяют из расчёта оснований по деформациям. При этом должно соблюдаться условие:
Pср ≤ R, (1.81)
Рср – среднее давление на грунт;
R – расчётное сопротивление грунта.
Расчёт ведётся методом последовательного приближения. В первом приближении определяем размеры подошвы фундамента по условному расчётному сопротивлению грунта.
Площадь подошвы фундамента:
(1.82)
Nsk – нормативная продольная сила, передаваемая колонной на уровне пола первого этажа кН;
(1.83)
γf - усреднённый коэффициент надёжности по нагрузке, принимаемый 1,35;
γm - усреднённый удельный вес фундамента и грунта, γm=21кН/м3;
- средний удельный
вес материала фундамента грунта на его
уступах;
d – глубина заложения фундамента.

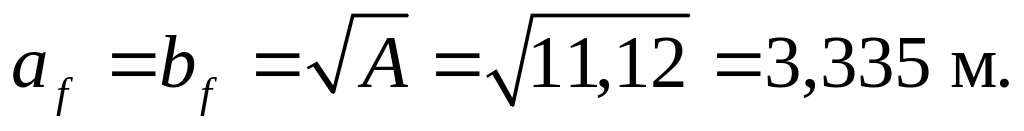

Размеры подошвы фундамента:
Исходя из
конструктивных особенностей принимаем
кратно 300 мм

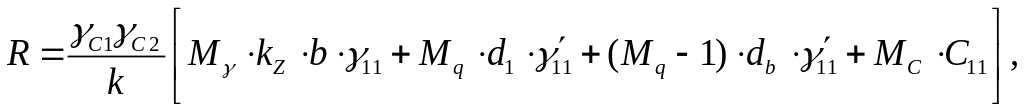

Уточняем расчётное сопротивление грунта с учётом принятых размеров фундамента:
(1.84)
где gС1 и gС2 – коэффициенты условий работы, gС1 =1,4 и gС2 =1,2;
k – коэффициент, принимаемый: k =1,1;
kZ – коэффициент принимаемый kZ =1 при b<10 м;
b – ширина подошвы фундамента;
gII = 16,7 кН/м3 - усредненные расчетные значения удельного веса грунтов, залегающих ниже подошвы фундамента;
g1II – то же, залегающих выше подошвы фундамента;
СII = 2 – расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа;
db = 0 – глубина подвала – расстояние от уровня планировки до пола подвала, м;
Мg, Мq, Мс – безразмерные коэффициенты, принимаемые по таблице, в зависимости от угла внутреннего трения φ ;
d1=1,5 м – глубина заложения фундаментов бесподвальных сооружений;
φ = 26° (по заданию), следовательно М =0,84; Мq = 4,37; МС = 6,9;
Уточняем
размеры подошвы фундамента по расчётному
сопротивлению грунта R
= 236,96 кПа.

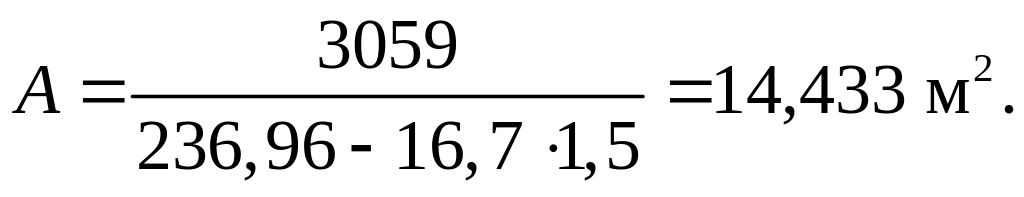

Площадь подошвы фундамента:
Размеры подошвы фундамента:
Исходя из
конструктивных особенностей принимаем
кратно 300 мм
(1.85)
условие
выполняется.
Высоту фундамента определяют из условия его прочности на продавливание в предположении, что продавливание происходит по поверхности пирамиды, боковые стороны которой начинаются у колонны и наклонены под углом 450 к вертикали. Необходимо, чтобы контур фундамента охватывал пирамиду продавливания.

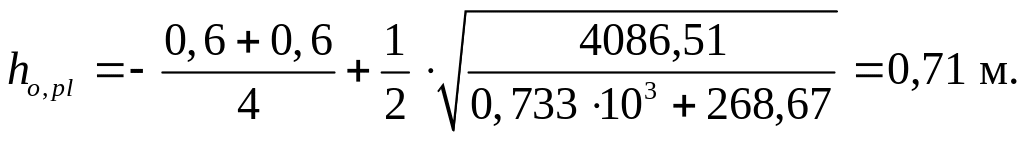

Рабочая высота центрально-нагруженного фундамента определяется по формуле:
(1.86)
Таким образом, высота плитной части фундамента равна:
где с – толщина защитного слоя.
Так как
=
0,45 м < 0,755 < 0,90 м, то фундамент
двухступенчатый с высотой ступени 600
мм.

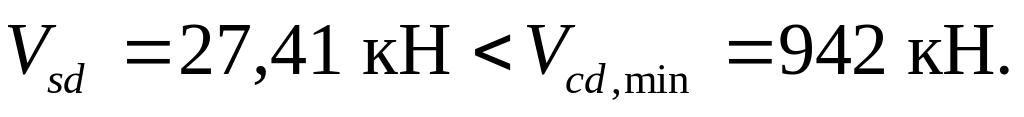

Поскольку фундамент не имеет поперечной арматуры, высота ступени должна быть проверена на прочность по наклонному сечению по условию восприятия поперечной силы бетоном:
(1.87)
- длина проекции
рассматриваемого наклонного сечения,
принимаем
Условие прочности выполняется, поэтому принимаем двухступенчатый фундамент с высотой ступени h = 600 мм.
Армирование фундамента осуществляется сварными сетками арматуры класса S500 в обоих направлениях. Шаг арматуры принимаем S = 50 – 200 мм; диаметр d мм.
Площадь арматуры определяем из расчёта на изгиб консольного выступа плитной части фундамента от действия давления грунта в сечениях, на грани колонны и на гранях ступеней.

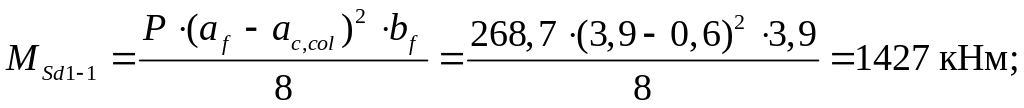

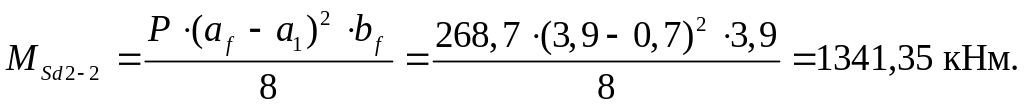

Изгибающие моменты в расчётных сечениях:
Площадь сечения рабочей арматуры:
По наибольшей требуемой площади сечения арматуры принимаем 30 стержней Ø12 мм с Ast =33,93 см2, устанавливая их с шагом 125 мм.
Принимаем сетку С-5 из арматуры класса 5400 диаметром 12 мм с ячейкой размером 125х125 мм. Конструкция монолитного фундамента и схема его армирования приведена в графической части.
