Введение

Данная работа охватывает несколько типичных взаимозависимых электротехнических задач определения основных параметров элементов и режимов участка схемы судовой электроэнергетической системы (СЭЭС). По рассматриваемому в работе участку схемы СЭЭС производится передача электрической энергии от трехфазного источника синусоидального напряжения к потребителям, в которых осуществляется ее преобразование в механическую и тепловую энергии. Подобные задачи решаются при проектировании судовых электроэнергетических систем.

Исходные данные

№	Номинальное линейное напряжение генератора, В	Длина фидера к, м	Мощность камбузной плиты, кВт	Частота вращения механизма, об/мин	Момент на валу механизма, Н*м	Активная составляющая сопротивления изоляции, кОм	Емкость фазы относительно корпуса, мкФ
33	230	100	7,6	900-1100	170	0,2-4-300	0,015-0,8-15

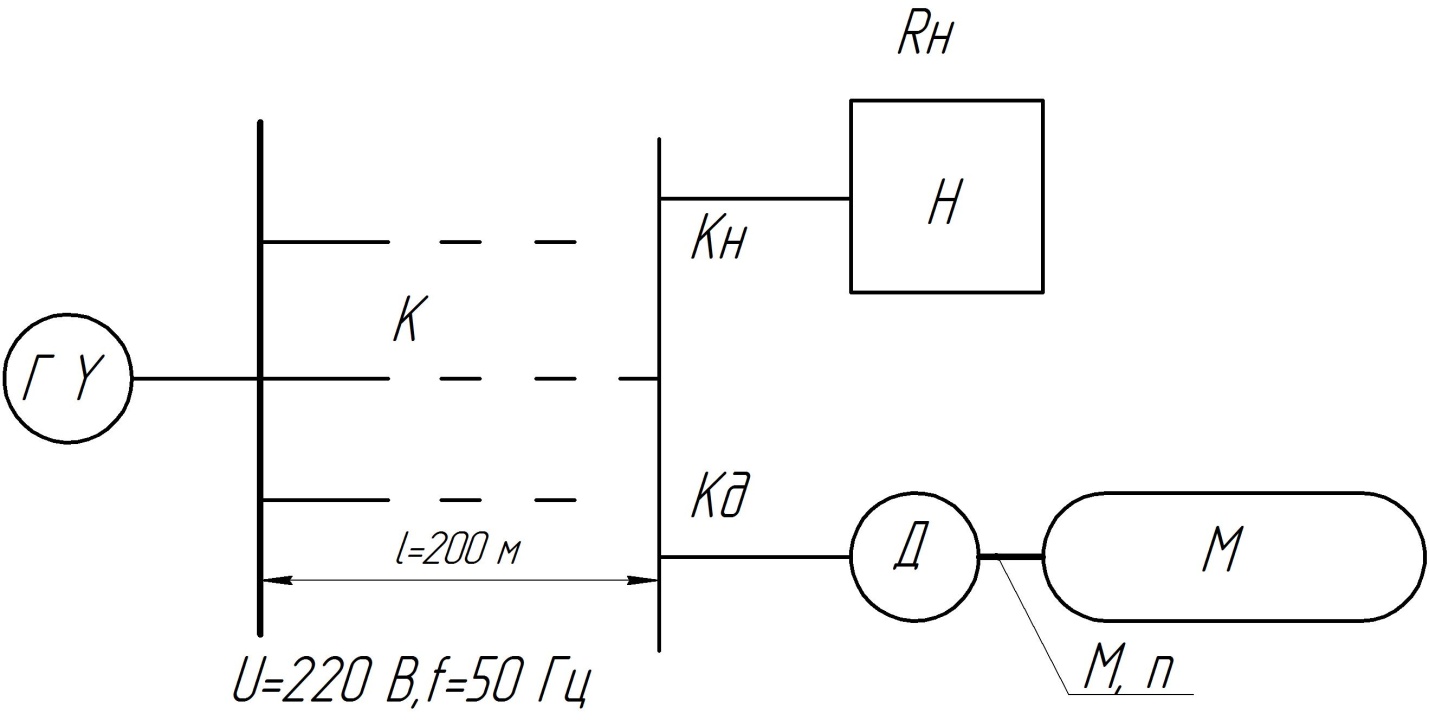

Схема участка судовой электроэнергетической сети.

Выбор камбузной плиты

1. Выберем камбузную плиту Н судового типа по напряжению U и потребляемой мощности P_н :

АПЭ 25

Род тока: трехфазный переменный.

Напряжение, В 220.

Потребляемая мощность, кВт 8,0

Кол-во и мощность нагревательных плит, кВт 3х2,2

Кол-во и мощность нагревателей духовок, кВт 2х1,0

2. Рассчитаем потребляемые из сети мощность P_нпотр и ток, полагая коэффициент полезного действия камбузной плиты η равным 90% и коэффициент мощности cosφ равным 1.

P_npotr = = 8888,9 Вт

3. Составим и вычертим эквивалентную трехфазную схему замещения Н с соединением фаз "звездой" (рисунок 2) и определим комплекс полного сопротивления каждой из фаз схемы замещения.

Определим расчетный ток участка кабельной сети для трехфазного потребителя при активной нагрузке:

I_rasH = = 23,8 A

Рассчитаем потери мощности в камбузной плите на полезное преобразование электрической энергии в тепловую:

P_H = 8888,9 – 8000 = 888,9 Вт

R_H = = 9,24 Ом

4. Рассчитаем участок судовой кабельной сети для камбузной плиты

В таблице 3 [1] для каждой площади сечения токопроводящих жил трехжильного кабеля марки КНРП указана допустимая сила тока при продолжительном, кратковременном и повторно-кратковременном режимах работы. Выберем сечение жил кабеля К_н (таблица 3[1]) типа КНРП по величине тока фазы.

Т.к. I_rasH = 23,8 А, то выберем кабель со следующими характеристиками:

F_H = 2,5 мм²

I_nagr = 24 A

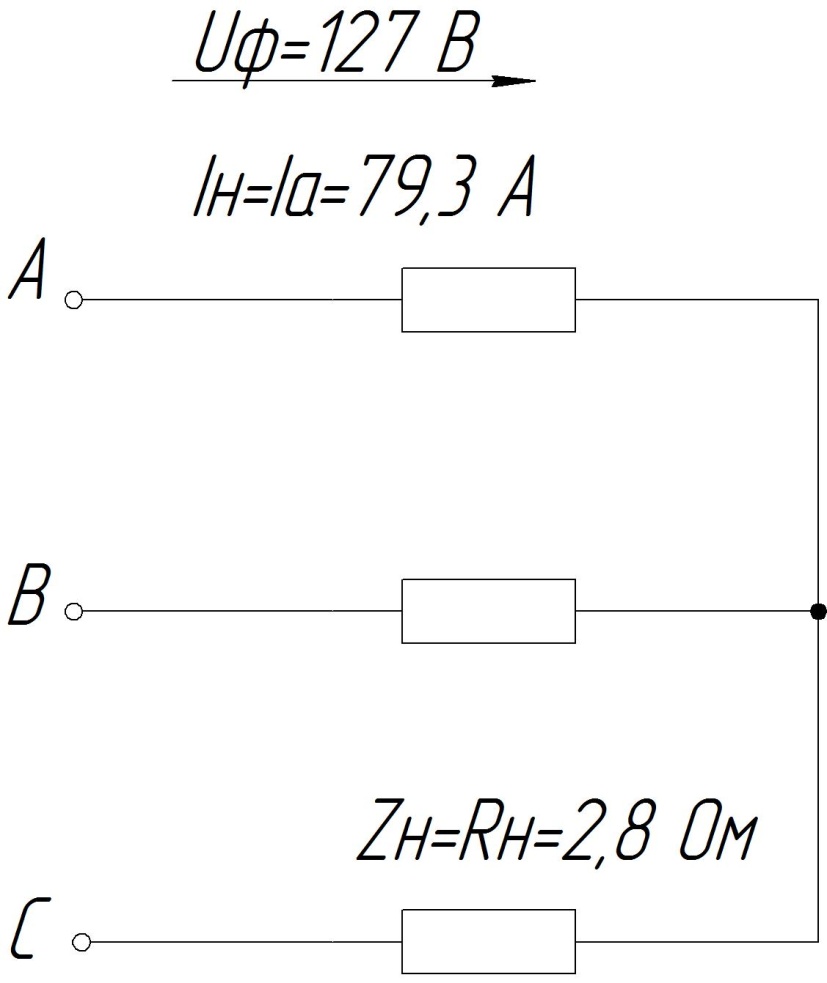

Схема замещения камбузной плиты.
