11. Одноковшовые погрузчики.

11.1. Назначение, классификация, конструктивные схемы.

Основное назначение одноковшовых погрузчиков в строительстве – выполнение погрузочно–разгрузочных операций с сыпучими, мелкокусковыми материалами и штучными грузами, а также для экскавации и погрузки в автосамосвалы (или отсыпки в отвал) грунтов І-ІІІ категорий и более прочных грунтов с предварительным рыхлением. Поэтому некоторые типы одноковшовых погрузчиков можно относить к машинам для земляных работ. Основным рабочим органом таких погрузчиков является ковш. Одноковшовые погрузчики классифицируют:

по грузоподъемности – малогабаритные (грузоподъемность до 0,5 т), легкие (0,5-2,0 т), средние (2,1-6 т), тяжелые (6,1-15 т), сверхтяжелые (свыше 15 т);

по расположению рабочего органа – с передним (наиболее распространены) и задним расположением;

по типу ходового оборудования – гусеничные, пневмоколесные и пневмогусеничные;

по способу разгрузки рабочего органа – с фронтальным, перекидным, полуповоротным и комбинированным оборудованием. При фронтальном оборудовании разгрузка ковша возможна только со стороны разработки материала; при перекидном – только задняя; для полуповоротного оборудования характерна боковая погрузка ковша; комбинированное оборудование позволяет производить и переднюю, и заднюю разгрузку.

Погрузчики выпускаются на специальных шасси и тягача, а также на специальных модификациях промышленных тракторов.

Привод рабочего оборудования одноковшовых погрузчиков в основном осуществляется гидроцилиндрами. По характеру воздействия гидроцилиндров на ковш механизмы погрузчиков разделяют на безрычажные и рычажные. Последние, в свою очередь могут быть одноступенчатыми и многоступенчатыми.

Наиболее распространенным механизмом является одноступенчатый механизм с перекрестной системой рычагов и механической системой слежения (рис. 11.1). Поворот ковша относительно стрелы производится гидроцилиндром 1, подъем ковша со стрелой гидроцилиндром 2.

Разгрузка ковша осуществляется поворотом ковша относительно стрелы гидроцилиндром 1 (постепенная или единовременная).

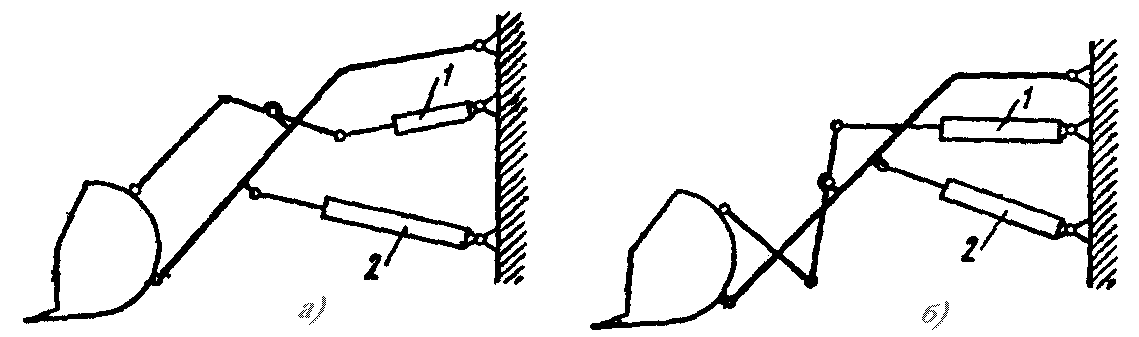

Рис.11.1 Одноступенчатый рычажный механизм погрузчика с системами рычагов: а - прямой; б – перекрестной; 1 – цилиндр поворота; 2 – цилиндр подъема.

Преимущественное применение получили фронтальные универсальные погрузчики на пневмоколесном ходу со всеми ведущими колесами. Опорная рама погрузчика может быть жесткой и шарнирносочлененной. Погрузчики с шарнирно–сочлененной рамой обладают высокой мобильностью, маневренностью и наиболее эффективно используются в стесненных условиях.

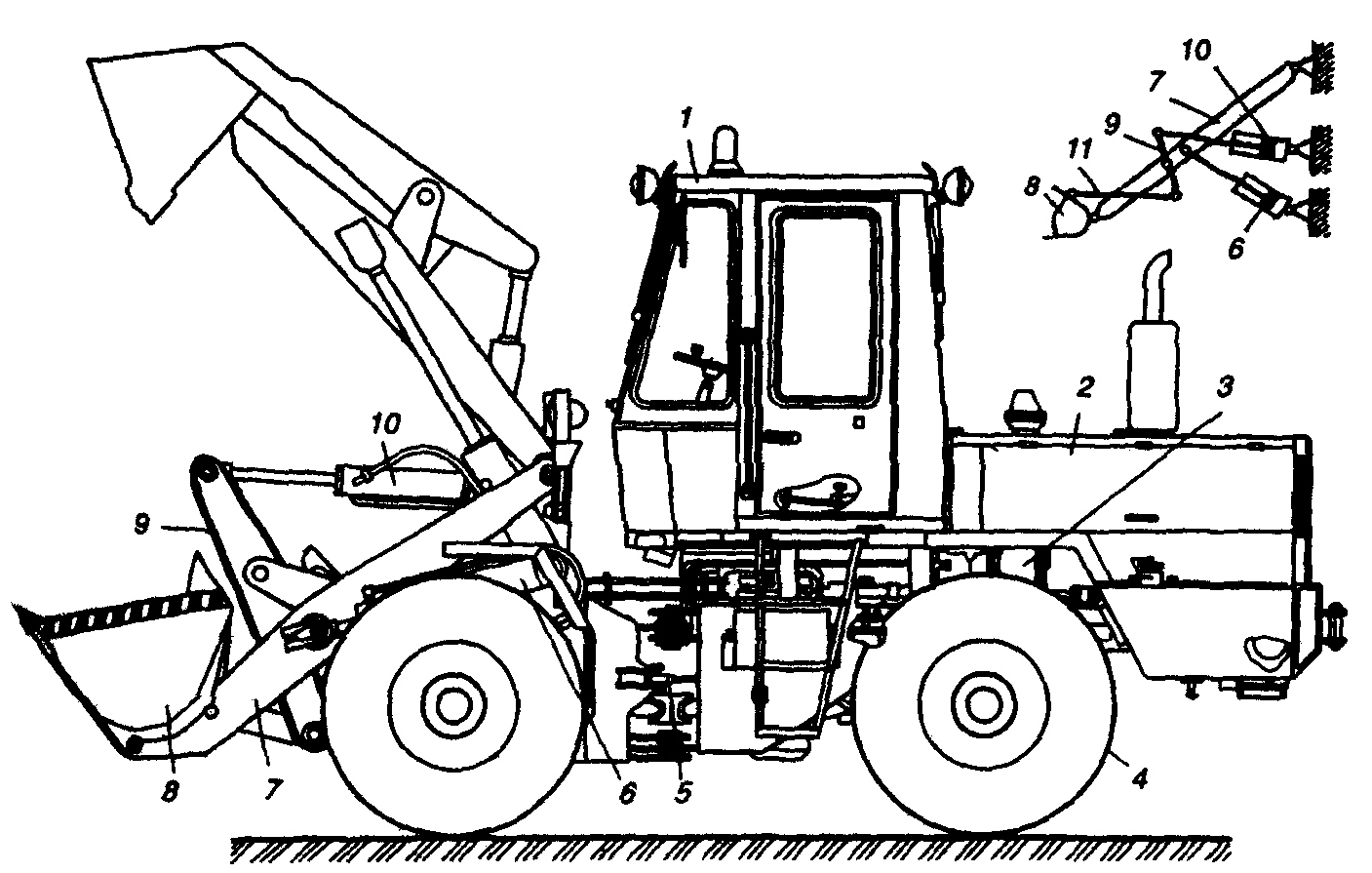

Погрузчик (рис.11.2) базируется на самоходном пневмоколесном двухосном шасси с шарнирно–сочлененной рамой 5, состоящей из двух полурам, угол поворота в плане которых может составлять ±40⁰. На передней полураме смонтировано погрузочное оборудование и жестко закрепленный передний мост. На задней полураме установлены: силовая установка 2, гидромеханическая трансмиссия, задний мост на балансирной раме и кабина оператора 1. Задний мост может качаться относительно продольной оси погрузчика, что обеспечивает высокие тяговосцепные качества машины. Рабочее оборудование погрузчика включает: ковш 8, рычажную систему, состоящую из стрелы 7, коромысла 9 и тяг 11, и гидросистему привода.

Гидромеханическая трансмиссия базового шасси погрузчика включает: гидротрансфермотор, гидромеханическую коробку передач, редуктор отбора мощности 3, карданные валы, передний и задний унифицированные ведущие мосты 4. Редуктор отбора мощности обеспечивает передачу крутящего момента от двигателя к коробке передач и независимый привод гидронасосов рабочего оборудования и гидравлического рулевого управления. Рулевое управление погрузчика со следящей гидравлической обратной связью включает гидравлический руль и два вспомогательных гидроцилиндра, с помощью которых происходит поворот полурам относительно друг друга. Гидросистема погрузочного оборудования обеспечивает управление стрелой и ковшом при выполнении рабочих операций и включает в себя: два шестеренных насоса, распределитель, гидроцилиндр 10 поворота ковша, два гидроцилиндра 6 подъема и опускания стрелы.

Рис.11.2 Фронтальный погрузчик.

Рис.11.3 Сменное рабочее навесное оборудование одноковшовых погрузчиков:

1 – ковш для скальных пород с зубьями; 2 – ковш без зубьев с прямолинейной режущей кромкой; 3 – то же с V – образной режущей кромкой; 4 – скелетный ковш; 5 – грузовые вилы; 6 – бульдозерный отвал; 7 – плужный снегоочиститель; 8 – захват для столбов и свай; 9 – ковш с принудительной разгрузкой; 10 – двухчелюстной ковш; 11 – захват для длинномеров; 12 – ковш для распределения бетона; 13 – захват для пакетов; 14 – кран; 15 – экскаватор; 16 – рыхлитель; 17 – роторный снегоочиститель; 18 – кусторез; 19 – корчеватель-собиратель; 20 – асфальтовзламыватель.

Основной ковш погрузчика вместимостью 1,0 м³ имеет прямую режущую кромку со съемными зубьями. Вместо основного ковша может быть установлен любой из семи видов сменных рабочих органов: ковши уменьшенной и увеличиной вместимости, двухчелюстной ковш, грузовые вилы, челюстной захват, крановая безблочная стрела.

Для производства работ в разных условиях одноковшовые строительные пневмоколесные погрузчики могут снабжаться сменными рабочими органами и навесным оборудованием, показанными на рис. 11.3.
