8.2. Кусторезы.
Кусторезы – это машины, состоящие из тягача и навесного рабочего органа для срезания кустарника и мелколесья на уровне земли при расчистке дорожных трасс, удаления древесно – кустарниковой растительности вдоль оросительных каналов и под линиями электропередач. По конструкции рабочего органа кусторезы бывают с пассивным и активным рабочим органом. Пассивным рабочим органом является навешиваемый спереди тягача отвал. По конструкции отвалов кусторезы бывают двухотвальные и одноотвальные. В качестве активных рабочих органов используют режущие аппараты типа горизонтальных дисковых или цилиндрических фрез.
Оборудование двухотвального кустореза (рис. 8.6, а) включает: рабочий орган - отвал 1 клинообразной формы с ножами 2, универсальную толкающую раму; ограждение трактора и систему управления.
Толкающая рама (рис. 8.7, а) представляет собой подковообразную унифицированную конструкцию из двух изогнутых полурам 2 коробчатого сечения. К переднему торцу полурам прикреплена съемная головка 1, служащая для соединения рамы с отвалом. Для соединения со штоками гидроцилиндров подъема и опускания рабочего органа на полурамах приварены проушины 3. Рама к трактору прикреплена с помощью сферических упряжных шарниров. Отвал (рис. 8.7 б) своим каркасом 7 опирается на раму 12 А – образной формы, каждая балка которой сварена из двух угловых профилей. К поперечной балке приварено гнездо 11 для съемной головки, к боковым сторонам рамы отвала приварены подкладки, усиленные наклонными подкосами. На подкладках установлены ножи 9, закрепленные болтами с потайной головкой. Ножи взаимозаменяемые. В месте соединения правой и левой подкладок приварен носовой лист 13 для раскалывания пней и раздвигания сваленных деревьев и собирания их в валки.

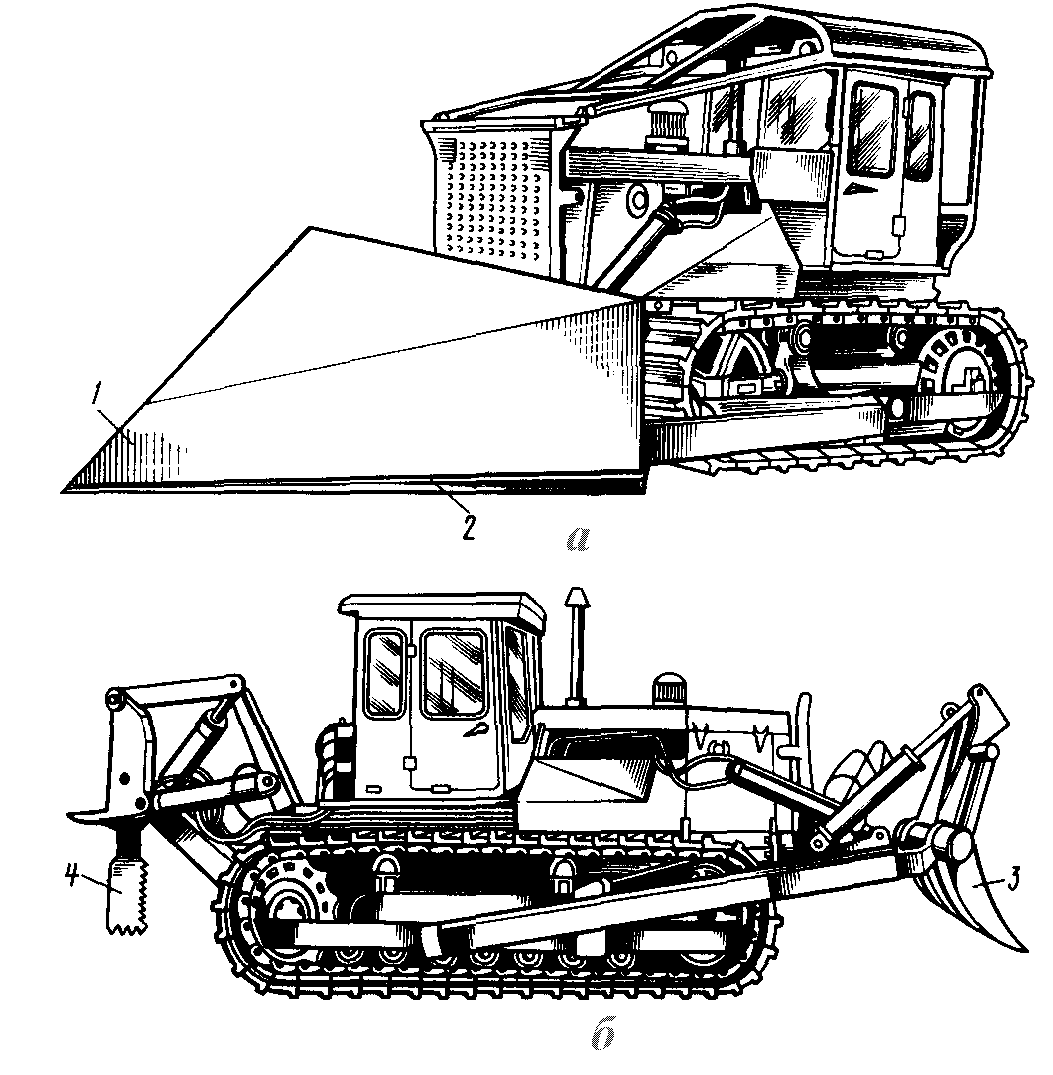

Рис. 8.6 Машины для подготовительных работ: а – кусторез; б – корчеватель – собиратель.
Для смягчения ударов толкающей рамы и отвала к нижней части упорных коробок отвала прикреплены амортизаторы 10 из листовой резины толщиной 25 мм. К верхней части упорных коробок приварены кронштейны пружинных амортизаторов 8.
Рабочий орган поднимается и опускается при помощи двух гидроцилиндров работающих от гидросистемы трактора.
Рис. 8.7 Рабочий орган кустореза.
Для заточки ножей отвала кусторезы снабжаются шлифовальной головкой, которая приводится в действие от редуктора привода трактора при помощи гибкого вала.
Для защиты кабины трактора от падающих деревьев и сучьев кусторез оборудован ограждением, сваренным из труб и покрытым стальным листом над кабиной.
Кусторезы активного действия в дорожном строительстве имеют ограниченное применение.
8.3. Корчеватели – собиратели.
Корчеватели – собиратели применяют для извлечения (корчевания) из грунта камней массой до 3 т, пней диаметром до 0,45 м, корневых систем, сплошной корчевки кустарника и мелколесья, транспортирования на близкое расстояние толканием пней, камней, кустарника и поваленных деревьев, а также погрузки камней и крупных пней в транспортные средства. На (рис. 8.6, б) показан корчеватель – собиратель на базе гусеничного трактора с передним и задним расположением навесных рабочих органов. Передний корчеватель имеет износостойкие сменные зубья 3, смонтированные на толкающей раме. Поворот зубьев относительно рамы в вертикальной плоскости и подъем опускание рамы с зубьями осуществляется гидроцилиндрами. Процесс корчевания крупных камней, пней и корней деревьев производится путем заглубления под них зубьев корчевателя и одновременном поступательном движении машины вперед. Задний корчеватель 4 смонтирован на балке подвески и меняет свое положение в вертикальной плоскости с помощью гидроцилиндров. Гидроцилиндры переднего и заднего корчевателей работают от гидросистемы трактора. Часовая производительность при корчевании пней составляет до 45….55 шт, при уборке камней – до 15….20 м3, при сгребании срезанных деревьев, выкорчеванных пней и кустарника – до 2500…4000 м2.
