5 Одноковшовые экскаваторы.
5.1 Назначение, область применения и классификация одноковшовых экскаваторов.
Экскаватор (от латинского excado – долблю, выдалбливаю) – это самоходная землеройная машина для разработки, перемещения, погрузки и укладки грунта. Его используют при строительстве промышленных и гражданских зданий и сооружений, автомобильных и железных дорог, аэродромов, гидротехнических систем и нефтепроводов, в карьерах при добыче строительных материалов и других полезных ископаемых.
О
дноковшовый
экскаватор (рис. 5.1) состоит из ходового
устройства 1
и поворотной части 2,
связанных между собой опорно-поворотным
устройствам 3.
Поворотная часть выполнена в виде рамы.
На ней установлено рабочее оборудование
(стрела 4,
рукоять 7,
ковш 6)
и привод, который с помощью силовой
установки и трансмиссии приводит в
движение рабочее оборудование и ходовое
устройство. В передней части на раме
размещена кабина 10
с органами
управления.

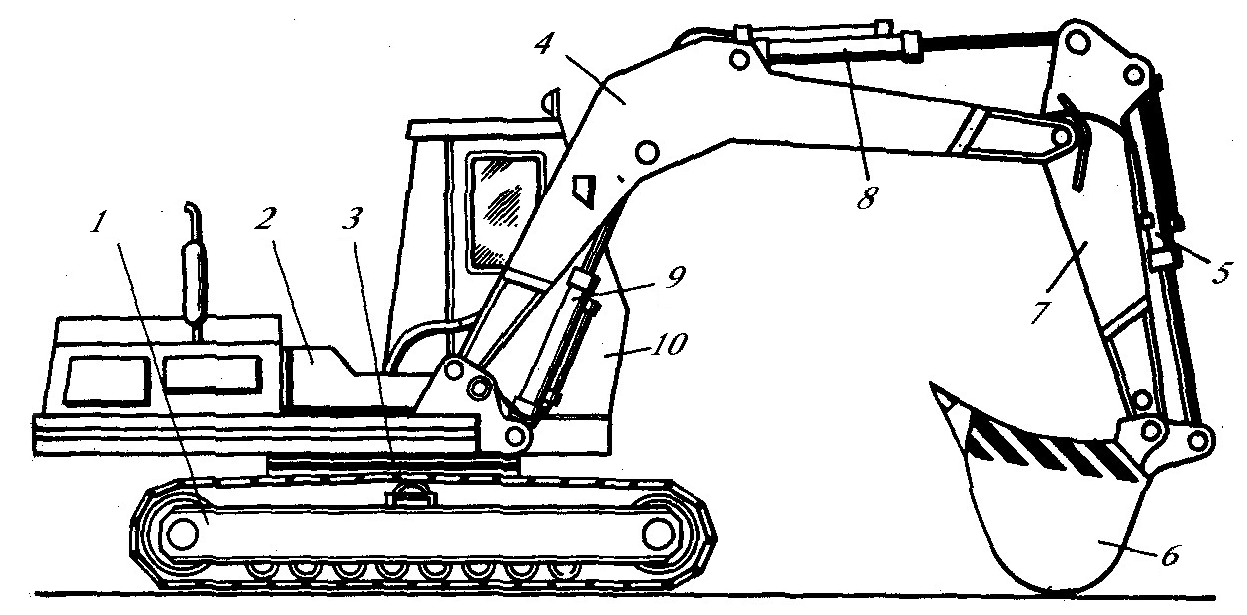

Рис.5.1 Одноковшовый строительный экскаватор.
Одноковшовые экскаваторы классифицируют по следующим основным признакам:
По эксплуатационному назначению: строительные универсальные, карьерные, вскрышные, специальные.
По типу ходового устройства: гусеничные (Г) и гусеничные с увеличенной поверхностью гусениц (ГУ), пневмоколесные (П), на базе трактора (Тр), на специальном шасси (СШ) и на шасси автомобиля (А), а также шагающие, рельсовые, шагающе-рельсовые и плавучие.
По исполнению рабочего оборудования: с гибкой (канатной) подвеской; с жесткой подвеской (элементы рабочего оборудования приводятся в движение гидроцилиндрами); с телескопической стрелой.
По силовой части привода: одно- и многодвигательные, электрические, с двигателем внутреннего сгорания, дизель-электрические.
По типу трансмиссий – с механическими, гидравлическими, электрическими и смешанными трансмиссиями .
По системам управления – с гидравлическим, пневматическим, электрическим и комбинированным (электропневматическими, электрогидравлическим) управлением.
По исполнению опорно–поворотных устройств: на полноповоротные и неполноповоротные.

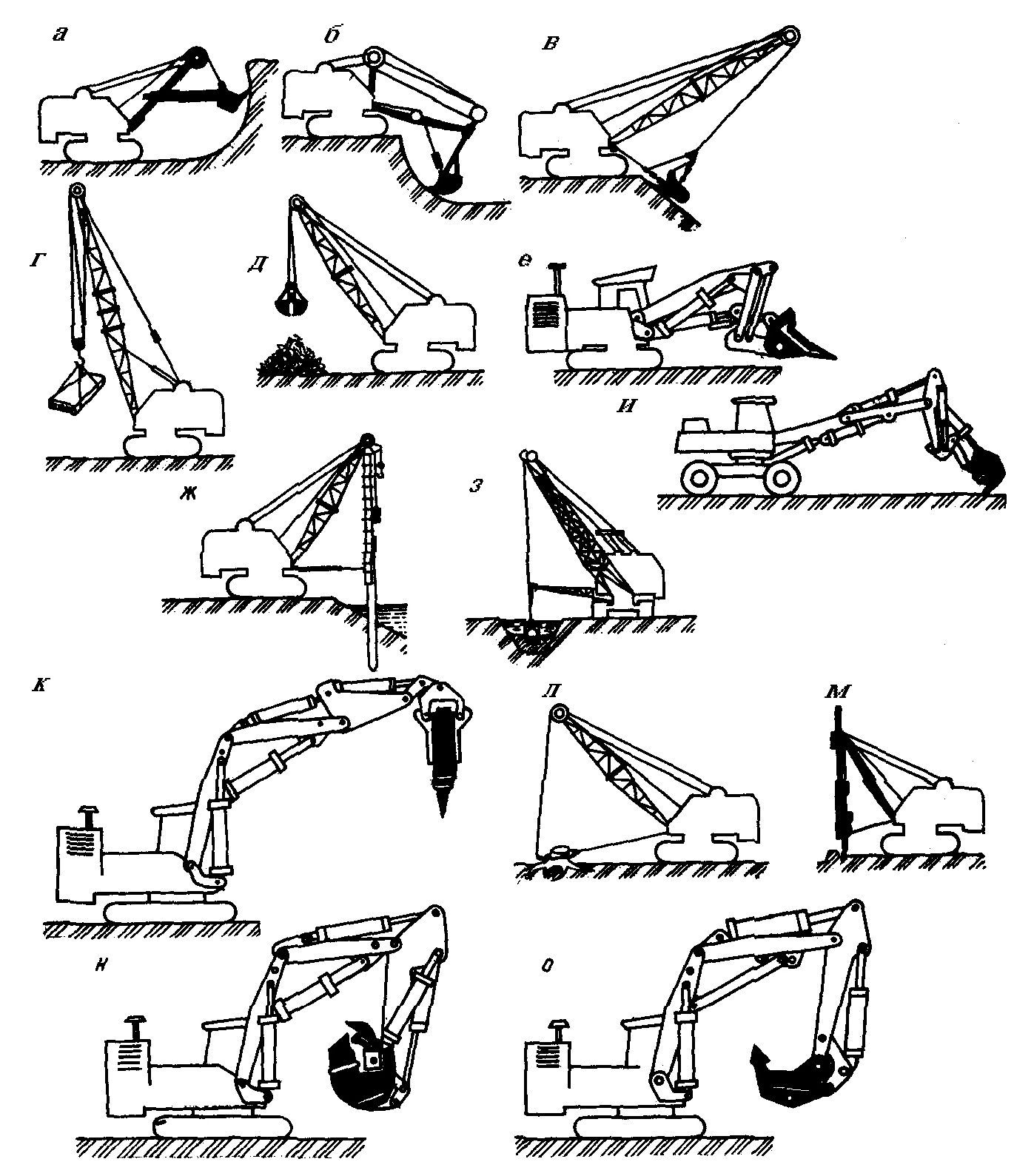

Рис.5.2 Виды сменного рабочего оборудования одноковшовых экскаваторов.
По видам рабочего оборудования (рис. 5.2) – прямая лопата (а); обратная лопата (б); драглайн (в); кран (г); грейфер (д); погрузчик (е); копер (ж); боковой драглайн (з); планировщик (и); гидромолот (к); корчеватель (л); дизель-молот (м); захватно-клещевое оборудование с рыхлителем (н); рыхлитель (о); и др.
Для сокращенного обозначения различных по исполнению моделей строительных экскаваторов пользуется системой индексов типа ЭО-0000. Первая цифра после дефиса обозначает размерную группу экскаватора, которой соответствует определенная вместимость ковша, вторая цифра – тип ходового устройства, третья – исполнение рабочего оборудования [с гибкой или жесткой (гидравлической) подвеской], четвертая – порядковый номер модели. Буквы (А, Б, В, ….Е) обозначают очередную модернизацию, а специальное климатическое исполнение машины обозначается: ХЛ – северное исполнение; Т – тропическое; ТВ – для влажных тропиков.
