Типи н основні параметри компресорних машин

Типи компресорних машин

Компресорні машини за величиною тиску поділяються на такі групи:

  1. низького тиску (надлишковий тиск до 0,1 кгс/см2) – вентилятори;

2) середнього тиску (надлишковий тиск 0,1-3 кгс/см2) без охолодження - газодувки;

3) високого тиску (надлишковий тиск від 3 кгс/см2 і вище) з охолодженням - компресори;

4) вакуумні (розрідження більше 0,5 кгс/см2) -вакуум-насоси.

Незважаючи на конструктивні відмінності кожної групи машин, принцип дії їх однаковий. Тому газодувки, вентилятори і вакуум-насоси можна розглядати як різновид компресорів.

Компресори діляться на поршневі, ротаційні, відцентрові, осьові і струменеві. Відцентрові компресори називаються турбокомпресорами і турбогазодувками. До відцентрових і осьових компресорів можуть бути віднесені вентилятори. Вакуум-насоси являють собою компресори, в яких газ засмоктується при розрідженні і виштовхується під тиском дещо більшим атмосферного.

Процеси стиснення газу

Роботу, витрачену на стиснення газу в компресорі, можна визначити із узагальненого рівняння Бернуллі (6-38). Зазвичай не враховують відмінності швидкостей газу ω1 і ω2 до і після стиснення, т. б. вважають, що ω1 = ω2. Тоді рівняння має вигляд:

l + q = i2i1.

З цього виразу випливає, що витрачена в компресорі робота l і підведене до газу тепло q витрачаються на збільшення ентальпії газу.

Теоретично процес стиснення газу в компресорі може бути адіабатичним або ізотермічним.

При адіабатичному стисненні тепло не підводиться до газу і не відводиться від нього, т. б. q = 0, і рівняння приймає вигляд:

l = i2i1.

У цьому випадку вся витрачена в компресорі робота обертається в тепло і витрачається на нагрівання газу, внаслідок чого його ентальпія зростає. При адіабатичному стисненні значно підвищується температура стисненого газу.

В ізотермічному процесі газ стискається при постійній температурі. У цьому випадку внутрішня енергія газу не змінюється (u1 = u2) і дотримується рівність рυ1 = рυ2. oтже, u1 + рυ1 = u2 + рυ2, або і1 = i2, т. б. ентальпія газу при стисненні не змінюється. Відповідно рівняння приймає вигляд:

l + q = 0, або l = q

Знак мінус перед q вказує на відведення тепла. Таким чином, при ізотермічному стисненні вся витрачена робота обертається в тепло і відводиться від газу, внаслідок чого температура, внутрішня енергія і ентальпія газу не змінюються. Отже, при ізотермічному стисненні газу необхідно охолоджувати компресор, щоб відводити тепло, еквівалентне витраченій роботі.

Процеси стиснення газу наочно можуть бути зображені на ентропійній, або тепловій, діаграмі Т - S (рис.).

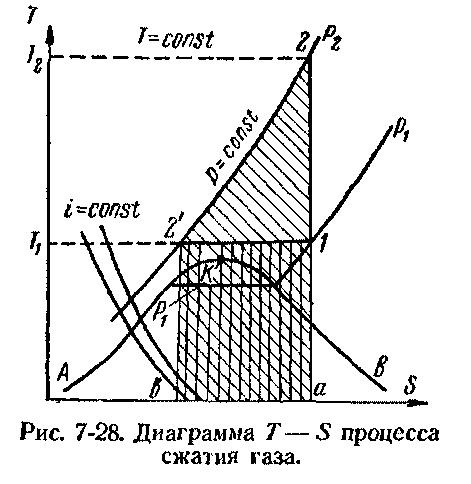

Рис. Діаграма Т – S процесу стиснення газу.

На осі ординат цієї діаграми відкладається абсолютна температура (Т), по осі абсцис - ентропія (S). Як відомо з термодинаміки, ентропія являє собою деяку функцію стану тіла, яка збільшується при підведенні до нього тепла, причому це збільшення тим менше, чим вище температура тіла.

На Т - S діаграмі нанесені лінії, відповідні постійному тиску (ізобари), і лінії, відповідні постійній температурі (ізотерми), які зображуються горизонтальними прямими. Лінія АКВ є прикордонною кривою. Область, що лежить нижче цієї кривої, відповідає вологому пару, гілка АК - рідини при температурі насичення, гілка КВ - сухому насиченому пару. Точка К є критичною точкою. Зліва від гілки АК знаходиться область рідини, праворуч від гілки КВ - область перегрітої пари. Так як випаровування і конденсація рідини протікають при постійних температурах і тиску, то в області вологої пари ізобари співпадають з ізотермами. Конденсація суміші вологих парів протікає при змінній температурі, тому в таких випадках ізобари в області вологої пари не збігаються з ізотермами.

Процеси стиснення газу в компресорі зображуються на діаграмі Т-S наступним чином. При адіабатичному стисненні q = 0, отже за формулою (7-31) Д5 = 0, т. Е. Процес йде без зміни ентропії (S = const). Тому процес зображується вертикальною лінією 1-2, причому точка 1 характеризує стан газу до стиснення і лежить на перетині ізобари pi і ізотерми Ti; точка 2 відповідає

Потужність компресорів

Теоретична потужність, що витрачається в компресорі, дорівнює добутку його продуктивності на роботу стиснення газу:

, кВт

або

.

У цих рівняннях:

l - теоретична робота стиснення, Дж/кг;

Q - продуктивність компресора, м3/хв.;

ρ - щільність газу, кг/м3;

G - кількість засмоктуваного газу, кг/с.

Для розрахунку теоретичної потужності, споживаної компресором, замість визначення величини l по Т-S-діаграмі можна користуватися такими формулами:

при ізотермічному стисненні газу:

, кВт,

при адіабатичному або політропічному стисненні газу:

, кВт.

де р21 - ступінь стиснення газу в компресорі, що дорівнює відношенню тиску нагнітання р2 (в н/м2) до тиску всмоктування р1 (в н/м2);

V- об’єм засмоктуваного газу, м3/с;

m - показник адіабати або політропи (залежно від характеру процесу стиснення газу).

Найменша робота затрачається при ізотермічному стисненні газу. Відношення потужності при ізотермічному стисненні Nіз до індикаторної потужності Nінд (яка визначається за індикаторною діаграмою) характеризує досконалість теплового процесу в компресорі, що працює з охолодженням газу, і носить назву ізотермічного к. к. д. (ηіз). Отже, індикаторна потужність дорівнює:

.

Для компресорів, що працюють без охолодження газу, визначають відношення потужності при адіабатичному стисненні до індикаторної потужності. Це відношення являє собою адіабатичний к. к. д. (ηад). Таким чином, індикаторна потужність складає:

.

Поршневі компресори

Типи поршневих компресорів

Поршневі компресори по числу ступенів стиснення діляться на одноступінчаті, двоступінчасті і багатоступінчасті, а за характером дії - на компресори простої (одинарної) і подвійної дії.

Одноступінчасті компресори виготовляються горизонтальними і вертикальними; горизонтальні компресори є здебільшого машинами подвійної дії, а вертикальні - простої дії.

Одноступінчатий компресор простої дії (рис.1 а) має циліндр 1, який з одного боку відкритий, а з іншого - закритий кришкою, в якій розташовані всмоктуючий і нагнітальний клапани 3 і 4. Поршень 2 з'єднаний безпосередньо з шатуном 5. Такі компресори відрізняються простотою будови - вони не мають сальника і повзуна (крейцкопфа).

У одноступінчатих компресорах подвійної дії (рис.1 б) газ в циліндрі 1 стискається по обидві сторони поршня 2; тому циліндр забезпечений двома всмоктуючими клапанами 3 і двома нагнітальними клапанами 4. Будова компресорів подвійної дії є складнішою, але зате, при рівній вазі і рівній займаній площі, вони дають вдвічі більшу продуктивність, ніж компресори простої дії.

Для охолодження стисненого газу циліндр, а іноді і кришки компресорів оснащують водяними сорочками (на рис.1 не показані). На корінний вал компресора насаджений маховик 8.

Для збільшення продуктивності одноступінчатих компресорів простої та подвійної дії вони виготовляються багатоциліндровими. У двоциліндровому компресорі простої дії (рис.1 в) поршні працюють паралельно, привід поршнів здійснюється від одного колінчастого вала з кривошипами, зсунутими один відносно одного на кут 90 або 180 °.

Для стиснення газу до надлишкового тиску вище 4-5 кгс/см2 (максимум 7 кгс/см2) застосовують багатоступінчасті компресори з двома і більше ступенями, причому газ охолоджується в холодильниках між ступенями стиснення.

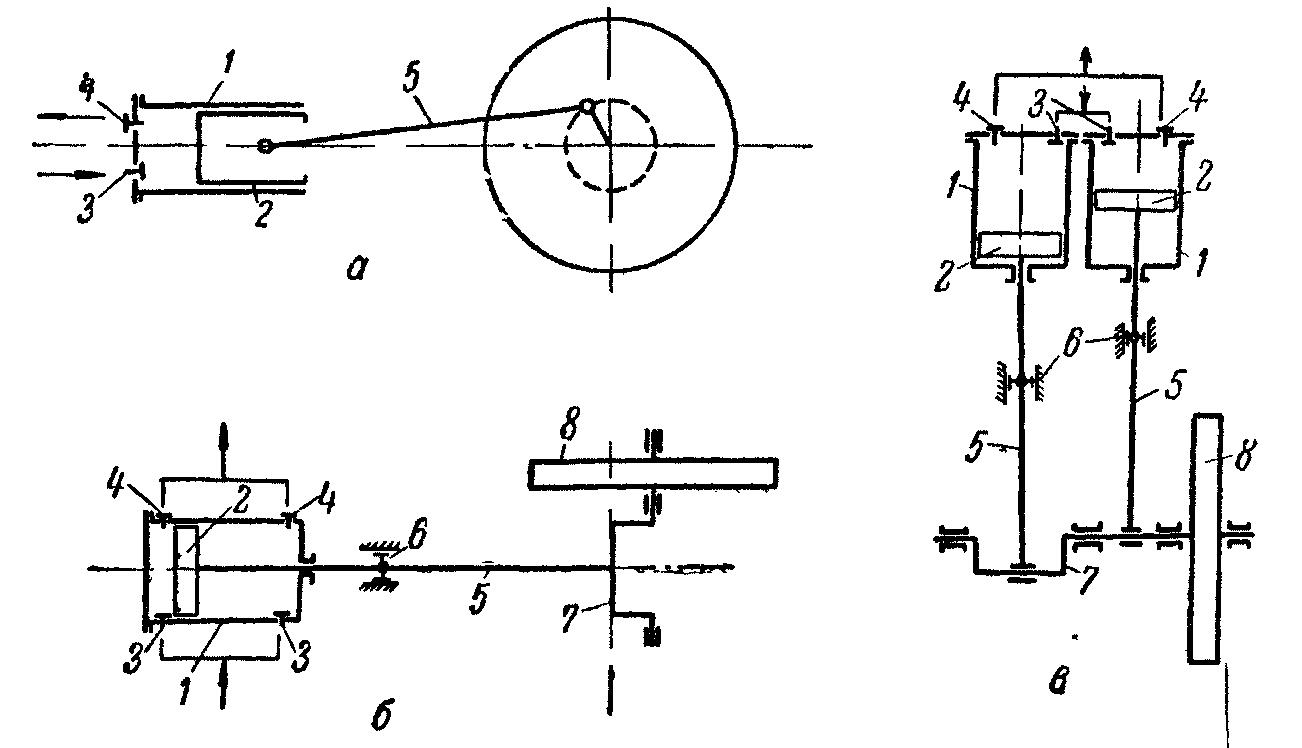

Рис. Одноступінчасті поршневі компресори:

а - одноциліндровий простої дії; б одноциліндровий подвійної дії; в - двоциліндровий простої дії; 1 - циліндр; 2- поршень; 3 - всасуючий клапан; 4 - нагнітальний клапан; 5- шатун; 6 - крейцкопф; 7-кривошип; 8- маховик.

Багатоступінчасті компресори виготовляють з послідовним розташуванням циліндрів (по одній осі) - системи тандем (рис.2, а) або з паралельним розташуванням циліндрів - системи компаунд (рис.2, б).

Двоступеневі горизонтальні компресори часто виготовляють одноциліндровими із ступінчастим або диференціальним поршнем (рис.2, в). Газ спочатку стискається в циліндрі 1 однією стороною поршня 2, потім охолоджується в проміжному холодильнику 9, з якого знову надходить у циліндр по інший бік поршня і стискається до заданого кінцевого тиску.

Горизонтальні компресори є тихохідними (n = 80-300 об/хв.). Вони з'єднуються з двигуном ремінною передачею. Вертикальні компресори швидкохідні (n = 300-350 об/хв. і більше) і з'єднуються з двигуном або безпосередньо, або через ремінну, зокрема клиноремінну передачу.

Багатоступінчасті горизонтальні компресори часто приводяться в дію тихохідним електродвигуном, ротор якого насаджений на вал компресора і служить одночасно маховиком.

З'єднання компресора з двигуном в один агрегат дає можливість значно зменшити площу, займану машиною, причому для більшої компактності циліндри компресора іноді розташовують V – подібно, під кутом один до одного (рис.2, г).

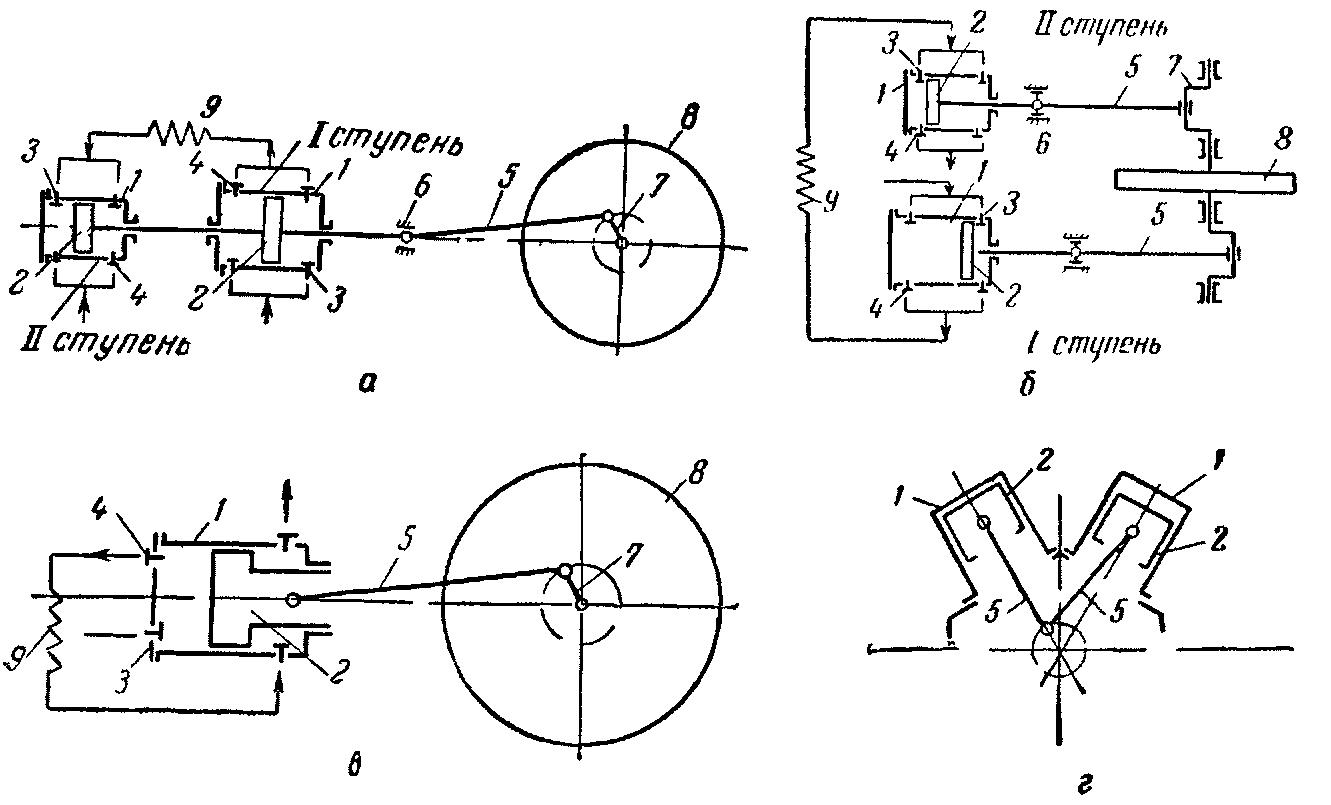

Рис.2 . Багатоступінчасті поршневі компресори:

а - системи тандем, б - системи компаунд; в - з диференціальним поршнем; г - з V - подібним розташуванням циліндрів; 1 - циліндр, 2 - поршень; 3 - всмоктувальний клапан; 4 - нагнітальний клапан; 5 - шатун; б-крейцкопф; 7-корінний вал; 6 - маховик; 9 - проміжний холодильник.

Стиснений газ з поршневих компресорів направляється до місць споживання через газозбірник (ресивер), що служить буфером для пом'якшення поштовхів газу, нерівномірно нагніваємого компресором, і коливань тиску газу при нерівномірному споживанні. У газозбірнику газ очищується від масла і вологи.
