Процесс создания самолета

1.1. Самолет как объект проектирования

Самолеты относятся к классу летательных аппаратов, использующих аэродинамический принцип полета. Они расходуют энергию запасенного топлива для создания движущей, подъемной и управляющих сил с помощью воздушной среды. В настоящее время это самый распространенный тип летательных аппаратов с огромным потенциалом дальнейшего развития, так как освоенная область скоростей и высот полета, в которой возможна реализация аэродинамического принципа полета, очень мала, а потребности общества в таких летательных аппаратах постоянно возрастают.

Как объект проектирования современный самолет представляет собой сложную техническую систему с развитой иерархической структурой, большим числом элементов и внутренних связей, возрастающих примерно пропорционально квадрату числа элементов. Так, планер современного широкофюзеляжного самолета состоит более чем из миллиона деталей.

В любом самолете можно выделить ряд функциональных подсистем, определяющих в совокупности его полезные свойства. Это: подсистема создания подъемной силы, подсистема, обеспечивающая устойчивость и управляемость самолета на заданной траектории, подсистема обеспечения движущей силы, подсистемы обеспечения целевой функции, жизнеобеспечения, обеспечения управления и навигации в различных условиях полета и др. Каждая из таких подсистем может включать в себя комплекс простых и сложных систем и отдельных элементов.

Расчленение самолета на подсистемы, удобное для изучения и анализа, отнюдь не означает, что они полностью автономны. Системы самолета взаимосвязаны и взаимообусловлены. Например, в настоящее время для сверхзвуковых маневренных самолетов широкое применение находят так называемые интегральные схемы, основанные на объединении крыла, фюзеляжа, силовой установки, систем управления и устойчивости с целью достижения максимальной эффективности.

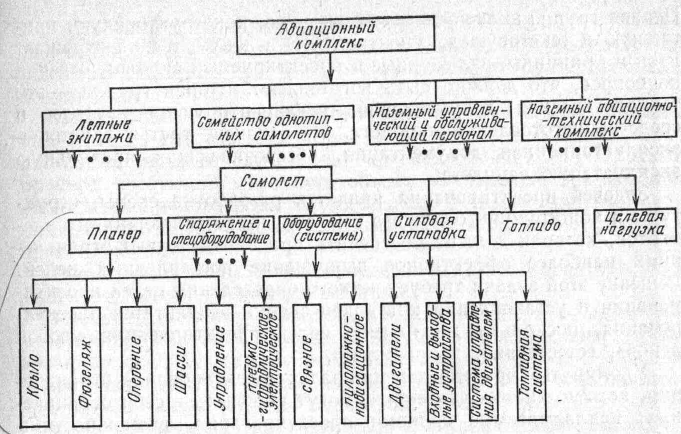

Рис. 1.1. Функционально-структурная схема самолета в авиационном комплексе

С другой стороны, самолет сам по себе – это техническое устройство, средство, мертвое вне действия, вне производства. И только как элемент более сложной системы, включающей самолетные парки и летные экипажи, технические средства и персонал для подготовки самолета к полету, технические средства и персонал для обеспечения полета, самолет способен выполнять определенные задачи. Следовательно, самолет является подсистемой сложной системы более высокого иерархического уровня – авиационного комплекса, под которым понимается органическое сочетание людских и материальных ресурсов и действиями которого вырабатывается определенный полезный для общества эффект. Функционально-структурная схема самолета как элемента авиационного комплекса представлена на рис. 1.1. Авиационный комплекс, в свою очередь, является элементом транспортной системы или системы обороны страны.

Отмеченная специфика самолета диктует необходимость применения системного подхода к его проектированию. Теоретической базой такого подхода является наука – системотехника.
