2.5Армирование монолитной плиты сварными рулонными сетками
Между главными балками можно уложить две, три, четыре сетки с нахлестом распределительных стержней 50-100 мм, причем ширина сеток принимается не менее 2 м.
При двух сетках необходима ширина сетки:
(2.17)
где c-минимальная длина нахлестки распределительных стержней;
с1-минимальная длинна свободных концов распределительных стержней;
Можно принять между главными балками 2 сетки с шириной В=3030 мм с действительным нахлестом:
с=50+(3030-2945)=135мм.
При трех сетках необходима ширина сетки
(2.18)
Можно принять между главными балками 3 сетки с шириной В=2350 мм с действительным нахлестом:
с=50+(2350-1970)=430 мм.
При трех сетках необходима ширина сетки
(2.19)
Можно принять между главными балками 4 сетки с шириной В=2350 мм с действительным нахлестом:
с=50+(2350-1483)=917 мм.
Окончательно принимаем вариант с двумя сетками с наименьшей длинной нахлеста с=135 мм
Находим длину рабочего стержня
L=28000-2·250+2·10·ø=28000-2·250+2·10·4=27580мм
Ширина принятой сетки С1 В=3030мм, находим количество стержней n сетки в 1 м ее ширины, приняв шаг 100мм:
В/100=3030/100=30,3, следовательно n= 31 стержень с шагом 100мм в сетке шириной 1 м.
Находим ширину свободных концов продольных стержней сетки с1:
Принимаем шаг распределительной арматуры 350 мм при шаге рабочей арматуры 100мм, находим количество стержней n распределительной арматуры в сетке С1:
L/350=27580/350=78,8 , следовательно n=79
Ширина свободных концов поперечных стержней с2:
27580-78·350=280мм,
устраиваем доборный шаг 230мм, тогда
Таблица 3-Армирование плиты рулонными сетками
Сечение |
Площадь сечения, требуемая по расчету Ast, см2 |
Принятое армирование |
Марка сетки |
||||
рабочей арматуры |
распределительной арматуры |
||||||
диаметр |
шаг |
площадь сечения, Ast, см2 |
диаметр |
шаг |
|||
Средние плиты и средние опоры с учетом окаймления |
1,22 |
4 |
100 |
1,26 |
4 |
350 |
|
Крайняя плита и крайняя опора без учета окаймления: -основная сетка
|
1,34 |
4 |
100 |
1,26 |
4 |
350 |
|
Находим требуемую по расчету площадь сечения в дополнительной сетке в крайней плите и крайней опоре:
,
т.к. площадь одного стержня ø4 Ast=0,126
cм2>0,08см2,а
минимальный шаг стержней сетки 50мм, то
в середине крайнего пролета и на крайней
опоре дополнительно приваривается по
одному стержню ø4.
Таблица 4- Определение массы сеток
Марка сетки |
Количество, шт. |
Масса, кг |
Масса сетки, кг |
||
продольлной арматуры |
поперечной арматуры |
продольной арматуры |
поперечной арматуры |
||
|
31 |
79 |
|
|
|
Расчет
прочности ж.б. элементов на действие
поперечных сил производится из условия:
-
расчетная поперечная сила от внешних
воздействий;
-
поперечная сила, воспринимаемая ж.б.
элементом без поперечного армирования;
(2.14)
но не менее
(2.15)
где
.
Принимаем k=2,0
Поскольку
условие
выполняется,
расчет поперечной арматуры не производится
и согласно конструктивным требованиям
постановка поперечной арматуры не
требуется.
3 Расчет второстепенной балки
3.1 Исходные данные
Размеры
второстепенной балки
мм
(размер в осях),
мм,
мм,
шаг второстепенных балок
м;
размеры сечения главной балки:
мм,
мм.
Для бетона класса С 12/15 принимаем расчетные характеристики бетона: МПа; , тогда
МПа;
3.2 Определение расчетных пролетов
Расчетный пролет для крайних пролетов (рисунок 6):
,
(3.1)
мм.
Расчетный пролет для средних пролетов:
,
(3.2)
мм.

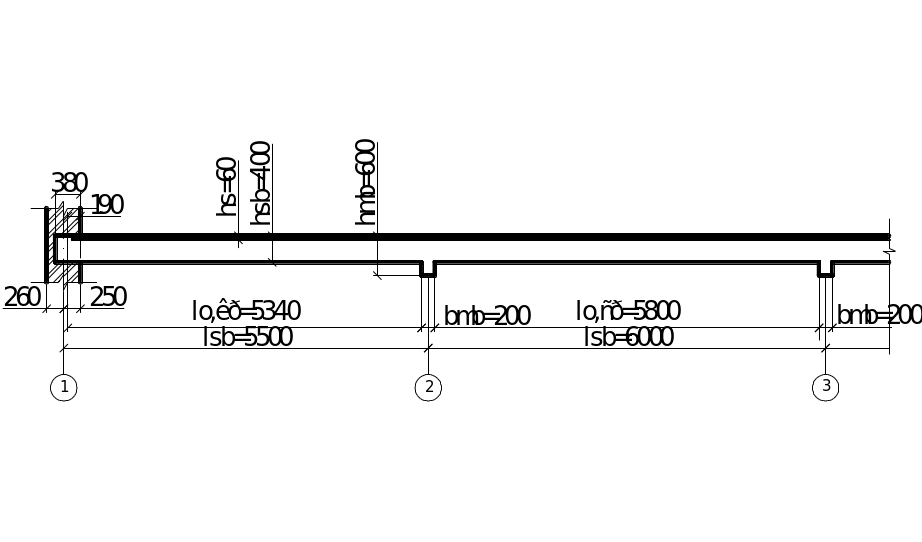

Рисунок 6 – К определению расчетных пролетов второстепенной балки
3.3 Подсчет нагрузок на второстепенную балку
Второстепенная
балка работает совместно с прилегающими
к ней участками плит, т. е. расчетное
сечение будет тавровое с шириной полки
в сжатой зоне
,
равной расстоянию между осями (шагу)
второстепенных балок:
мм.
Определение погонной нагрузки в килоньютонах на метр на второстепенную балку сводим в таблицу 5.
Таблица 5 – Подсчет нагрузок на 1 м. п. второстепенной балки
Вид нагрузки |
Нормативная нагрузка, кН/м |
|
Расчетная нагрузка, кН/м |
Постоянная
нагрузка
- от веса пола и монолитной плиты нормативная:
- от собственного веса второстепенной балки
|
4,872
1,36 |
1,35 |
6,577
1,836 |
Итого |
6,232 |
|
8,413 |
Временная
нагрузка
-
по заданию
|
6,96 |
1,5 |
10,44 |
