8 Расчет стыка колонн
Техническими правилами по экономному расходованию основных строительных материалов рекомендуется выполнять колонны без стыков на несколько этажей.
Из условия производства работ стыки колонн назначают на расстоянии 1-1,2 м выше перекрытия. При выбранных конструкциях и условиях работы колонны наиболее целесообразным является стык с ванной сваркой продольных стержней.
Для осуществления этого стыка в торцах стыкуемых звеньев колонн в местах расположения продольных стержней устраивают подрезки. При четырех стержнях подрезки располагают по углам, как показано на рис. 2.10 Продольные стержни выступают в виде выпусков, свариваемых в медных съемных формах. После сварки стык замоноличивают бетоном того же класса или ниже на одну ступень класса бетона колонны.
Принят бетон класса С16/20 и выпуски арматуры длинной 30 мм и диаметром 20 мм из стали S500.
Стык такого типа должен рассчитываться для стадий: до замоноличивания как шарнирный на монтажные (постоянные) нагрузки и после замоноличивания как жесткий с косвенным армированием на эксплуатационные (полные) нагрузки.
Рассмотрим устройство стыка на первом этаже, где действует продольная сила: от полных нагрузок Nsd =996,847кН.
При расчете стыка до замоноличивания усилие от нагрузки воспринимается бетоном выступа колонны, усиленным сетчатым армированием (Nrd1) и арматурными выпусками, сваренными ванной сваркой (Nrd2). Поэтому условие прочности стыка имеет вид:
(8.1)
где 0,75 - коэффициент, учитывающий неравномерность распределения напряжений под центрирующей прокладкой;
Аса - площадь смятия, принимаемая равной площади центрирующей прокладки или, если она приваривается при монтаже к распределительному листу и толщина листа не менее 1/3 расстояния от края листа до центрирующей прокладки, площади листа;
-
коэффициент продольного изгиба выпусков
арматуры;
Atotl - площадь сечения всех выпусков арматуры;
-приведенная
призменная прочность бетона.
Размеры сечения подрезки из условия размещения медных форм принимаем b1*h1=6*6cм,a расстояние от грани сечения до оси сеток косвенного армирования в пределах подрезки с2 = 10мм; за пределами подрезки с1 =20 мм.
Тогда площадь части сечения, ограниченная осями крайних стержней сетки косвенного армирования:
(8.2)
Центрирующую прокладку и распределительные листы в торцах колонн назначаем толщиной 2 см, а размеры в плане: центрирующей прокладки - 6х6см, что не превышает 1/4 ширины колонны, и распределительных листов 15х15 см.
За
площадь сечения асо
принимаем
площадь распределительного листа,
поскольку его толщина 20мм превышает
расстояния от края листа до центрирующей
прокладки
,т.е.
Aсо
= 15х 15 = 225 см2.
Принимаем Ас1 = Аeff = 684см2 .
К
оэффициент,
учитывающий повышение прочности бетона
при смятии:
(8.3)
где
:
kf- коэффициент принимается по табл. 7.6 [1], для элементов с косвенным
армированием kf = 1,0
Сварные сетки конструируем из проволоки Æ4 S500 с fyd=435 МПа и
Аsx = Аsy= 0,2см2. Размеры ячеек сетки должны быть не менее 45 мм, не более
l/4xbK и не более 100 мм. Шаг сеток следует принимать не менее 60 мм, не более 150 мм и не более 1/3 стороны сечения. Расчётная длина длинных стержней - 26,0 см, коротких - 16 см.

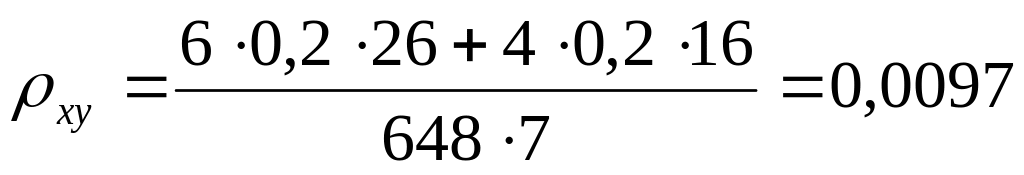

Коэффициент косвенного армирования:
(8.4)

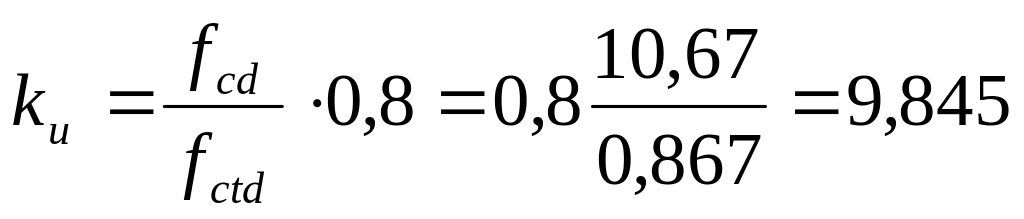

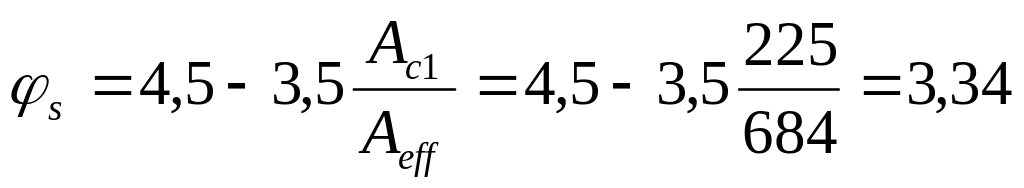

Коэффициент эффективности косвенного армирования:
(8.5)
(8.6)
Здесь , т.к. расчёт ведётся в стадии монтажа (переходная расчётная ситуация).

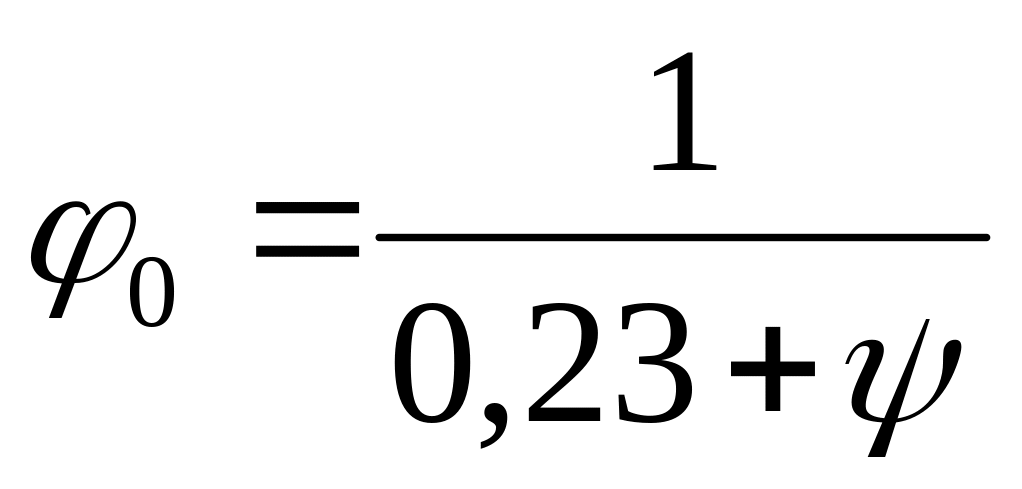

Значение
,
определяемое по формуле 7.150 [1]
(8.7)

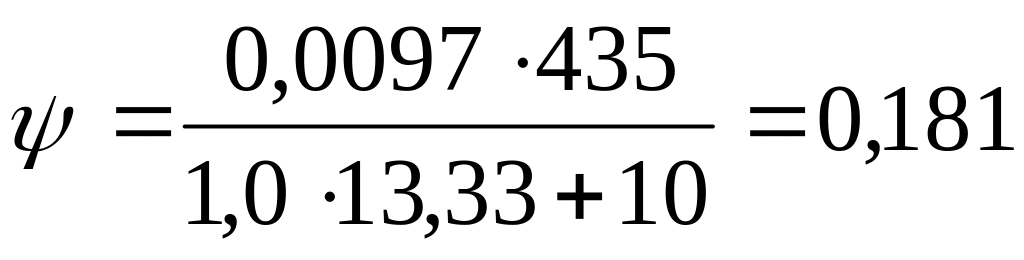

где
(8.8)
Тогда

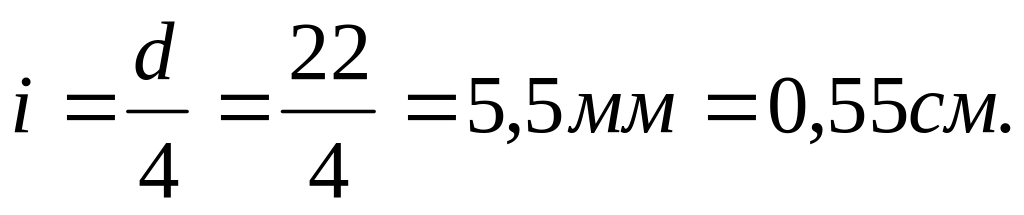

Для вычисления усилия Nrd2 определяем радиус инерции арматурного стержня диаметром d =22мм
Расчётная
длина выпусков арматуры равна длине
выпусков арматуры, т.е. lo=l=
30см.

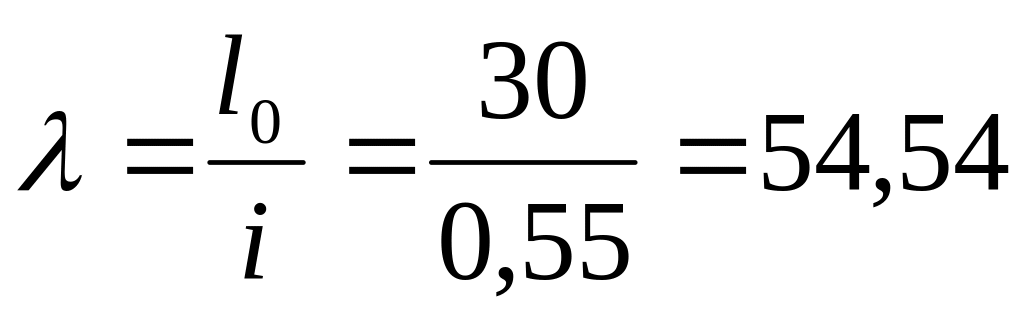

Гибкость
выпусков арматуры

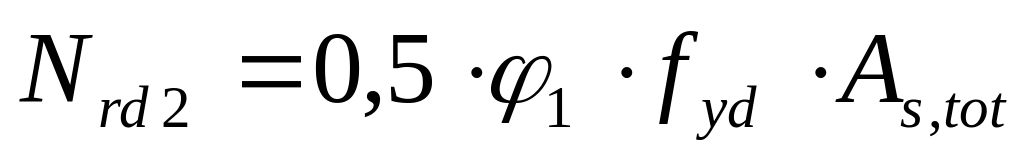

Коэффициент продольного изгиба арматуры по табл. 6.16 [2] = 0,736 Усилие, воспринимаемое выпусками арматуры:
(8.9)
Предельная продольная сила, воспринимаемая незамоноличенным стыком:
nrd = Nrd1+ Nrd2
Nrd1 = 935,38+ 486,8 = 1422,18 кН> Nsd = 1248,47 кН.
Таким образом, прочность колонны в стыке до замоноличивания намного больше усилий, вызванных нагрузкой даже в стадии эксплуатации. Проверку прочности стыка в стадии эксплуатации можно не производить, т.к. добавится еще прочность замоноличенного бетона.

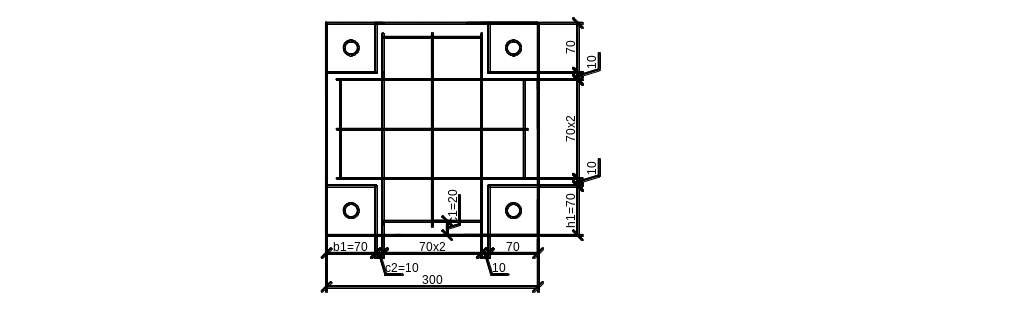

Рисунок 16-к расчету стыка колонн.
