6 Расчет и конструирование ребристого междуэтажного перекрытия в сборном железобетоне

6.1 Выбор расположения плит и ригелей. Назначение основных габаритных размеров элементов перекрытия

Тип здания – гражданское; размер здания в осях А х Б = 28х47м; количество этажей n₁ = 3; высота этажа H₁ = 3,9м; тип панелей перекрытия – пустотные; нормативная временная нагрузка на перекрытие p^н = 2,9кН/м²; район строительства - г.Брест; снеговая нагрузка S_o = 0,8кН/м²; класс бетона: плиты – С1²/₁₅; ригеля – С¹⁶/₂₀; класс рабочей арматуры плиты S500 , ригеля – S500.

Сборное перекрытие состоит из плит и поддерживающих их балок (ригелей), которые опираются на колонны и стены. Ригели могут располагаться вдоль или поперек здания. В курсовом проекте, поскольку ригели проектируется из обычного железобетона, рекомендуется пролет ригеля принимать не более 6м. При проектировании курсового проекта в качестве сборных плит в промышленных зданиях применяются пустотные плиты.

Оси ригелей располагаем вдоль здания, т.е. вдоль осей 1-11 (в поперечном направлении) с таким расчетом, чтобы длина плит не превышала 6м. Для рассматриваемого здания средние пролеты принять равными (по осям) м. Ригель принимаем таврового профиля с полкой в нижней зоне со скошенными боковыми гранями. Сечение колонны 300х300 мм.

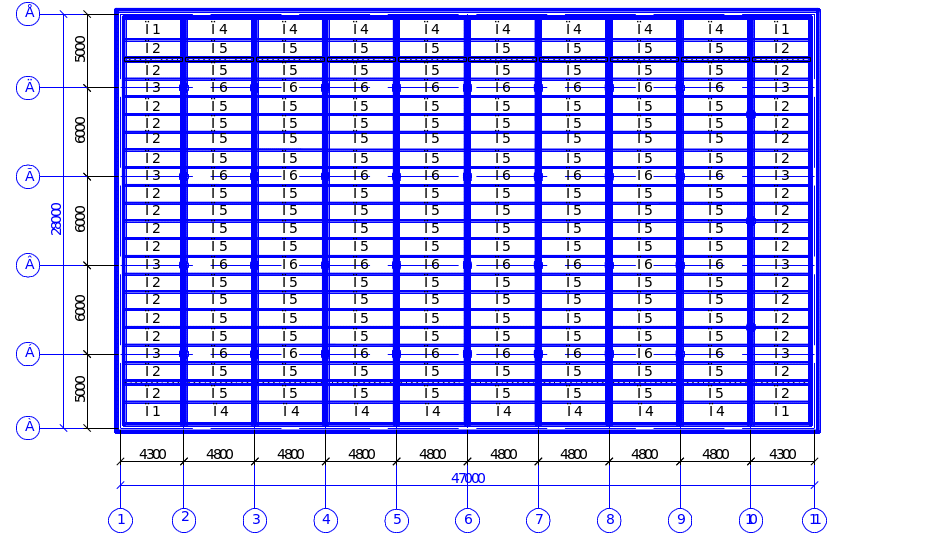

Рисунок 12 – Расположение ригелей и колонн.

Размеры плиты: ширина – 1200 мм; 1500мм; высота –220 мм; длина – 4100 мм, 4600мм.

Рабочая арматура ригеля класса S500.

Бетон класса С16/20.

7 Расчет и конструирование сборного ригеля

7.1 Расчет нагрузок, действующих на плиту

Таблица 7 – Подсчет нагрузок на плиту.

Вид нагрузки	Нормативная нагрузка, кПа		Расчетная нагрузка, кПа
Постоянная : - плиточный пол мм =20кН/м3	0,2	1,35	0,27
- цементно-песчаная стяжка мм, кН/м3	0,33	1,35	0,45
- ж/б плита мм, кН/м3	3	1,35	4,05
Итого	3,53		4,766
Переменная : - по заданию	2,9	1,5	4,35

7.2 Расчет нагрузок, действующих на ригель

Нагрузка на ригель – это нагрузка, взятая с плиты (полная) плюс собственный вес ригеля. Для определения нагрузки от массы ригеля, задаемся размерами его сечения: h= ; ширину сечения сечения назначают как .Принимаем 200мм.

Все нагрузки, действующие на ригель приведены в таблице 8.

Таблица 8 – Подсчет нагрузок на ригель.

Вид нагрузки	Нормативная нагрузка, кН/м		Расчетная нагрузка, кН/м
Постоянная нагрузка : - от веса пола и многопустотной плиты нормативная: расчетная: - от собственного веса ригеля	16,944 2,25	1,35	22,87 3,038
Итого	19,194		25,91
Временная нагрузка : - по заданию	13,92	1,5	20,88

Определим расчетный пролет ригеля (рисунок 13).

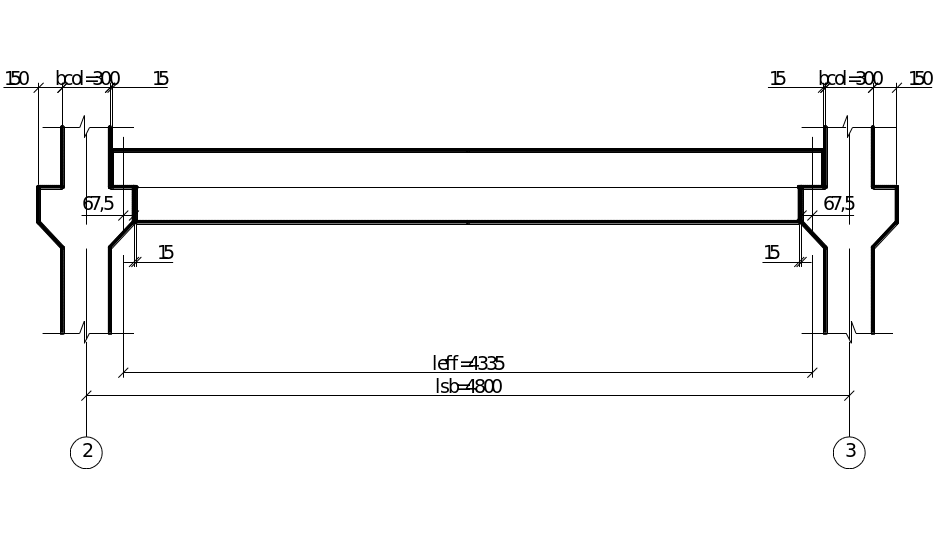

Рисунок 13 – К определению расчетного пролета ригеля.

(7.1)
