МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД
КИЇВСЬКИЙ КОЛЕДЖ ЛЕГКОЇ ПРОМИСЛОВОСТІ
Затверджую
заступник директора з
навчальної роботи
__________ В.В.Царук
«___»________2012 р.
Б І Л Е Т И
для підсумкового екзамену з дисципліни
«Основи конструювання виробів»
Для напряму підготовки – 5.051602 «Технологія виробів легкої промисловості»
Спеціальності – 5.05160202 «Виготовлення виробів із шкіри»
Індекс дисципліни за робочим навчальним планом – 27
Циклова комісія – «Технології та обладнання взуттєвого виробництва»
Розглянуто та рекомендовано до Розроблено викладачем
затвердження на засіданні циклової Бойченко Л.В.
комісії Підпис ____________
Протокол №____ «___»_________2012 р.
від «___»__________ 2012р.
Голова ЦК Бойченко Л.В.
Підпис ____________
МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД
КИЇВСЬКИЙ КОЛЕДЖ ЛЕГКОЇ ПРОМИСЛОВОСТІ
Розглянуто цикловою комісією Протокол №___ від_______2012 р. |
ЕКЗАМЕНАЦІЙНИЙ БІЛЕТ № 1 з дисципліни «Основи конструювання виробів» спеціальність 5.05160202 курс IIІ група В - 09 |
Затверджено заст. директора з навчальної роботи
__________2012 р. |
І Тестові питання
1. Нижня поверхня взуттєвої колодки
1) слід
2) площадка
3) бокова
2. Визначити найменування групи колодок під цифровим позначенням 0
малодитяче 6) чоловіче
дівоче 7) для ясельного віку
хлопчаче 8) дошкільне
пінетки 9) для школярів хлопчиків
жіноче 10) для школярів дівчаток
3. Призначення колодок з металевою пластиною в п’ятковій частині сліду
1) для створення чіткої грані по сліду при клейовій
затяжці або цвяховому методі кріплення
2) для виготовлення взуття комбінованими способами
затяжки та методами кріплення
3) для виготовлення взуття нитковими або клейовими
методами кріплення та затяжки
4. Який матеріал колодки використовують для виготовлення взуття методами лиття, пресової
вулканізації та рідкого формування
1) деревина
2) метал
3) поліетилен
5. Визначити правильний індекс взуттєвої колодки за наступною характеристикою: шкільні
дівочі напівчобітки утеплені на середньому каблуці 30 мм та середньою формою носочної
частини
8232 – 16 6) 9822 – 32
2313 – 4 7) 6121 – 11
9523 – 17 8) 5212 – 42
8353 – 23 9) 3112 – 48
4432 – 15 10) 8421 – 8
6. Зовнішня деталь верху взуття, що закриває тильну поверхню пальців стопи
1) союзка 5) язичок
2) носок 6) задинка
3) берець 7) ЗЗР
4) халява
7. Внутрішня деталь низу взуття, до якої прикріплюється затяжна кромка заготовки верху
взуття
1) підошва 4) підложка
2) основна устілка 5) платформа
3) каблук
8. Показник затрат сировини, матеріалів, палива, енергії та ін. на виробництво взуття
1) трудомісткість
2) матеріаломісткість

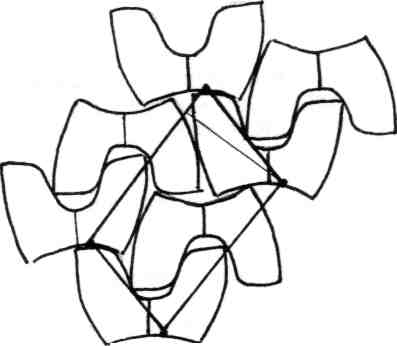

9. Який варіант суміщення шаблонів при побудові модельних шкал представлений на рисунку?
1) кожна послідуюча деталь розташована відносно попередньої з поворотом на 180º
2) деталі одного ряду розміщенні в одну сторону, а суміжного – в протилежну з поворотом на 180º
3) кожна послідуюча деталь у вертикальному ряді розташована відносно
попередньої під кутом 50 - 60º
4) деталі розташовані вертикальними рядами і направлені в одну сторону
5) декілька деталей комплекту суміщають по типу «гнізда»
10. Взуття, що призначене для носіння на вулиці і в приміщенні кожного дня
1) для активного відпочинку 6) профілактичне
2) модельне 7) для людей похилого віку
3) повсякденне 8) спеціальне
4) спортивне 9) ортопедичне
5) виробниче
11. Система моделювання взуття, за основу якої приймають дані обміру стоп і колодок, при цьому креслення має вигляд ліній, проведених під певними кутами
1) графічна
2) жорсткої оболонки
3) за допомогою ЕОМ
4) копіювальна
5) копіювально - графічна
12. Формула розрахунку І-ої базисної лінії
1) 0,41 х Lр 4) 0,48 х Lp
0,23 х Lр 5) 0,68 х Lp
0,62 х Lр 6) 0,78 x Lp
13. Від чого відкладають величину затяжної кромки?
1) осі О'Х'
2) осі ОХ
3) нижнього контуру УРК
14. Величина припуску при настрочному шві і однорядній строчці для з'єднання шкіряних деталей
складає
1) 4 мм 4) 8 мм
2) 5 мм 5) 9-10 мм
3) 7-8 мм
15. Підошва, в якій укорочена п'яткова частина і у готовому взутті заходить під каблук
1) формована підошва 4) підошва з крокулем
2) профільована 5) підошва з язичком
3) плоска

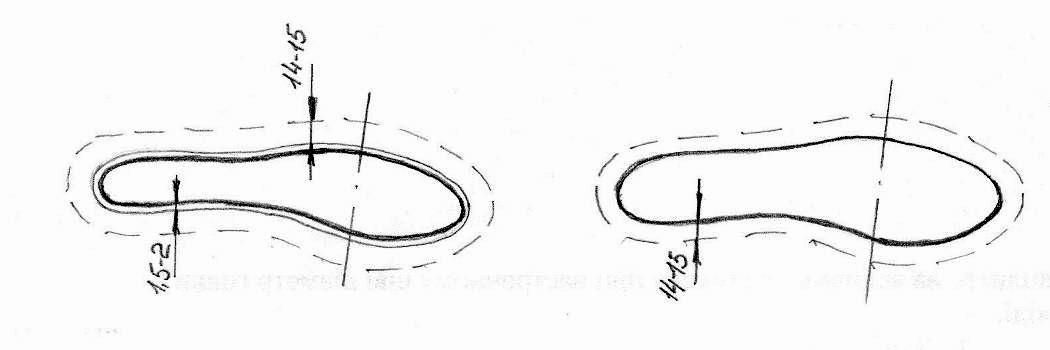

16. Визначити правильну побудову простилки
1)
2)
17. Цільна зовнішня деталь, яка утворює корпус сумки, об'єднуючи стінки (передню і задню), дно,
клінчики
клапан 5) напалок
полотно 6) платок
клінчик 7) стрілка
стінка 8) сердечко
18. Визначити середній розмір асортименту при середній довжині стопи колективу 267 мм
1) N + 0 4) N + 3
2) N + 1 5) N + 4
3) N + 2 6) N + 5
ІІ Практичне завдання
Спроектувати контури деталей верху черевика з настрочною союзкою і цілими деталями з виконанням необхідних розрахунків та проставлянням всіх розмірів
