Тема 5

Практическое занятие 5

Приборы радиационной разведки и дозиметрического контроля облучения

План:

1. Назначение, состав и подготовка прибора ДП-5 (А, Б, В) к работе.

   1. Определение прибором ДП-5 уровня радиации на местности.

   2. Определение прибором ДП-5 степени зараженности предметов и обнаружение β-излучения.

2. Комплект индивидуальных дозиметров ИД-1.

1. Назначение, состав и подготовка прибора ДП-5 (А, Б, В) к работе

Поражение людей ионизирующими излучениями радиоактивных веществ может произойти в результате внешнего и внутреннего облучения. Основную опасность представляет внешнее гамма-излучение. Степень поражения зависит от доз излучения, т. е. энергии излучения, поглощенной организмом.

Выявление и разведка зон радиоактивной зараженности различных объектов, индивидуальный дозиметрический контроль человека является важнейшими видами обеспечения действия сил ГЗ при сложных кризисных ситуациях.

Ядерная энергия развивается ускоренными темпами. В этих условиях по расчетам ученых с вероятностью 70% серьезные аварии на АЭС будут происходить каждые четыре - пять лет. Из этого следует, что органы радиоактивной разведки должны иметь наиболее совершенные, высокоэффективные инструментальные средства прогноза, разведки и контроля. Радиационная разведка должна проводиться в чрезвычайных ситуациях активно, непрерывно, своевременно.

В этой связи большое значение приобретает изучение студентами дозиметрических приборов и практическая работа с ними.

По окончании университета, многие из вас как специалисты, примут практическое участие в решении вопросов по защите рабочих и служащих от возможных аварий, катастроф, связанных с радиоактивным заражением местности.

Поэтому данное занятие направлено на изучение и отработку практических навыков в работе с ДП-5, ИД-1. Успешное усвоение студентами данного занятия позволит им в будущем успешно решать задачи в практической деятельности по оценке радиационной обстановки как, в мирное, так и в военное время.

ДП-5(А, Б, В) предназначен для измерения уровня радиации на местности, степени заражения объектов и обнаружения бета-зараженности поверхности объектов.

Мощность экспозиционной дозы гамма-излучения определяется в мр/ч или р/Ч. В комплект прибора входят:

 прибор в футляре с ремнем и контрольным источником;

 удлинительная штанга;

 колодка питания для подключения прибора к внешнему источнику постоянного тока напряжения 3,6 и 12 в;

 комплект эксплуатационной документации (техническое описание и инструкция по эксплуатации);

 комплект запасного имущества;

 укладочный ящик.

Устройство прибора

Прибор состоит из измерительного пульта и зонда, соединенного с пультом при помощи гибкого кабеля длиной 1, 2 м. Зонд герметичен и имеет цилиндрическую форму. В зонде расположена плата усилителя с двумя газоразрядными счетчиками и усилитель - нормализатор. На плату надевается стальной корпус с окном для индикации бета - излучения. Окно заклеено этилцеллюлозной водостойкой пленкой. Зонд имеет поворотный экран, который в положении «Б» отрывает окно, на корпусе есть два выступа, которыми зонд ставится на обследуемую поверхность при индикации бета - зараженности. Пульт состоит из следующих основных узлов: панель, кожух, шасси, крышка отсека питания.

На панели измерительного пульта размещаются:

 микроамперметр со шкалой 0 – 200 Р/ч и 0 – 5 мР/ч;

 переключатель поддиапазонов на 8 положений;

 потенциометр регулировки режима (ДП-5А);

 кнопка сброса показаний;

 тумблер подсвета шкалы;

 гнездо включения телефона;

 пробка корректора «механический нуль» (ДП-5А).

Подготовка прибора к работе

1. Произвести внешний осмотр прибора и пристегнуть к футляру поясной и плечевой раздвижные ремни.

2. Установить корректором стрелки микроамперметра на «0» шкалы.

3. Подключить источники питания (3 элемента типа 1,6 ПМЦ – Х 1,05 (КБ-1), два из которых используются для питания схемы прибора, обеспечивая непрерывную роботу в течение 40 ч. а третий подсветки шкалы). При этом переключатель должен быть в положении «Выключено», а ручка «Режим» повернута до упора против часовой стрелки.

4. Включить прибор:

 ручка переключателя поставить в положение «Реж»;

 плавно вращая ручку потенциометра «Реж» по часовой стрелке, установить стрелку микроамперметра на метку шкалы;

 при необходимости включить подсвет шкалы.

5. Проверить работоспособность прибора на 2, 3, 4, 5, 6 поддиапазонов, для чего необходимо:

 открыть контрольный источник, вращая защитную пластину вокруг оси;

 повернуть экран зонда в положение «Б»;

 установить зонд над контрольным препаратом;

 подключить телефон.

Работоспособность прибора проверяется по щелчкам в телефоне. При этом стрелка микроамперметра должна зашкаливать на шестом и пятом поддиапазонах, отклоняться на четвертом поддиапазоне, а на третьем и втором может не отклоняться из-за недостаточной активности контрольного источника. Сравнивать показания прибора на диапазоне х 10 с показанием, записанным в формуляре на прибор в разделе XIY.

6. Ручку переключателя поддиапазонов поставить в положение «Реж». Прибор готов к работе.

1.1. Определение прибором дп-5 уровня радиации на местности

Измерение уровней гамма-излучения на местности

При радиационной разведке уровни радиации на местности измеряют на первом диапазоне (200) в пределах от 5 до 200 Р/Ч, на втором (х100) до 5Р/Ч.

Прибор подвешивается на шею и должен находиться на высоте 0,7-1 м от поверхности земли, зонд установлен в положении «Г» и находится в футляре. Переключатель поддиапазонов в положении «200» и снимают показания по нижней шкале. При показании ниже 5Р/Ч переключатель поддиапазонов установить в положение х100 и снимают показания по верхней шкале. Уровень радиации равен показанию микроамперметра х на 1000 в мР/ч.

1.2. Определение прибором дп-5 степени зараженности предметов и обнаружение β-излучения

Определение степени радиоактивного заражения различных поверхностей.

Определение степени заражения кожных покровов людей их одежды, техники, транспорта, продовольствия, воды и др. различных предметов проводят на поддиапазонах «х1000, х100, х10, х1, х0,1».

Вначале определяют гамма-фон, при этом на зонде прибора необходимо установить положение «Г» на 0,7-1 м от поверхности земли и в 15-20 м от измеряемого объекта. Затем зонд подносить к исследуемой поверхности на расстояние 1-1,5 см – производится отсчет. Из полученной величины вычитается значение гамма-фона. Полученный результат (разность) – есть величина радиоактивного заражения объекта.

Обнаружение бета-излучений.

Для этого:

 установить экран на зонде в положение «Г» и поднести к обследуемой поверхности на расстояние 1-1, 5 см. Переводя переключатель поддиапазонов последовательно до получения показаний на 2, 3, 4, 5 или 6 поддиапазоны, определяют величину гамма-излучения;

 затем экран зонда переводится в положение «Б» и опять подносят к обследуемой поверхности на расстояние 1-1,5 см. Увеличение показания прибора свидетельствует о наличии бета-излучения.

2. Особенности устройства, состав и подготовка прибора дп-5 в к работе

Измеритель мощности дозы ДП-5В предназначен для из­мерения уровней гамма-радиации и радиоактивного загрязне­ния различных поверхностей по гамма-излучению и позволяет обнаружить бета-излучение. Прибор имеет звуковую индика­цию ионизирующего излучения на всех поддиапазонах, кроме первого.

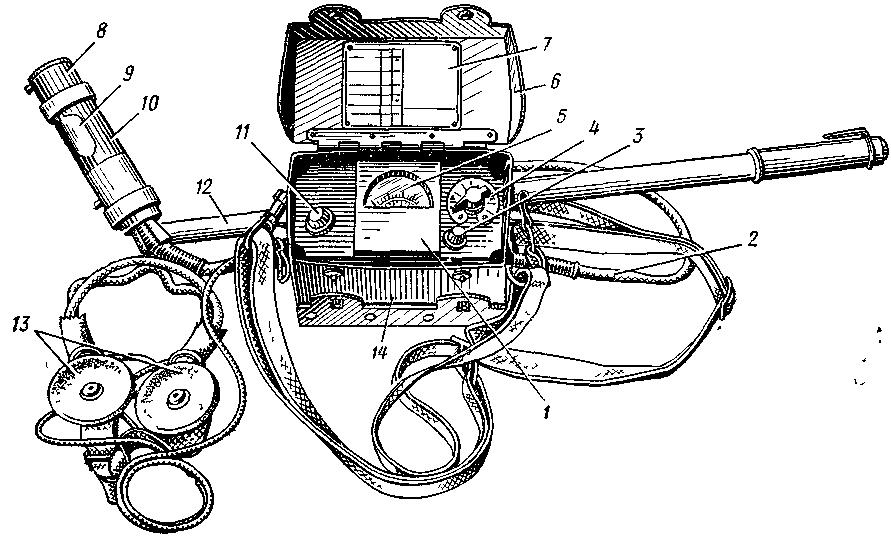

Рис. 1. Измеритель мощности дозы ДП-5В

1 — измерительный пульт; 2 — соединительный кабель 3 — кнопка сброса показаний 4 — переключатель под­диапазонов, 5 — микроамперметр, 6 — крышка футляра прибора 7 — таблица допустимых значений заражения объектов, 8 — блок детектирования 9 — поворотный экран 10 — контрольный источник 11 — тумблер подсвета шкалы микроамперметра, 12 — удлинительная штанга 13 — головные телефоны 14 — футляр

В комплект прибора ДП-5В (рис. 1) входят: измеритель мощности дозы ДП-5В в футляре, два раздвижных ремня, удлинительная штанга, делитель напряжения для подключе­ния прибора к внешнему источнику постоянного тока напря­жением 12 и 24 В, головные телефоны, комплект ЗИП, тех­ническое описание и инструкция по эксплуатации, формуляр и укладочный ящик.

Блок детектирования имеет поворотный экран, который мо­жет фиксироваться на корпусе блока детектирования в поло­жениях «Б», «Г» и «К». В положении «Б» открывается окно в корпусе блока детектирования, в положении «Г» окно за­крыто экраном, в положении «К» против окна устанавлива­ется вмонтированный в корпус контрольный источник. На корпусе имеются два выступа, которыми блок детектирования ставится на обследуемую поверхность при контроле ра­диоактивного загрязнения и обнаружения бета-излуче­ния.
