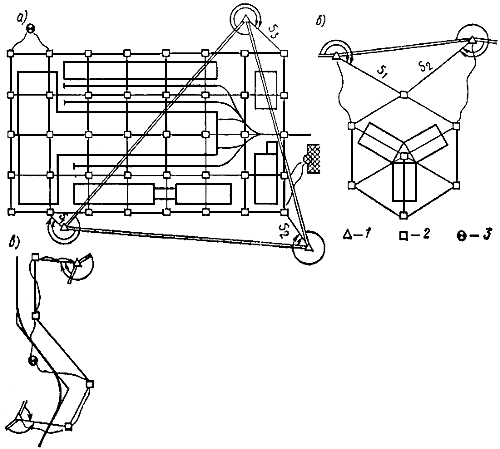

Примерные схемы построения разбивочной сети строительной площадки

а - строительная сетка; б - центральная система; в - теодолитный ход; 1 - пункты государственной

геодезической сети; 2 - пункты разбивочной сети строительной площадки; 3 - репер

ПРИЛОЖЕНИЕ 8

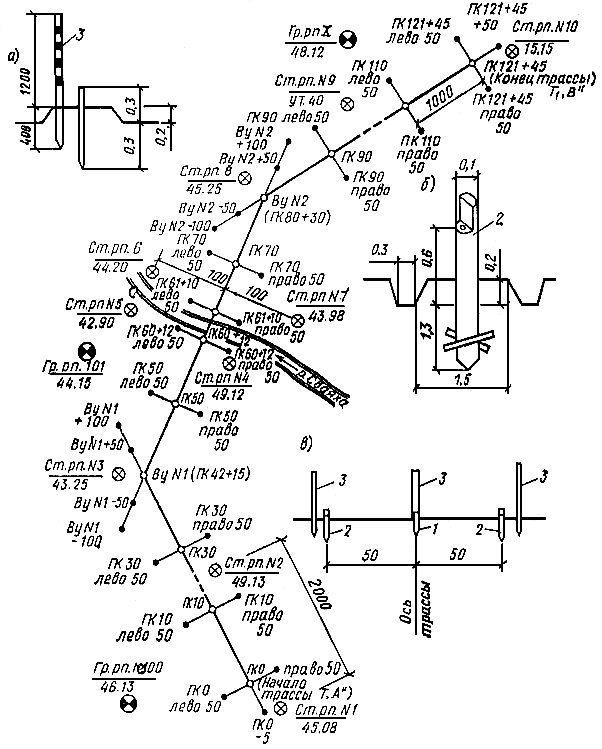

СХЕМА ЗАКРЕПЛЕНИЯ ОСИ ТРАССЫ МАГИСТРАЛЬНОГО ТРУБОПРОВОДА

а - временный знак по трассе трубопровода (все размеры даны в метрах); б - постоянный знак по трассе;

в - схема закрепления знаков по оси трассы; 1 - временные знаки;

2 - постоянные знаки; 3 - опознавательные вехи

Литература

1. Машимов М.М. Уравнивание геодезических сетей - М.: "Недра", 1979.

2. Пакет программ предварительной математической обработки геодезических сетей (ГЕОПС-1А) / Гринберг Г.М., Михайлов Г.М. - М.: Госстрой СССР, ЦНИИПИАСС, 1976.

3. Пакет программ для составления уравнений погрешностей, формирования системы нормальных уравнений и оценки качества уравнений параметрическим способом (ГЕОПС-2А) / Гринберг Г.М., Михайлов Г.М. - М.: Госстрой СССР, ЦНИИПИАСС, 1976.

4. Уравнивание комбинированных линейно-угловых сетей планового обоснования на ЭВМ ЕС-1022 (АСОТ 33) / Поволоцкий Е.С. - М.: Госстрой СССР, ЦНИИПИАСС, 1981, вып.1-98.

5. Программа расчета инженерно-геодезических и аналитических сетей на ЭВМ "Минск-22" (РИГАС). - М.: Гипротис, 1971.

6. Маркузе Ю.И., Киселев М.Н., Чесноков Ю.М. О программе уравнивания полигонометрических сетей на ЭЦВМ "БЭСМ-6". - "Геодезия и картография", 1975, N 12.

7. Инструкция к программе уравнивания сетей планового обоснования для ЭВМ "Минск-22" / Лущинский И.Г. - М.: Госстрой СССР, ЦНИИПИАСС, 1975, вып.1-193.

8. Программа уравнивания сетей полигонометрии и теодолитных ходов на ЭВМ ЕС-1022 / Поволоцкий Е.С. - М.: Госстрой СССР, ЦНИИПИАСС, 1980, вып.1-82.

9. Гайдаев П.А. Математическая обработка геодезических сетей. - М.: "Недра", 1977.

10. Черемисин М.С., Воробьев А.В. Геодезически-маркшейдерская разбивочная основа при строительстве подземных сооружений. - М.: "Недра", 1982.

11. Матвеев С.И. Решение вырожденных линейных систем в задаче уравнивания свободных геодезических сетей. - Известия вузов. Геодезия и аэрофотосъемка, 1982, N 3.

12. Программа уравнивания нивелирных сетей на ЭВМ ЕС-1022 / Поволоцкий Е.С. - М.: Госстрой СССР, ЦНИИПИАСС, 1980, вып.1-83.

13. Матвеев С.И. Вопросы геодезии и картографии. - "Геодезия и картография", 1981, N 3.

14. Методические рекомендации по геодезическому обеспечению точности монтажа строительных конструкций с применением лазерных приборов. - М.: ЦНИИОМТП Госстроя СССР, 1980.

15. Сытник В.С. Строительная геодезия. - М.: "Недра", 1974.

16. Матвеев С.И. Геометрические аспекты уравнивания свободных геодезических сетей. - "Геодезия и картография", 1984, N 9.

17. Маркузе Ю.И. Взаимосвязь процедур уравнивания свободных и несвободных геодезический сетей. - Известия вузов. Геодезия и аэрофотосъемка, 1984, N 3.

18. Сытник В.С., Клюшин А.Б. Геодезический контроль точности возведения монолитных зданий и сооружений. - М.: Стройиздат, 1981.

19. Мазин И.Д., Сытник В.С. Пособие по инженерно-геодезической съемке на действующих промышленных предприятиях. - М.: "Недра", 1983.

Текст документа сверен по:

официальное издание

М.: Стройиздат, 1985
