Федеральное агентство по образованию РФ

Уральский государственный лесотехнический университет

Кафедра транспорта и дорожного строительства

ОТЧЕТ

по дисциплине

«Дорожные машины и производственная база строительства»

Группа 4

Выполнили студенты:

Русецкий Т.П. 91169

Пьянков Д.В. 91159

Проценко А.В. 91170а

Паньшин А.А. 91163а

Солодянкин А.Ю. 91167а

Поглазова А.А. 91173

Шатохина М.О. 81176а

Пуценко И.Н. 91152а

Савченков Д.А. 91156а

Павленко П.Ю. 61171

Ракульцев А.А. 91165а

Рыбин Е.Г. 91156

Сайбель А.А. 91185а

Серебров Д.Ю. 91177а

Проверил

Шомин И.И.

Екатеринбург 2011

Содержание

1 БУЛЬДОЗЕР

1.1 Исходные данные

1.2 Принцип работы и назначение

1.3 Тяговый расчет бульдозера

1.4 Расчет производительность бульдозера

2 АВТОГРЕЙДЕР

2.1 Исходные данные

2.2 Принцип работы и назначение

2.3 Тяговый расчет автогрейдера

2.4 Расчет производительности автогрейдера на планировочных работах

2.5 Расчет производительности автогрейдера при профилировании дорог и возведении насыпей земляного полотна высотой до 0,7 м.

3 СКРЕПЕР

3.1 Исходные данные

3.2 Принцип работы и назначение

3.3 Тяговый расчет скрепера

3.4 Расчет производительности скрепера

4 КАТОК

4.1 Исходные данные

4.2 Принцип работы и назначение

4.3 Тяговый расчет катка

4.4 Расчет производительности катка

5 ОДНОКОВШОВЫЙ ЭКСКОВАТОР

5.1 Исходные данные

5.2 Принцип работы и назначение

5.3 Расчет производительности одноковшового экскаватора

8. АСФАЛЬТОСМЕСИТЕЛЬНАЯ УСТАНОВКА

8.1 Исходные данные

8.2 Принцип работы и назначение

8.3 Расчет массы замеса асфальтосмесительной установки

Список литературы

1 Бульдозер

1.1 Исходные данные

Показатели	Ед.изм.
Марка		ДЗ-27
Базовый трактор		Т-170.01
Общая масса	т	14,66
Мощность двигателя	кВт	125
Номинальное тяговое усилие	кН	142
Транспортная скорость	м/с	2,89
Параметры отвала: Длина Высота Угол захвата Угол естественного откоса Угол резанья	м м ° ° °	3,9 1,3 63 48 50
Коэффициент сопротивления движению трактора		0,30
Коэффициент трения грунта о грунт		1,00
Коэффициент трения грунта о сталь		0,85
Объемная масса разрыхленного грунта	кг/м3	1600
Удельное сопротивление грунта резанью	кН/м2	145
Глубина резанья	м	0,15
Скорость при резанье	м/с	0,85
Расстояние перемещения грунта	м	40
Длина планируемого участка	м	130
Число проходов при планировке грунта		6
Коэффициент разрыхления		1,40

1.2 Принцип работы и назначение

Бульдозеры представляют собой колесные или гусеничные тракторы, оборудованные отвалом с ножом и системой управления. Отвал является сменным оборудованием и при необходимости может быть замен отвалом кустореза, корчевателем-собирателем и т.п.

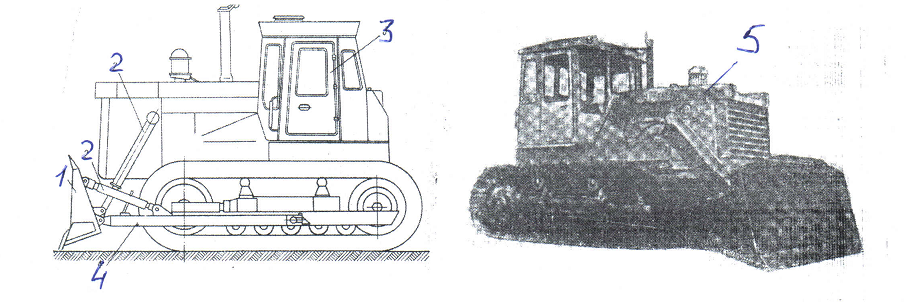

Рисунок 1 - Бульдозер ДЗ-27

1-отвал; 2-гидроцилиндры; 3-Трактор; 4- толкающий брус; 5-общий вид бульдозера

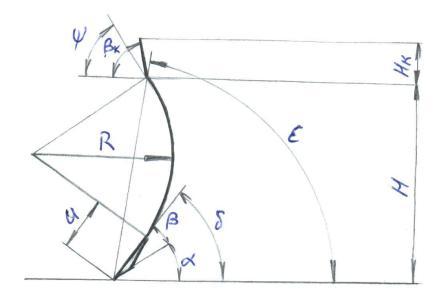

Рисунок 2 - Профиль отвальной поверхности бульдозера

Н+Н_к – высота отвала с козырьком; δ- угол резанья(50˚-55˚); ε – угол наклона отвала(70˚-90˚); β_к – угол установки козырька; а – длина прямой части отвальной поверхности; β – угол заострения; α – задний угол; R – радиус кривизны отвальной поверхности.

1.3 Тяговый расчет бульдозера

По условию сцепления значение номинальной силы тяги определяется по условию:

Т_сц=1000*g*G_сц*φ_сц

Где: Т_сц- сила тяги по сцеплению, Н;

g - ускорение свободного падения, g=9,81м/с²

φ_сц- коэффициент сцепления ведущих колес с поверхностью качения (для гусеничных тракторов φ_сц=0,8-1,0)

Т_сц=1000*9,81*14,66*0,9=1,3*10⁵ Н

По мощности двигателя номинальная сила тяги равна:

Т_н=(1000*N_max*η)/(V(1-δ_в))

Где: Т_н- номинальная сила тяги, Н;

N_max- эффективная мощность, кВт;

η- КПД трансмиссии, (0,85-0,90)

V – скорость движения машины при резании грунта, м/с

δ_в- коэффициент буксирования (для гусеничных тракторов = 0,07)

Т_н=(1000*125*0,85)/(0,85(1-0,07))=1,3*10⁵ Н

За расчетное значение номинального тягового усилия Т_н принимают меньшее из сравниваемых величин Т_н=1,3 *10⁵ = Т_сц=1,3*10⁵, за расчетное принимаем Т_н.

Полное сопротивление движению бульдозера состоит из ряда сопротивлений

W = W₁+W₂+W₃+W₄+W₅

где: W – полное сопротивление движению бульдозера, Н,

W₁ – сопротивление движению от резанья грунта,

W₂ – сопротивление от перемещения призмы волочения грунта перед отвалом,

W₃ – сопротивление от перемещения грунта вверх по отвалу,

W₄ – сопротивление от перемещения грунта вдоль по отвалу,

W₅ – сопротивление движению базовой машины.

Определяем сопротивление движению от резанья грунта

W₁ = k_p*B*h*sinϕ,

где: k_p – удельное сопротивление лобовому резанью грунта, Н/м²

W₁ = 145000×3,9×0.15×sin63˚ = 75579,63 H.

Определяем сопротивление движению бульдозера от перемещения призмы волочения грунта перед отвалом:

W₂ = q*G_пр. * (f₁±i) ×sinϕ,

где G_пр. – масса грунта в призме волочения, кг;

f₁ – коэффициент трения грунта о грунт;

i –уклон местности в долях единиц.

W₂ = 9.81*4224* 1,0 *sin63˚ = 36921,03 H

G_пр. = Q_пр.×y = 2,64×1600 = 4224кг

где y – объемная масса грунта, кг/м³.

Сопротивление движению бульдозера от преодоления трения при перемещении грунта вниз по отвалу:

W₃ = q*G_пр*f₂*cos²δ*sinϕ,

где f₂ – коэффициент трения грунта о сталь.

W₃ = 9.81×4224×0.85×cos²50˚×sin63˚ = 12966,64 H

Сопротивление движению бульдозера от преодоления силы трения при перемещении грунта вдоль по отвалу:

W₄ = q*G_пр*f₁*f₂×cosϕ,

W₄ =  9,81*4224* 1,0*0,85*cos63=15990,37 Н

Сопротивление движению базовой машины:

W₅ = q*G_дм*(f₀±i),

где G_дм – масса бульдозера в рабочем состоянии, кг,

f₀ – основное удельное сопротивление движению дорожной машины.

W₅ = 9.81*14660*0.3= 43144,38 H.

Полное сопротивление движению бульдозера

W =75579,63+36921,03+12966,64+15990,37+43144,38=184602,05=1,8*10⁵ Н.

Т.к. W >Т_сц, берем толщину 0,1 м.

W₁=145000*3,9*0,1* sin63˚=50386,42 Н

W=50386,42+36921,03+12966,64+15990,37+43144,38=159408,84=1,6*10⁵ Н

Т.к. W >Т_сц, берем толщину 0,05 м.

W₁=145000*3,9*0,05* sin63˚=25193,21 Н

W=25193,21+36921,03+12966,64+15990,37+43144,38=134215,63=1,3*10⁵ Н

Т.к. W = Т_сц, оптимальная толщина стружки 0,05 м.
