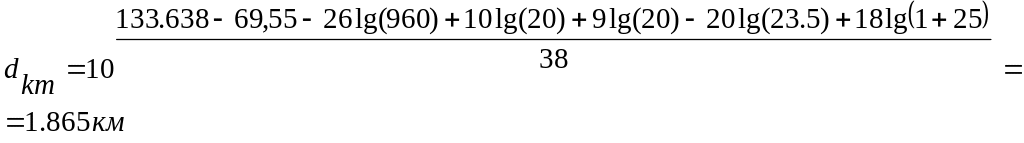

1.3 Сектор са:

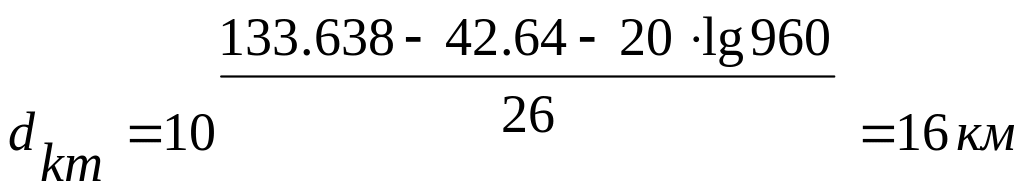

LOS:

_NLOS:

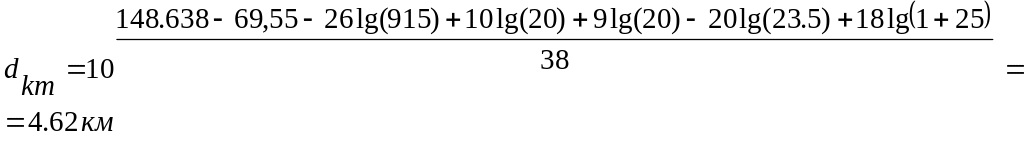

2. От МС к БС:

МГц

2.1 Сектор ав:

2.2 Сектор ВС:

2.3 Сектор са:

Результаты расчета сведем в таблицу 6.

Т а б л и ц а 6 – Результаты расчётов модели Волфиша-Икегами (WIM)

Направление сектора БС относительно СП, град.	Потери при распространении, LP, дБ		Ожидаемое расстояние между БС и МС, км	Ожидаемое расстояние между МС и БС, км
	БС-МС	МС-БС
Сектор АВ	130,638	148,638	1,5	4,62
Сектор ВС	130,638	148,638	1,5	4,62
Сектор СА	133,638	151,638	1,865	5,53

Наглядное сравнение расчетов:

Т а б л и ц а 7 – Результаты расчётов модели Окомура и Хата

Направление сектора БС относительно СП, град.	Потери при распространении, LP, дБ		Ожидаемое расстояние между БС и МС, км	Ожидаемое расстояние между МС и БС, км
	БС-МС	МС-БС
Сектор АВ	130,638	148,638	1,417	4,9
Сектор ВС	130,638	148,638	1,417	4,9
Сектор СА	133,638	151,638	1,732	5,99

По произведенным расчетам представим зоны покрытия БС и МС.

Рисунок 8 – Зона покрытия БС, рассчитанная с помощью модели Окомура и Хата

Рисунок 9 – Зона покрытия БС, рассчитанная с помощью модели Волфиша-Икегами (WIM)

Рисунок 10 – Зона покрытия МС, рассчитанная с помощью модели Окомура и Хата

Рисунок 11 – Зона покрытия МС, рассчитанная с помощью модели Волфиша-Икегами (WIM)

Заключение

Данная курсовая работа была посвящена расчету зоны покрытия базовой станции стандарта GSM эмпирическими методами в районе г. Алматы.

В ходе выполнения данной курсовой работы мной была определена зона покрытия БС стандарта GSM, расположенной в Алмалинском районе города Алматы, эмпирическим методом. Также было рассчитано покрытие МС двумя методами.

Модель Окомуры-Хаты – наиболее известная и используемая модель предсказания, позволяет оценить размер зон обслуживания соты системы подвижной связи по уровню затухания сигнала, но не проводит оценку зависимости уровня сигнала от рельефа местности, погодных условий, времени суток, уровня помех.

Модель Волфиша-Икегами рассчитана на плоское основание города, из-за чего она не применима для городов с сильной неравномерностью рельефа. Модель может применяться в случаях, когда антенна базовой станции расположена как выше, так и ниже линии уровня крыш городской застройки. В совокупность эмпирических факторов, учтенных расчетной формулой входят высоты антенн базовой и подвижной станций, ширина улиц, расстояния между зданиями, высота зданий и ориентация улиц относительно направления распространения сигнала.

По полученным вычислениям видно, что результаты расчетов зон покрытия базовой и мобильной станции двумя методами приблизительно одинаковы, что подтверждает справедливость использования двух рассмотренных методов.

Проанализировав результаты, я считаю, метод Окомуры-Хаты наиболее лучшим, так как рельеф Алматы отличается сильной неравомерностью.
