5.2.1. Горизонтальные отстойники
Являются резервуарами, имеющими в плане форму вытянутого прямоугольника (рис. 5.5). Обычно отстойник имеет две или несколько параллельно работающих секций, чтобы при чистке или ремонте одной из них не прерывать процесс отстаивания. Как правило, отношение ширины отстойника к его длине принимается не менее 1:3. Ширина секций отстойника колеблется от 4 до 9 м; длина - от 20 до 80 м; глубина - от 2,5 до 5,0 м. Днища горизонтальных отстойников делаются с уклоном i = 0,01 в сторону впуска воды. Во входной части отстойника в днище иногда делается приямок для сбора осадка.
Равномерное распределение сточной воды в поперечном сечении отстойника достигается с помощью поперечного распределительного лотка, который устраивается вдоль его торцевой стороны. Осветленную воду выпускают через такой же сборный лоток.
Рис.5.5. Принципиальная схема горизонтального отстойника.
Для задержания плавающих примесей и равномерного распределения потока по глубине на входе в отстойник и выходе из него устанавливают перегородки-щиты, погруженные в воду на 0,25-0,3 м.
Горизонтальные отстойники проектируют с механическим или гидравлическим удалением осадка (вариант без выключения подачи воды в отстойник) или предусматривают в них гидравлическую систему напорного смыва осадка (вариант с периодическим отключением подачи воды). Второй вариант применяют в случае осветления мутных вод с образованием малоподвижных осадков. Для омовения стен и днищ отстойников предусматривают трубопровод с вентилями для присоединения шлангов. Шахтные отстойники обычно чистят периодически. Осадок при этом размывают струей воды и выкачивают из отстойника.
Основным преимуществом горизонтальных отстойников является простота их строительства, возможность монтажа из железобетонных элементов. Вместе с тем им присущи низкие гидравлические и технологические показатели. Эффективность отстаивания достигает 60%. Продолжительность отстаивания 1-3 часа.
5.2.2. Вертикальные отстойники
Являются круглыми или квадратными резервуарами с коническим (пирамидальным) днищем, угол наклона стенок которого к горизонтали равен 450 (рис. 5.6).

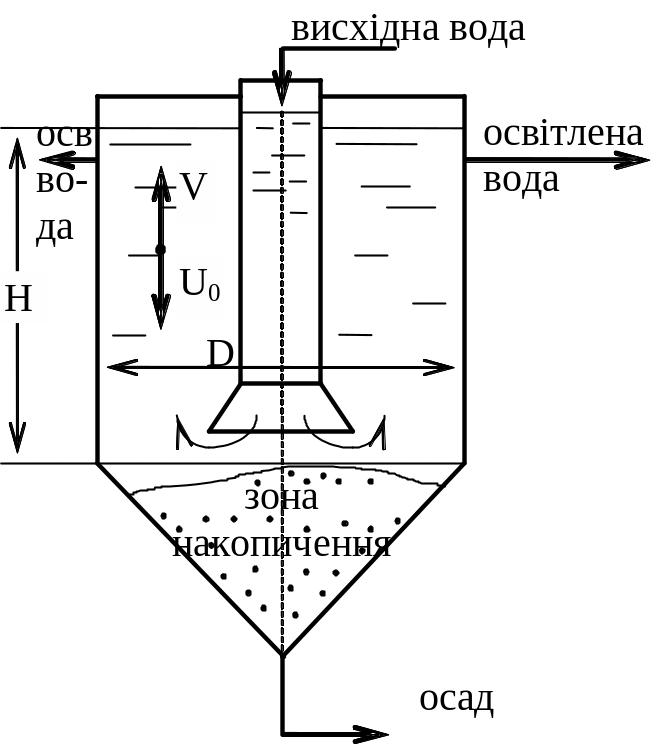

Рис.5.6. Принципиальная схема вертикального отстойника.
В центральной части отстойника может размещаться труба, используемая как камера водоворота или вихревого образования хлопьев. Направления скоростей осаждения частиц под действием силы тяжести и движения воды вертикальные, но направлены в противоположные стороны. Таким образом, осаждение частиц происходит в восходящем потоке. Высота зоны осаждения составляет 4-5 м. Сбор осветленной воды происходит через периферийные и радиальные желоба. Для выпадения твердой фазы в осадок необходимо, чтобы гидравлическая крупность частиц была больше, чем скорость восходящего потока воды, т.е. должно соблюдаться условие.
Коническая часть отстойника служит для накопления и уплотнения осадка. Чем она больше, тем больше плотный осадок может быть получен. Осадок из отстойника периодически удаляют, не прекращая работу отстойника, самотеком, открывая задвижки на выпускной трубе.
Эффективность осаждения в вертикальных отстойниках ниже на 10-20%, чем в горизонтальных.
