5.3 Выбор типа и количества насосов

Сетевые насосы:

Служат для обеспечения циркуляции воды в двухтрубных водяных тепловых сетях по замкнутому контуру от источника теплоснабжения через подающую линию сетей, местные системы потребления тепла и обратную линию сетей к источнику теплоснабжения.

Эти насосы работают на чистой, как правило химочищенной воде, прошедшей деаэрацию, температура которой на всасе насосов колеблется от 30 до 75 ⁰С.

Подбор насосов осуществляется по каталогам. Определяющими параметрами для подбора насосов служит производительность насоса и напор, который он должен создать в сети. Количество насосов должно быть не менее 2-х, из которых один рабочий один резервный.

Напор сетевых насосов можно принять 70-80 м.вод.ст. После выбора насосов надо дать их характеристику.

Из расчета тепловой схемы расход сетевой воды составляет: 140,17 кг/с = 504,61 м³/ч.

Принимается необходимый напор сетевых насосов 80 м.вод.ст., к установке принимаем насосы типа 8НДВ-60, в количестве трех - 2 рабочих 1 резервный с характеристикой:

1 Производительность 540-720 м³/ч;

2 Напор 94-67 м.вод.ст.;

3 Мощность двигателя 250 кВт;

4 Число оборотов 1450 об/мин;

5 Наиболее допустимая температура воды 100 ^оС.

Подпиточные насосы:

Так, как по заданию система теплоснабжения - открытая, то расход подпиточной воды должен обеспечивать подачу воды на восполнение ее утечек из сетей, и разбора воды в местные системы горячего водоснабжения.

Производительность подпиточных насосов определяется из условия:

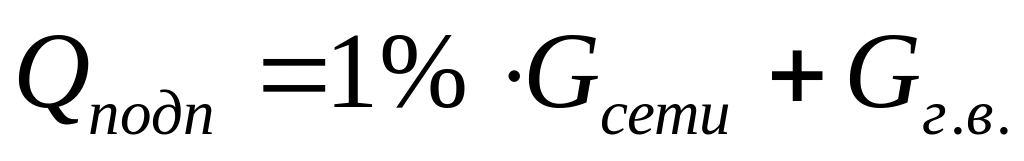

(34)

где G_гор.в – расход воды на горячее водоснабжение, м³/ч.

Напор подпиточных насосов принимается 30-40 м.вод.ст.

На основании производительности и напора выбираем насосы типа 5НДВ, 1 рабочий, 1 резервный с характеристикой:

1 Производительность 150-216 м³/ч;

2 Напор 40-34 м.вод.ст.;

3 Мощность двигателя 28 кВт;

4 Число оборотов 1450 об/мин;

5 Наиболее допустимая температура воды 100 ^оС.

Конденсатные насосы:

Согласно действующим нормам технологического проектирования ТЭС производительность конденсатных насосов (м³/час), выбирается по полному количеству конденсата бойлеров.

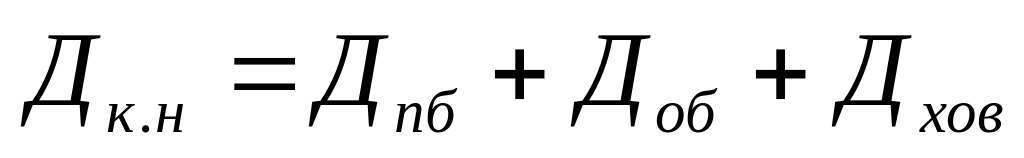

(35)

где Д_пб – расход пара на пиковый подогреватель, кг/с;

Д_об – расход пара на основной подогреватель, кг/с.

Напор конденсата бойлерных насосов д.б. достаточным для преодоления сопротивления конденсатопроводов, давления в деаэраторе и гидростатического напора, определяемого из разности уровней установки насоса и деаэратора.

Принимаем напор конденсатных насосов 30-40 м.вод.ст.

По напору и производительности выбираем насосы типа 4к-12, в количестве двух, 1 рабочий, 1 резервный с характеристикой:

1 Производительность 65-120 м³/ч;

2 Напор 38-28 м.вод.ст.;

3 Мощность двигателя 47-15 кВт;

4 Число оборотов 2900 об/мин;

5 Наиболее допустимая температура воды 105 ^оС.

После выбора оборудования строим полную схему ЦТП.
