4.6 Определяем поверхность нагрева охладителя конденсата, Fок, м2, (3):
(18)
где Qок - тепловая нагрузка охладителя конденсата, МВт;
Кок - коэффициент передачи в аппарате, принимаем 2000, Вт/(м2·К);

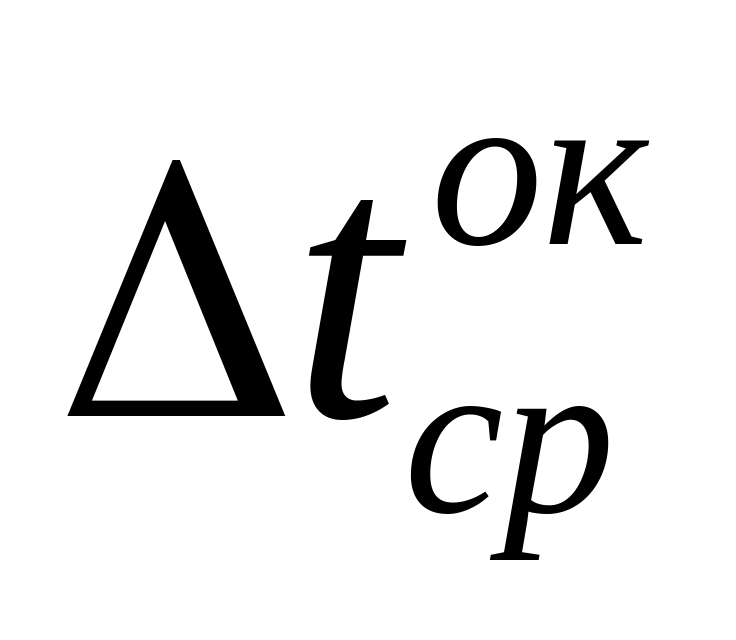

- средний температурный
напор в охладителе конденсата, оС.
(19)
где Δtб - большая разность температур, оС;
Δtм - меньшая разность температур, оС;
Они определяются по температурному графику, для случая противотока.
Зная численные значения этих величин, определяются:
где
- температура воды на выходе из охладителя
конденсата.
(20)
4.7 Определяем расход пара на подогревательную установку, д, кг/с:
4.7.1 Определяем расход пара на пиковый подогреватель, (1):

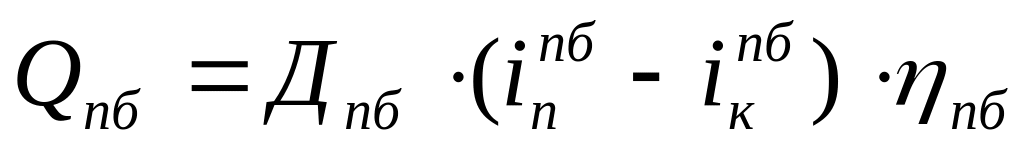

Определяем из уравнения:
(21)

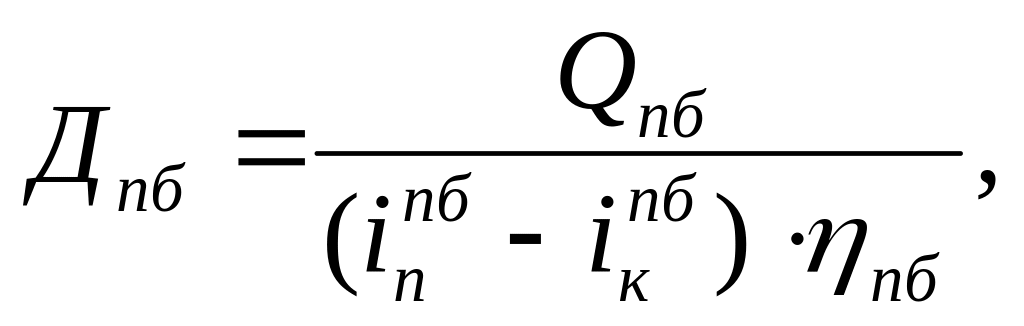

Из этого уравнения выражаем:
(22)
где
- тепловая нагрузка пикового подогревателя,
смотри формулу, 10;
- энтальпия пара
при давлении на пиковый подогреватель,
2756,4, кДж/кг;
- энтальпия
конденсата при давлении на пиковый
подогреватель, 670,4, кДж/кг;
- КПД подогревателя
принимаем, 0,98.
4.7.2 Определяем расход пара на основной подогреватель, (2):
Определяем из уравнения:
(23)
Из этого уравнения выражаем:

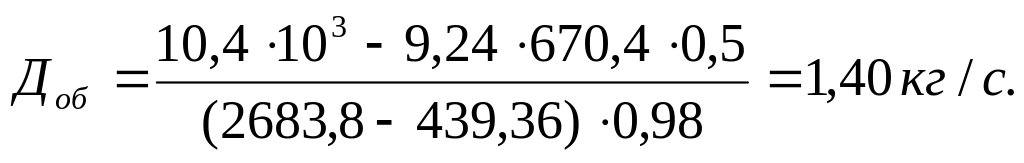

(24)
где
- тепловая нагрузка основного подогревателя,
смотри формулу, 12;
- энтальпия пара
при давлении на основной подогреватель,
2683,8, кДж/кг;
- энтальпия
конденсата при давлении на основной
подогреватель, 439,36, кДж/кг;
- КПД подогревателя принимаем, 0,98;
- доля слива
конденсата, 0,5.
4.8 Расчет охладителя деаэрированной воды, (9):
Рисунок 8 - Схема включения деаэрированной воды
4.8.1 Определяем тепловую нагрузку охладителя деаэрированной воды, Qодв, МВт;
(25)
где
- темпер. нагреваемой воды до и после
охладит. деаэрир. воды, 5/31, оС;
- расход сетевой
воды, 66,65, кг/с.
4.8.2 Определяем расход деаэрированной воды, Gд, кг/с:

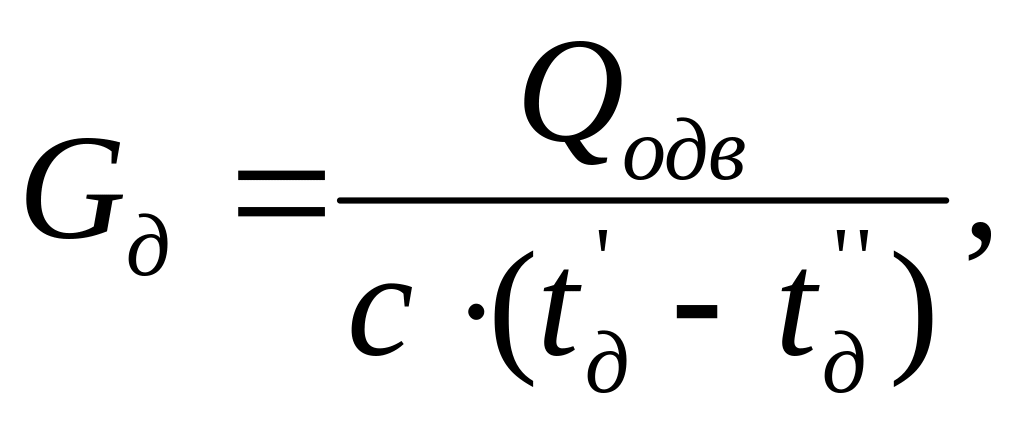

(26)
где
- температура деаэрированной воды до
охладителя, 104, оС;
- температура
деаэрированной воды после охладителя,
78, оС.
4.8.3 Опред. поверхность охлаждения охладителя деаэрированной воды, Fодв, м2:

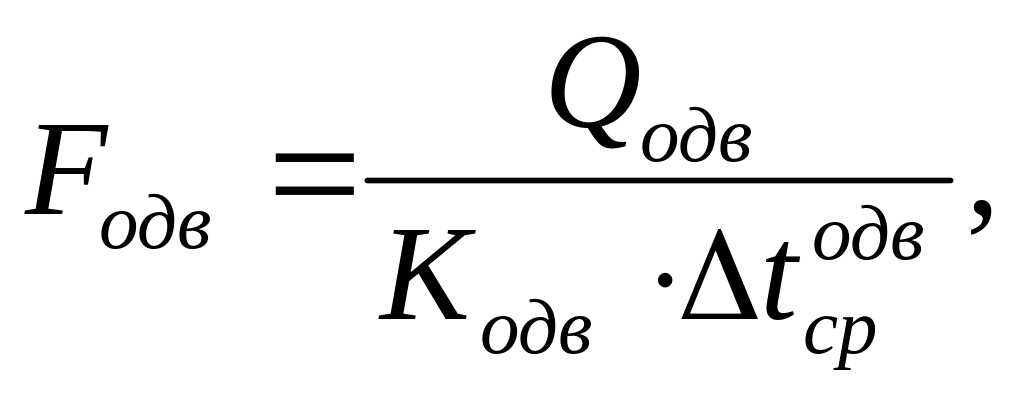

(27)
где Qодв - тепловая нагрузка охладителя деаэрированной воды, МВт;
Кодв - коэффициент передачи в аппарате, принимаем 2000, Вт/(м2·К);
- средний температурный
напор в охладителе деаэрированной воды,
оС.

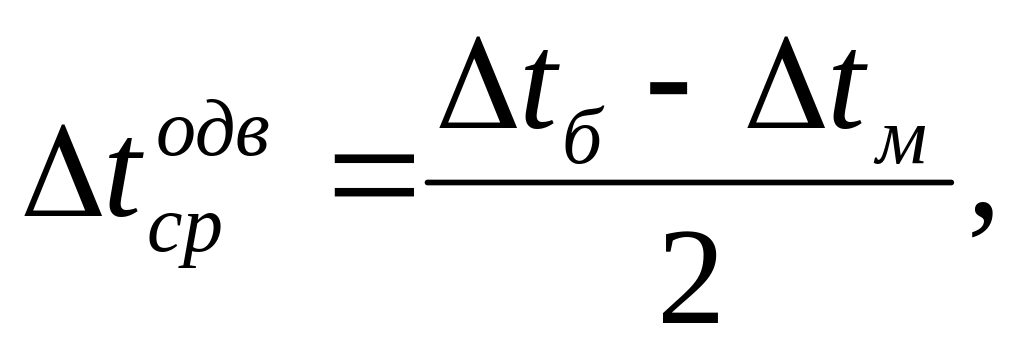

(28)
где Δtб , Δtм – большая и меньшая разность температур, оС;

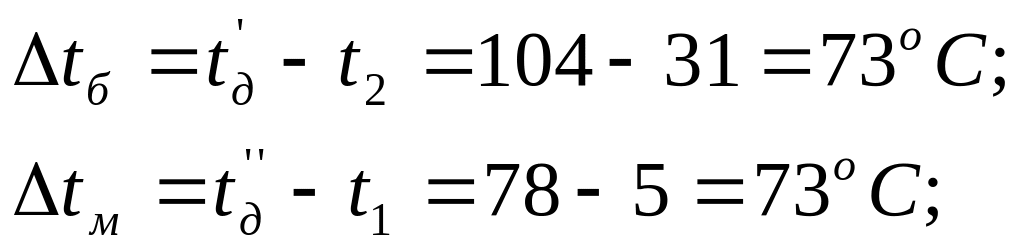

Они определяются по температурному графику, для случая противотока.
Зная численные значения этих величин, определяются:
Рисунок 9 - Температурный график охладителя деаэрированной воды
