Результаты анализа щелочей

Номер пробы	n, мл/мл	Vал, мл	, г/мл	VHCl(Nобщ), мл	VHCl(Nк), мл	[Nобщ], г/л	[Nк], г/л	[Nугл], г/л
1	10	10	3,1*10-3	10,56	8,4	32,73	26,04	6,69
2	10	10	3,1*10-3	8,28	6,77	25,66	20,99	4,67
3	10	10	3,1*10-3	8,71	7,17	27,01	22,23	4,78

Пример расчета:

[Na₂O_общ]₁ =

Таблица 2

Результаты анализа на содержание Al2o3

Номер пробы	n, мл/мл	Vал, мл	г/мл	VТрБ, мл	VZn(NO3)2, мл	[Al2O3], г/л
1	10	10	2,55*10-3	20	20,15	1,82
2	10	10	2,55*10-3	20	20,2	2,07
3	10	12	2,55*10-3	20	20,05	2,43

Пример расчета:

[Al₂O₃] =

где y – количество 0,05 м трилона Б, мл; y₁ – количество 0,05 м азотнокислого цинка, пошедшего на титрование избытка трилона Б, мл; – 2,55*10^-3 – титр 0,05 м раствора трилона Б, выраженной по Al₂O₃, г/мл; n – разбавление крепкого алюминатного раствора; V_а – объем аликвотной части разбавленного раствора, отобранного для титрования, мл; k – коэффициент пересчета.

12.  Рассчитать концентрации компонентов в растворе, приведенные к единому объему жидкой фазы:

№	[Na2Oк]in , г/л	[Na2Oугл]in , г/л	[Al2O3]in , г/л
1	26,85	6,9	1,88
2	23,8	5,3	2,35
3	22,92	4,92	2,5

Пример расчета:

[Na₂O_к]₁ⁿ = [Na₂O_к]₁ (V_ф,1/V_щ) = 26,04*(0,25/0,2425) = 26,85 г/л

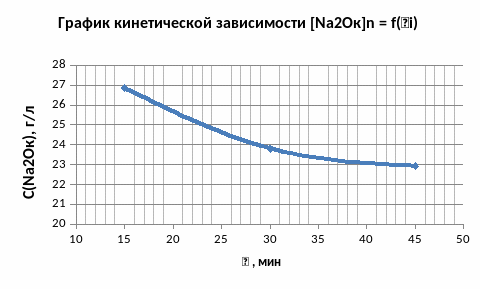

Графики кинетических зависимостей [Na₂O_к]ⁿ, [Na₂O_угл]ⁿ, [Al₂O₃]ⁿ = f(_i), где _i – время изотермической выдержки:

14.  Рассчитать каустические модули растворов и построить зависимость _к = f().

15.  Рассчитать практическое извлечение Al₂O₃ ( ) в раствор и представить его в процентах от теоретически возможного ( ):

№	, %	, %
1	6,6	6,8
2	9,07	9,35
3	8,77	9,04

Примеры расчета:

%

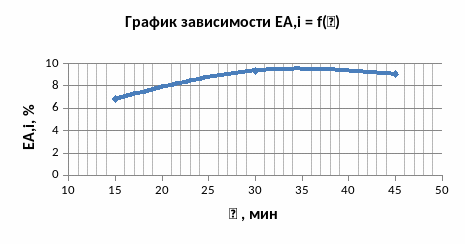

Графики зависимостей ,  = f() :

Все показатели сведены в табл.3.

Таблица 3

Показатели автоклавного выщелачивания

Продолжительность, мин	Состав раствора, г/л			к	, %	, %
	[Na2Oк]п	[Na2Oугл]п	[Al2O3]п
1	26,85	6,9	1,88	30,5	6,6		6,8
2	23,8	5,3	2,35	23,13	9,07		9,35
3	22,92	4,93	2,5	18,85	8,77		9,04

Вывод: установлена обратная зависимость концентраций щелочей от концентрации Al₂O₃, так как количество свободной щелочи в растворе зависит от количества Al₂O_{3 ,} который присутствует в растворе в виде алюмината натрия NaAlO2 (Na2OAl2O3). Так, чем больше в растворе Al₂O₃ , тем меньше свободной щелочи в растворе, что и выражает уменьшающийся по мере увеличения концентрации Al₂O₃ каустический модуль _к. Практическое извлечение увеличивается по мере увеличения изотермической выдержки, поскольку при увеличении времени выщелачивания большее количество Al₂O₃ переходит в алюминатный раствор. Однако практическое извлечение от теоретически возможного извлечения очень мало, это может объясняться низким кремниевым модулем, а поскольку нам предоставили кремниевый модуль со значением 26,4, т.е. выше 6-7, то значит ошибка возможна в неправильно донесенной информации о кремниевом модуле или об ошибочном предоставлении образца.

16.  Рассчитать удельные показатели технологии по основным видам материалов и продуктов на 1 т боксита. Для каустика в тоннах; щелочного раствора в кубических метрах; красного шлама в тоннах соответственно

m_к/m^б = 10,43/15 = 0,7 (0,7 т каустика на 1 т боксита)

V_щ/m^б = 24,25/15 = 1,6 (1,6 м³ щелочного раствора на 1 т боксита)

m_к.ш/m^б = 14,25/15= 0,9 (0,95 т красного шлама на 1 т боксита)

Вывод: в данной работе было ознакомление с технологическими основами переработки высококачественного бокситового сырья на основе лабораторного моделирования ряда технологических процессов. Практическое знакомство с аналитической химией алюминатных растворов.
