Міністерство освіти і науки України

Львівський коледж будівництва архітектури та дизайну

Завдання №

На виконання курсового проекту з залізобетонних конструкцій

Видане студентові Ковальському Тарасу гр. РБ-41

Строк виконання 16.09 – 2.12.14р.

Запроектувати несучі елементи конструкцій збірного перекриття багатоповерхового будинку з повним залізобетонним каркасом

1. ВИХІДНІ ДАНІ

1.1 Призначення будинку промисловий.

1.2 Розміри будинку в плані,м 2 х 6 х 30

1.3 Поздовжній крок колон 6,0 м.

1.4 Висота поверху H= 4,2 м, кількість поверхів n = 4

1.5 Конструкція перекриття, покриття: ригель (трап), плита ребриста Пр

1.6 Конструкція підлоги П-20

1.7 Покрівля - рулонна ; Утеплювач: t = 150мм.; þ = 200кг/

1.8 Тимчасове нормативне навантаження на перекриття:

короткотривале 2,4кн/м² ; довготривале: 2,6кн/м² .

1.9 Вигинний елемент: клас бетону С35/45; клас сталі поздовжньої арматури А400С; клас сталі поперечної арматури А240С

1.10 Фундамент: клас бетону С20/25; клас робочої арматури А400С

1.11 Розрахунковий тиск на грунт R = 30 кн/см²

12. Район будівництва м. Запоріжжя

2. Склад розрахункової частини

1. Розрахунок вигинного елементу – ребриста плита

2. Розрахунок фундаменту.

2. Склад графічної частини.

   1. Специфікація і схема розташування збірних залізобетонних елементів.

   2. Специфікація і опалубочні креслення вигинного елементу.

      1. Армування вигинного елементу.

   3. Специфікація і опалубочні креслення фундаменту.

      1. Армування фундаменту

2. Рекомендована література

   1. Ю.Ф. Бучок. Будівельні конструкції, К. Вища школа 1994 рік.

   2. ДБН В 1.2-2: 2006 «Навантаження і впливи» Мінбуд України, Київ 2006р.

   3. ДБН В 2.6.- 2011 «Бетонні і залізобетонні конструкції»

   4. ДСТУ 3760: 2006 «Прокат арматурний для залізобетонних конструкцій», Київ 2007р.

1. Вихідні дані.

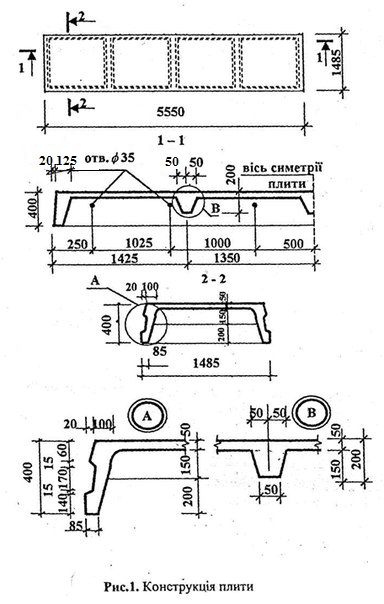

Відповідно до завдання на курсовий проект проектуються конструктивні елементи чотирьохповерхового будинку з повним залізобетонним каркасом. Каркас складається з колон шарнірно зв’язаних з ригелями. Перекриття і покриття виконується із збірних залізобетонних ребристих плит розміром 1,5 х 5,55 м, фундаменти - стовпчасті.

1. Відомості про проектування конструкцій.

Розраховуються такі елементи: збірна залізобетонна плита розміром 1,5 х 5,55 м.; фундамент під колону середнього ряду.

2. Відомості про навантаження.

   1. Для визначення навантаження на конструктивні елементи приймаємо:

Перекриття:

• Штучний паркет t=28мм;р = 800 кН/м³;

• Стяжка цементно-піщана армована t=50мм; р =20 кН/м³;

• Шар пергаміну t=2мм р = 6кН/м³;

• Утеплювач плити Rockmin t=100мм; р = 1 кН/м³;

• 1 шар руберойду t=3мм;р = 6 кН/м³;

Покрівля:

• 1шар захисного руберойдуt=4мм; р =6 кН/ ;

• 1 шар прокладного руберойду t=5мм;p=6 кН/

• Цементно-піщана стяжка t=40мм;p=20 кН/ ;

• Утеплювач t=150мм;р=2 кН/ ;

• Пароізоляційна плівкаt=0,5мм; р = 2 кН/м³.

Навантаження від снігу в першому сніговому районі приймається р_с =1110П

2. Коефіцієнт надійності щодо навантаження.

Коефіцієнт надійності щодо навантаження відносно

будівельних конструкцій приймаємо відповідно до вказівок ДБН

2. Характеристика матеріалів.

Плита перекриття виконується із бетону класу С35/45, поздовжня робоча арматура класу А400С , поперечна арматура класу В500, А240С. Фундамент виконується з бетону С20/25, робоча арматура класу А240С.

1.3.1. Характеристики бетону:

Клас бетону	Характеристики бетону
	fcd, МПа	fcd, МПа

1.3.2. Характеристики арматури

Полиця плити армується зварними сітками із холоднокатаного дроту періодичного профілю класу В500, поздовжня робоча арматура в поздовжніх і поперечних ребрах виконується із сталі класу А400С. Поперечне армування виконується із сталі класу В500. Фундаменти армуються зварними сітками із сталі класу А240С.

Клас	Розрахункові характеристики		арматури
Сталі	fyd, МПа	fywd, МПа		Rsc, МПа
А240С	225	175		225
А400С	365	290		365
В500 03	375	270		375
В500 04	365	265		365
В500 05	360	260		360

1.4. Вибір типу конструкцій.

При сітці колон 6x6м. перекриття запроектовані із збірних залізобетонних ребристих плит розміром 1,5 х 5,55 м. При висоті поверху h= 4,2м. застосовані збірні залізобетонні колони прямокутного перерізу розміром 400 х 400 мм. для промислових будівель.
