Тема 4.4. Условные графические изображения и обозначения.

Условные графические обозначения и изображения – ГОСТ 2.306-68 ЕСКД и ГОСТ СПДС.

П ри изучении темы следует рассмотреть графические обозначения материалов на разрезах и фасадах по ГОСТ 2.305—68** и условные обозначения элементов зданий по ГОСТ 21.501-93.

1. Краткие сведения об основных строительных материалах

При строительстве зданий и сооружений используют природные и искусственные материалы.

Природные материалы можно разделить на две основные группы: материалы, применяемые в своем первоначальном виде, и материалы, пригодные для строительных целей только после соответствующей обработки. В некоторых случаях один и тот же материал (например, песок) может использоваться до и после обработки. Рассмотрим краткие характеристики основных строительных материалов.

Бутовый камень — это куски горной породы неправильной формы размером 150—500 мм, массой 20—40 кг. Его получают при разработке известняков, доломитов, песчанников. Бутовый камень применяют для кладки (бутовой и бутобетонной) фундаментов, стен подвалов и неотапливаемых зданий, подпорных стен и т.п. Для кладки чаще всего используют бутовый камень в виде плит, так называемый плитняк или постелистый бут. Мелкий бут перерабатывают в щебень.

Щебень — небольшие обломки камней различных пород размером 5—150 мм. Используется для приготовления бетонных смесей.

Гравий — рыхлое скопление скатанных обломков горных пород. Вели­чина отдельных частиц 5—70 мм. Гравий служит крупным заполнителем в цементных и асфальтовых бетонах.

Песок — горная порода, состоящая из зерен минералов и пород раз­мером 0,14—5 мм. Различают пески кварцевые, полевошпатные и карбо­натные. Песок служит мелким заполнителем для цементных растворов и бетонных смесей.

Керамические изделия — их получают из глинистых и кремнезернистых пород (трепела, диатомита), лесов и промышленных отходов (угледобычи, углеобогащения зол, шлаков и т.п.) формованием, сушкой и последующим обжигом. Массу, предназначенную для изготовления таких изделий, часто смешивают с минеральными и органическими добавками. К керамическим строительным изделиям относятся: кирпич керамический полнотелый и пустотелый, пустотелые стеновые камни, черепица и т.п.

Бетон — искусственный камень, получаемый в результате твердения рационально подобранной смеси. Эта смесь состоит из вяжущего вещества (цемента, извести, глины и т.п.), воды, мелкого (песка) и крупного (щебня или гравия) заполнителя. Такая смесь до затвердевания называется бетонной смесью. Если в качестве вяжущего применяется глина, получается глинобетон, если известь — известковый бетон. Для получения бетонов могут использоваться и другие вяжущие. Из бетона изготавливают бетонные и железобетонные несущие конструкции зданий и сооружений, плотины шлюзов, полы и дорожные покрытия. Существуют также бетоны кислото-, жароупорные, особотяжелые для биологической защиты и др.

Строительные растворы — представляют собой рационально подобранные смеси из вяжущего вещества, воды и мелкого заполнителя — песка. От бетона раствор отличается тем, что в нем отсутствуют крупные заполнители — щебень и гравий. Различают следующие строительные растворы:

• кладочные — для соединения эле­ментов кладки (кирпичей или кам­ней);

• отделочные — для штукатурки, изготовления архитектурных деталей и т.п.;

• специальные — для рентгенозащиты, заполнения швов между конст­рукциями из железобетона, гидро­изоляции, для устройства звукопо­глощающей штукатурки и т.п.

Железобетон — это строительный материал, в котором используется совместная работа бетона и стальных стержней — арматуры. Из железобетона изготавливают колонны, плиты, перекрытия, перемычки, балки, ри­гели, прогоны и другие конструктивные элементы. Железобетон подразделяется на монолитный и сборный. Изделия из монолитного же­лезобетона выполняют в специальной форме — опалубке — непосредственно на строительной площадке. Сборный железобетон изготавливают на заводах. Применение сборного железобетона позволяет значительно уменьшить сроки строительства и улучшить качество выполняемых конструкций.

Древесина — имеет широкое применение в строительстве. Значи­тельная прочность при небольшой плотности позволяет выполнять из нее конструкции, выдерживающие большие нагрузки (стропила, стро­пильные фермы, деревянные мосты и пр.) Малая теплопроводность дает возможность использовать ее и как стеновой материал. Из древесины изготавливают также оконные переплеты, дверные полотна, плинтусы и т.п. В настоящее время древесиной отделывают помещения.

В строительстве, в основном, применяют древесину хвойных пород. Лесоматериалы, используемые в строительстве, делят на три основные группы: круглый лес, пиломатериалы и изделия из древесины.

Теплоизоляционные материалы — предохраняют здание, тепловые агрегаты и теплопроводы от потери тепла. Их делят на органические и неорганические. К первой группе относят древесно-волокнистые и древесно­стружечные, торфяные, пробковые плиты, фибролит и т.п. Ко второй группе можно отнести минеральную и стеклянную вату и изделия из них, ячеистое стекло, пенопласт и т.п.

Металл — применяют в строи­тельстве чаще всего в виде конструк­ционного материала. Таким материа­лом является сталь, ее широко ис­пользуют в строительстве в виде про­катных изделий. Форму поперечного сечения прокатного изделия называ­ют профилем. К сортовому прокату относят профили простой геометри­ческой формы (квадрат, круг, шести­гранник, прямоугольник, полоса) и фасонные профили (двутавр, тавр, швеллер, уголки, рельс и др.).

В настоящее время сталь успешно заменяют алюминиевыми сплавами. Листовые изделия из алюминиевых сплавов используют для отделки стеновых панелей и облицовки стен, для устройства кровли и подвесных потолков и т.п.

Прокатные профили из алюминиевых сплавов применяют при изготов­лении оконных переплетов.

Чугун также используют в строительстве, из него изготавливают раз­личные приборы санитарно-технического оборудования, трубы, радиа­торы и др.

Пластические массы — материалы, в состав которых входят полимеры, органические вещества с высоким молекулярным весом. Эти вещества на определенной стадии переработки придают пластическим массам способность принимать требуемую форму и сохранять ее после снятия давления. Пластические массы, благодаря своей малой плотности, прочности, химической стойкости и другим свойствам, получают все большее распро­странение в строительстве. Из пластмасс изготавливают стеновые панели (стеклопласт, пено-полистирол и т.п.), облицовочные плитки (полисти-рольные плитки), плитки для полов, линолеум, различные гидроизоляци­онные пленки, а также трубы, фитинги и санитарно-технические приборы.

2. Условные изображения элементов зданий и некоторых санитарно-технических устройств.

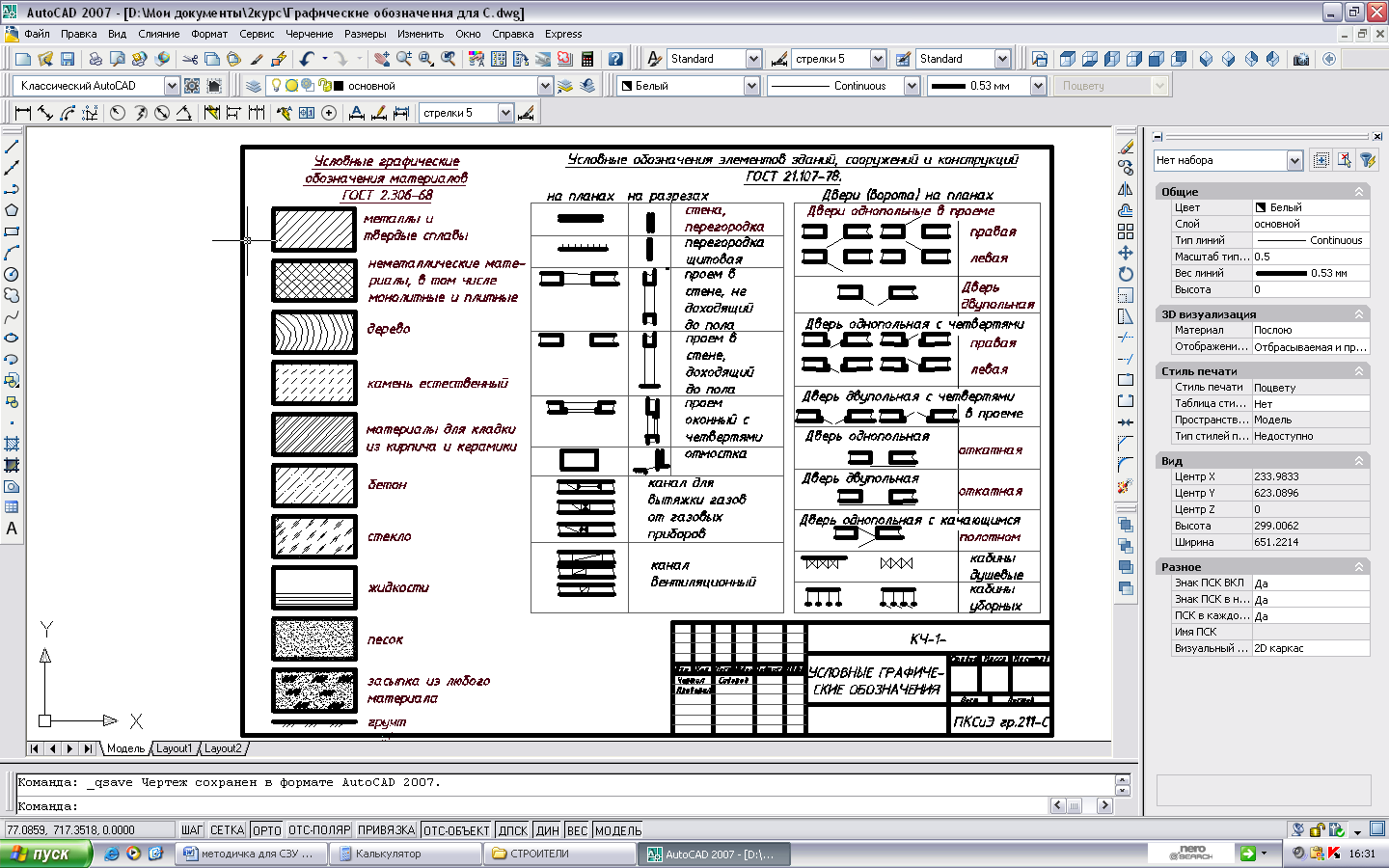

Условные изображения элементов зданий приведены в ГОСТ 21.501-93.

В таблице, приведенной ниже, даны условные изображения проемов. Следует учесть, что при выполнении чертежей планов зданий в масштабе 1:200 и мельче, четверти в оконных проемах не показывают (четвертью называется выступ в проеме, равный примерно одной четвертой части кирпича).

Наименование	Изображение
	В плане	В разрезе
Перегородка из стеклоблоков. Примечание. На чертежах в масштабе 1:200 и мельче допускается обозначение всех видов перегородок основной сплошной толстой основной линией.

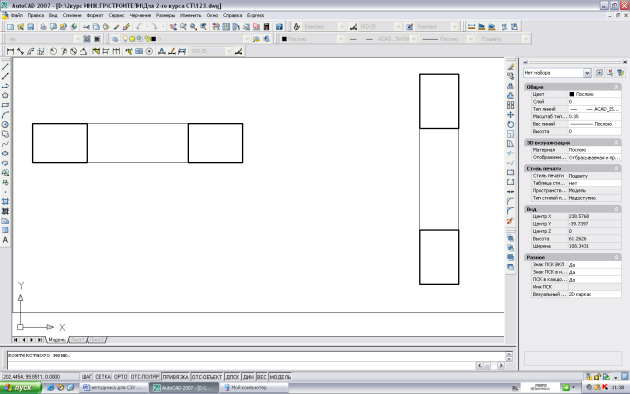

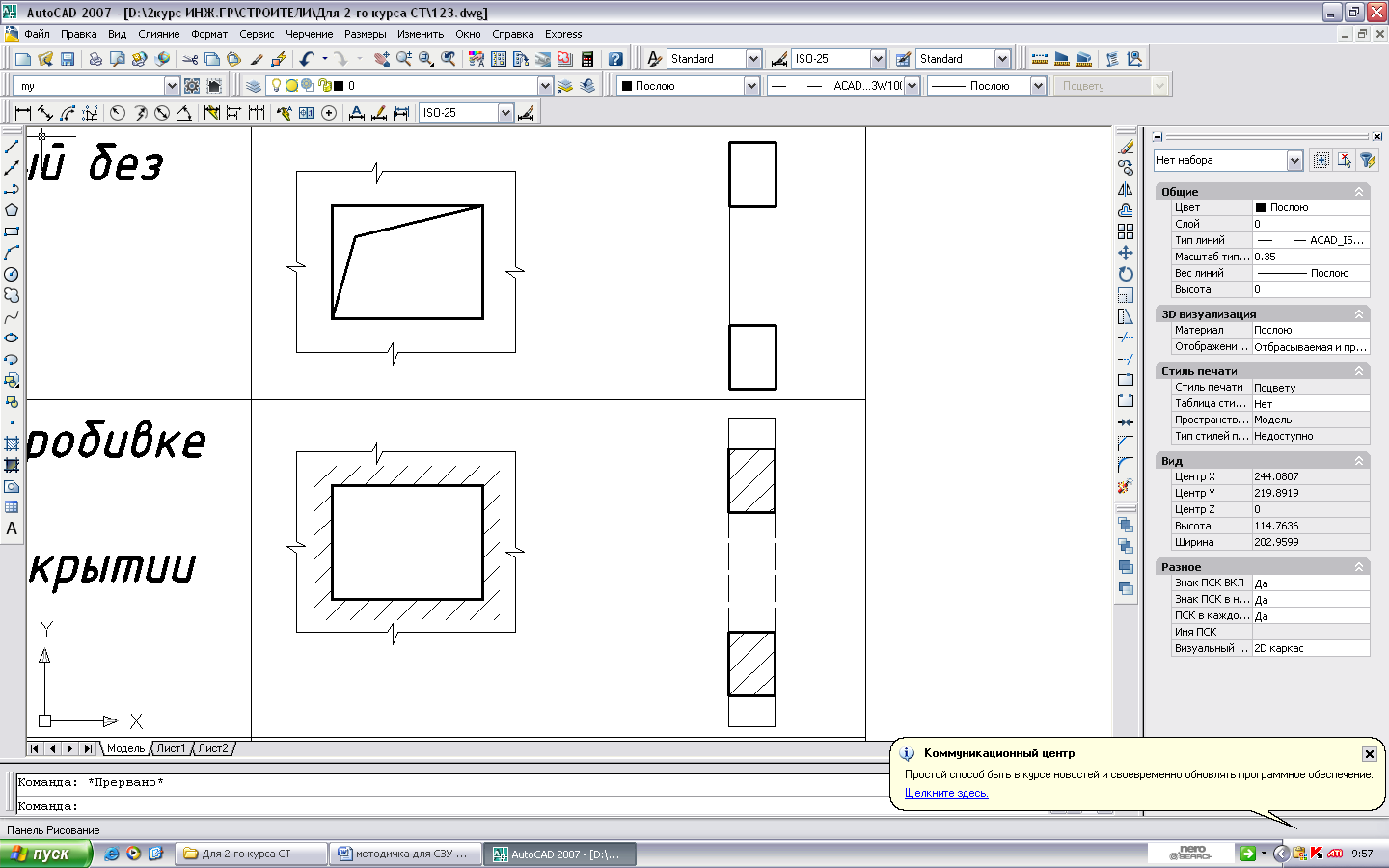

Проем (проектируемый без заполнения)
Проем, подлежащий пробивке в существующей стене, перегородке, покрытии, перекрытии.

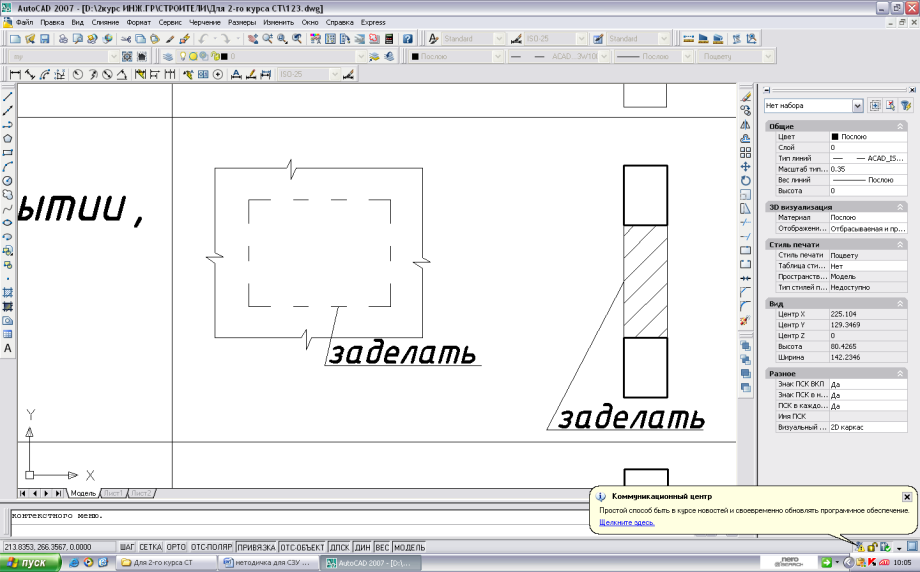

Проем в существующей стене, перегородке, покрытии, подлежащий заделке.

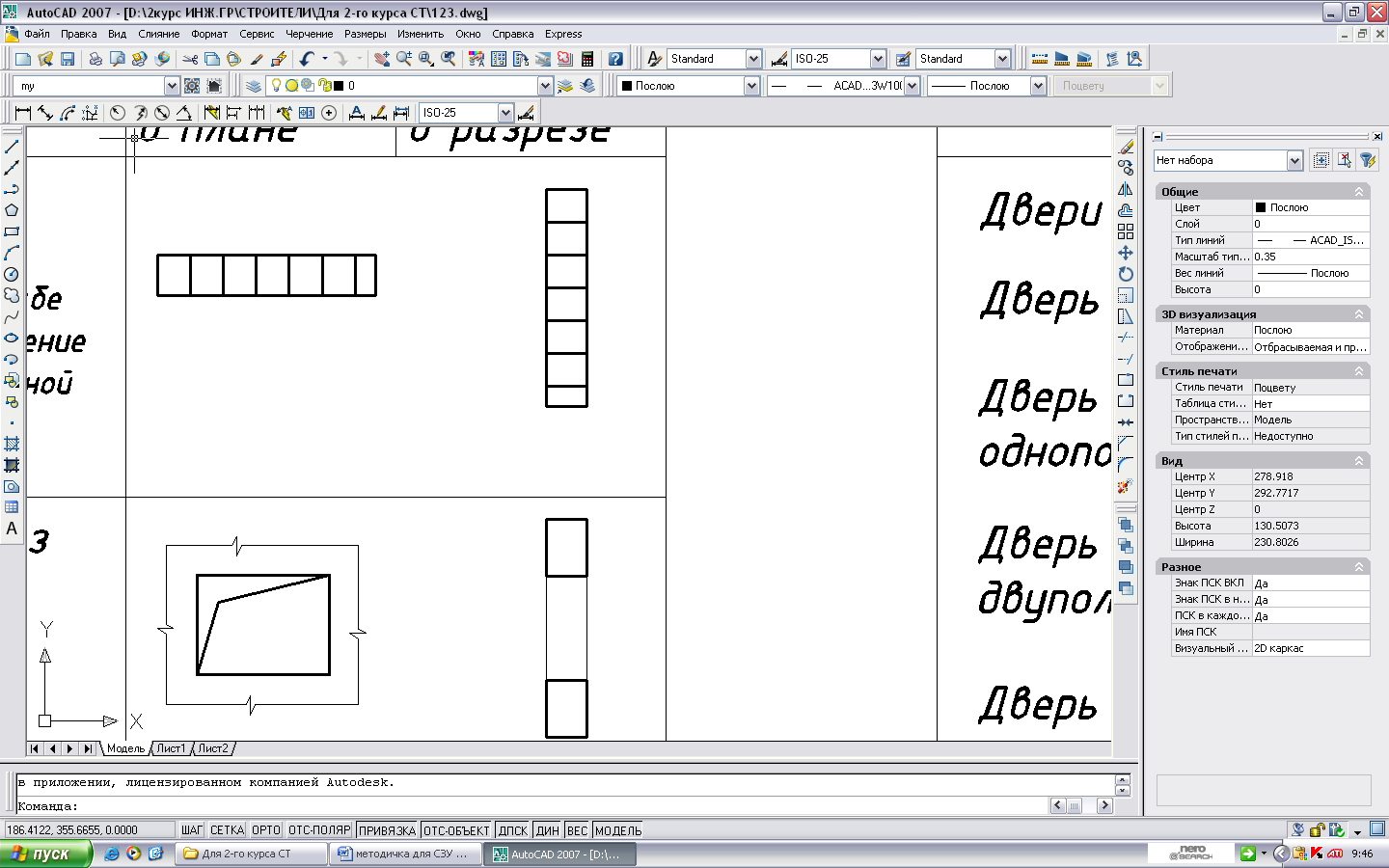

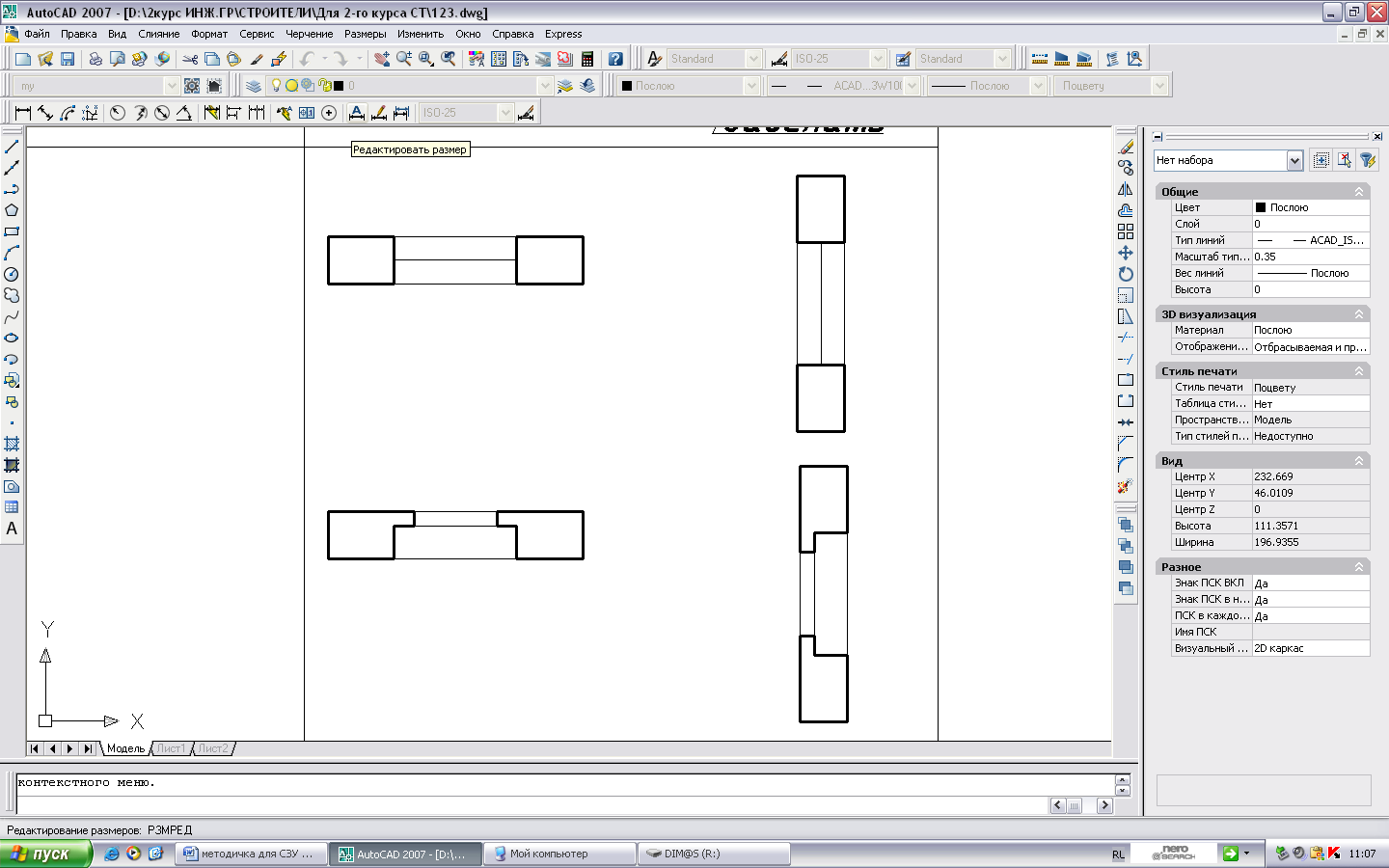

Проемы: без четверти
с четвертью
в масштабе 1:200 и мельче, а также для чертежей элементов конструкций заводского изготовления.

Н а фасаде открывающиеся переплеты обозначают треугольником Д. Основание треугольника определяет место, где навешивается переплет. Если треугольник обведен тонкой сплошной линией, то он открывается наружу, а если тонкой штриховой — то внутрь. В условиях изображения подъемных и раздвижных переплетов направление перемещения створок показывают стрелкой, переплет глухой (неоткрываюшийся) обозначается точкой.

Обозначения, характеризующие способ и направление открывания оконных переплетов, наносят на чертежах фасадов и фасадных схемах за­полнения оконных проемов.

При этом, в случае многократного ритмичного повторения на фасаде здания оконных проемов с одинаковым заполнением, обозначение открывания можно указать только в первых двух-трех проемах каждого типа или в одной ритмично повторяющейся группе проемов.

О бозначение открывания оконных переплетов показывают на каж­дом переплете, входящем в состав заполнения проема.

П ри выполнении условных изображений окон рисунок переплетов должен соответствовать действительному.

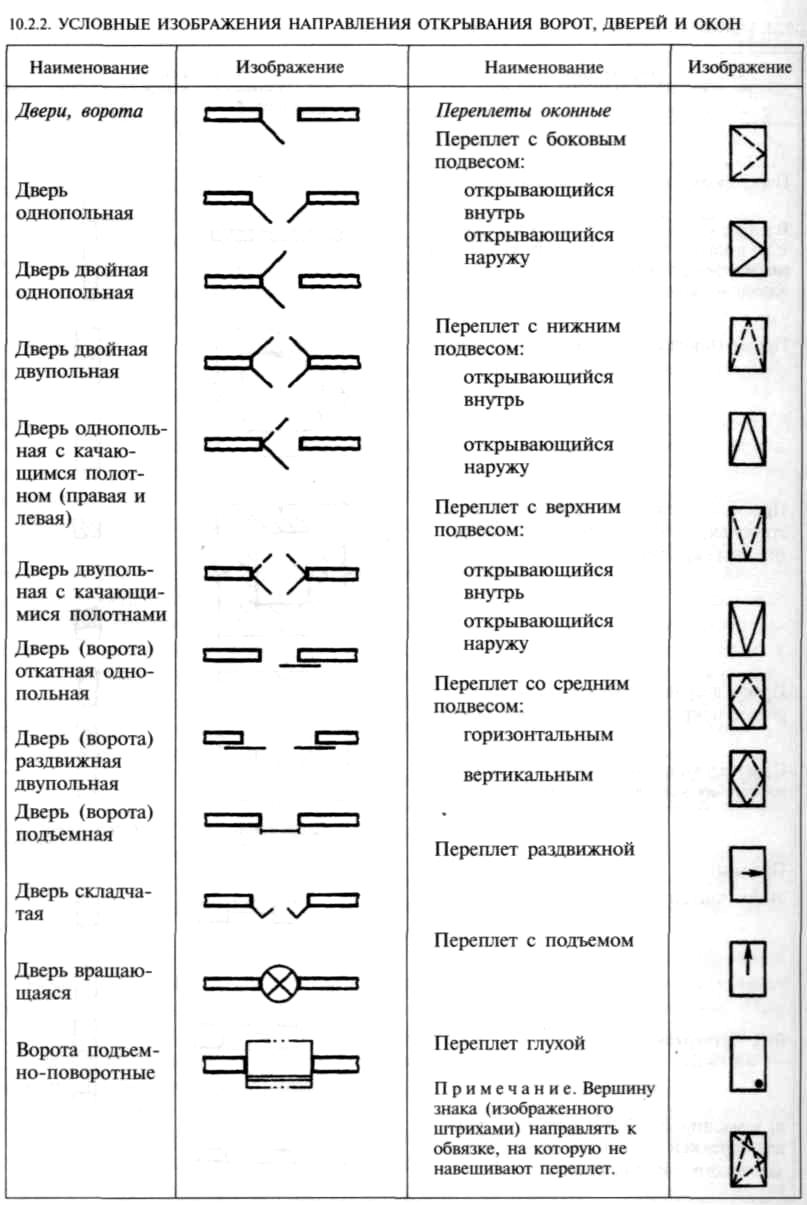

В таблице, приведенной в пример ранее, даются условные изображения направления открывания дверей и ворот на плане. При изображении дверей в плане угол наклона полотна двери к плоскости стены принимается равным 30°.

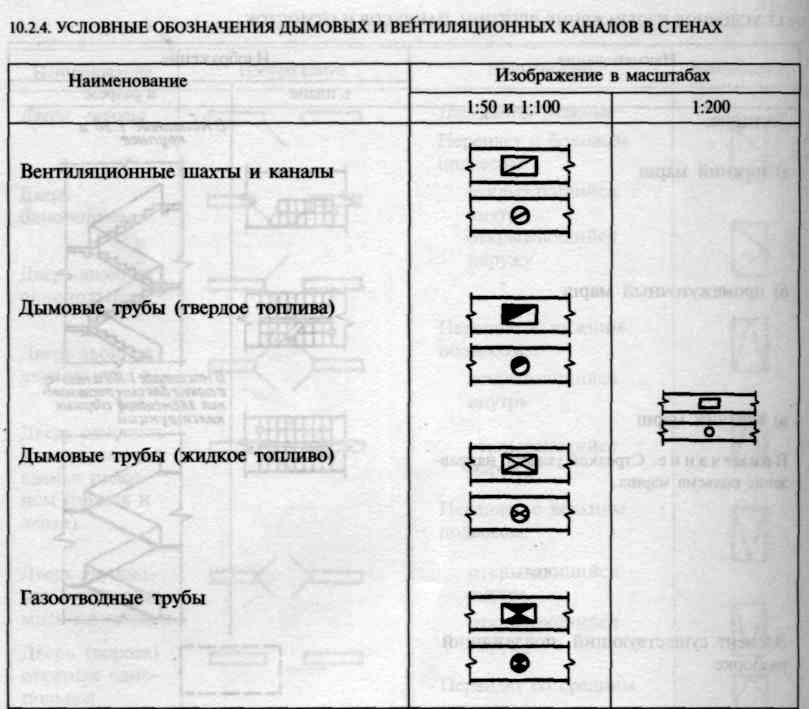

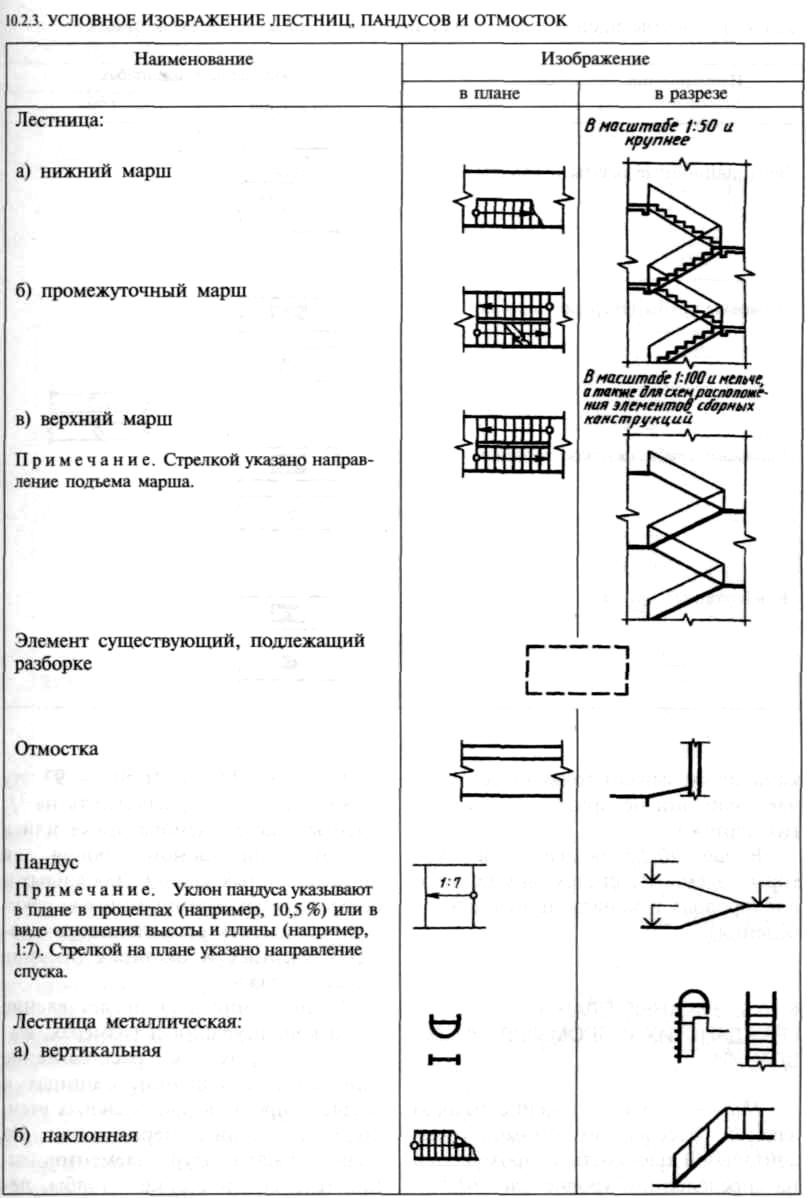

В предыдущей таблице приводятся условные изображения лестниц, пандусов, отмостки, а в следующей таблице — различных каналов в стенах. Размеры каналов указывают только в том случае, если они не приведены на других чертежах.

В таблице ниже обозначаются некоторые элементы систем внутреннего водопровода и канализации (водоотведения).

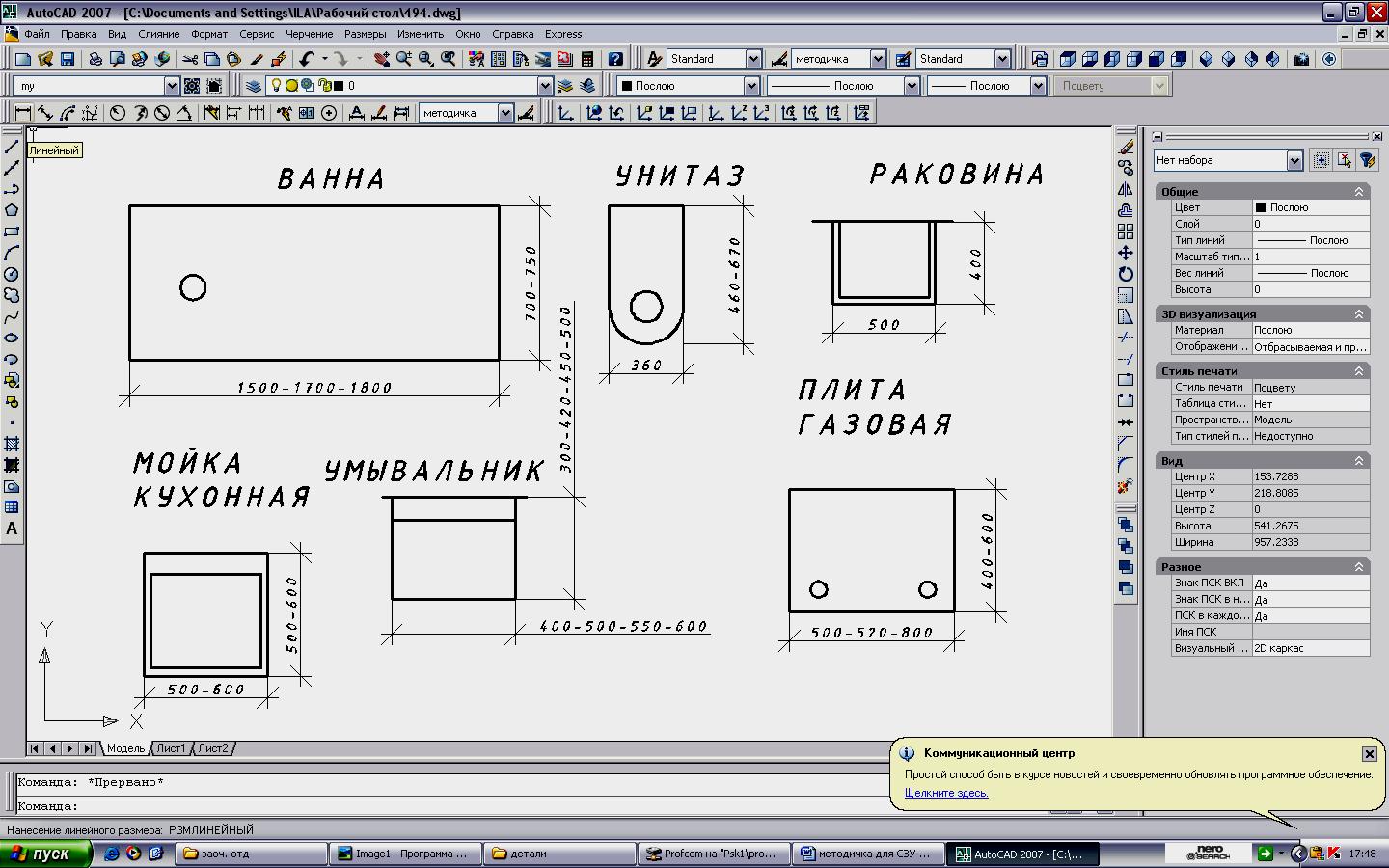

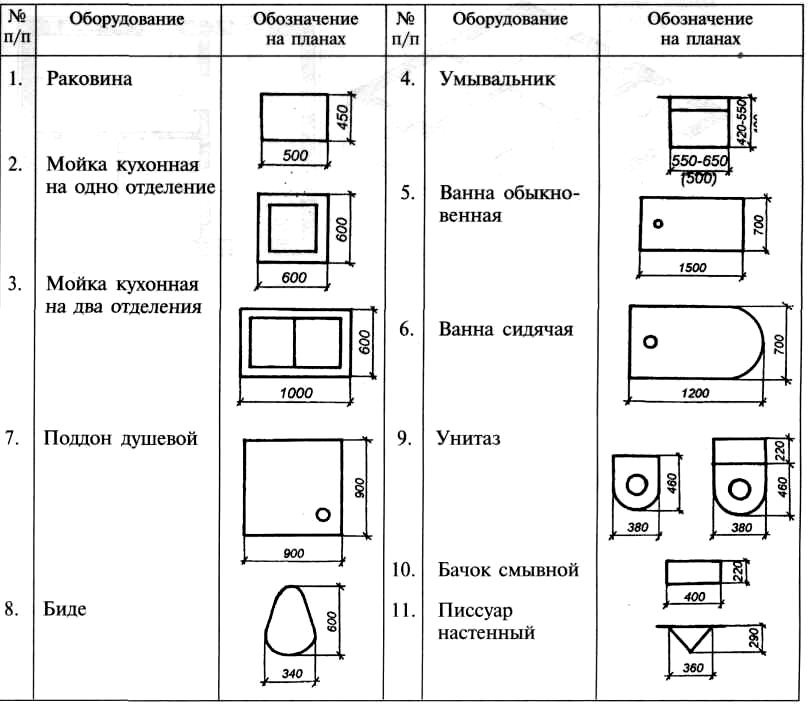

Санитарно-техническое оборудо­вание вычерчивают на плане здания в том же масштабе, что и план здания, размеры наиболее часто встре­чающегося санитарно-технического оборудования, а также кухонных плит по ГОСТ 21.205—93, даны на рисунке справа.

Вопросы для самоконтроля

1. Как изображают оконные проемы в плане здания?

2. Как изображают дверные проемы на планах зданий?

3. Перечислите известные вам керамические строительные материалы.

4. Каков угол штриховки для обозначения бетона и металлов?

5. Каков угол наклона полотна двери к плоскости стены при изображении дверей в плане?
