1.3. Содержание задания
Создать Mathcad-документ решения вычислительной задачи (см. приложение А). Вариант определяется преподавателем.
1.4. Содержание отчета
- цель работы;
- задание;
- результаты вычислений, оформленные в виде документа Mathcad;
- выводы.
Контрольные вопросы
Опишите структуру Mathcad-документа. Назовите основные области Mathcad-документа и объясните их назначение.
Дайте определение идентификатора, константы и переменной.
Объясните, как задается тип переменной.
Укажите правила ввода значений локальной и глобальной переменной.
Дайте определение арифметического выражения и назовите знаки арифметических операций.
Что такое стандартные математические функции и назовите известные Вам.
Объясните назначение и правила использования функций пользователя в Mathcad-документе.
2. Лабораторная работа №2. Построение графиков в Mathcad
2.1. Цель работы
- изучение основных способов построения графиков функций в Mathcad;
- изучение основных правил редактирования и форматирования графиков при создании графической области в документе в Mathcad;
- получение навыков в создании Mathcad-документа с включением графического материала.
2.2. Краткие теоретические сведения
В Mathcad можно строить двухмерные графики кривых в декартовых и полярных координатах, трехмерные графики поверхностей, двух- и трехмерные гистограммы.
В меню Insert
с помощью элемента Graph
можно вызвать команду(X-Y
Plot)
построения графика функции
.
Команда Polar
Plot
позволяет построить график функции
,
заданной в полярных координатах. Для
представления функции
в
виде поверхности в трехмерном пространстве
используется команда Surface
Plot.
Для построения графика функции следует определить независимую переменную х как переменную, принимающую значения из промежутка.
В Mathcad
возможно строить график функции, не
задавая предварительно промежуток
изменения независимой переменной. По
умолчанию этот промежуток принимается
равным
.
Далее определить функцию, график которой строится. Затем командой X-Y Plot в документе отображается график с двумя незаполненными ячейками. В ячейке, расположенной под осью абсцисс, задается независимая переменная х. В ячейке рядом с осью ординат необходимо задать имя ранее определенной функции.
Пример 1.
Построить график
функции
в декартовой системе координат.
Mathcad
позволяет строить графики функций,
заданных в полярной системе координат.
В Mathcad-документе
необходимо определить переменную,
задающую границы изменения полярного
угла, и функцию пользователя, определяющую
зависимость
.
Для ввода греческих букв необходимо
использовать панель Greek
из меню View
и подменю Toolbars.
Пример 2.
Построить функцию
,
заданную в полярных координатах.

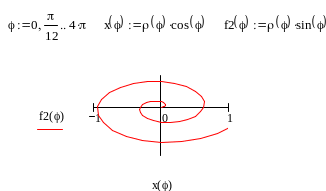

График в полярных
координатах можно построить с
использованием команды X-Y
Plot.
При этом должны быть заданы: переменная,
задающая границы изменения полярного
угла, функции пользователя, определяющие
зависимости
.
Пример 3.
Содержание задания
Создать Mathcad-документ решения задачи построения графика (см. приложение Б). Вариант определяется преподавателем.
Содержание отчета
- цель работы;
- задание;
- результаты построения графиков, оформленные в виде документа Mathcad;
- выводы.
Контрольные вопросы
Приведите примеры построения различных типов графиков.
Объясните последовательность действий по построению графика функции .
Объясните последовательность действий по построению графика функции .
Объясните назначение команды Graph меню Format.
Объясните назначение команды Trace.
Объясните назначение команды Zoom.
3. Лабораторная работа №3. Вычисления с векторами и матрицами в Mathcad
3.1. Цель работы
- изучение основных способов ввода векторов и матриц в Mathcad;
- получение навыков в выполнении операций с векторами и матрицами в Mathcad;
- получение навыков в решении систем линейных уравнений методом обратной матрицы в Mathcad;
- изучение возможностей Mathcad в построении и редактировании трехмерных графиков.
Краткие теоретические сведения
Mathcad позволяет решать инженерные задачи с использованием математического аппарата матричной алгебры.
Для создания
векторов и матриц можно использовать
меню
Insert,
Matrixs.
В диалоговом окне Insert
Matrixs
следует задать число строк и столбцов
в создаваемой матрице. Если предполагается
использовать матрицу в дальнейших
расчетах необходимо определить ее имя:
.
Создать вектор или матрицу посредством вычисления значений элементов, например, по заданной формуле:
По умолчанию в Mathcad нумерация индексов в массивах (в векторах и матрицах) начинается с нуля. В Mathcad имеется встроенная переменная ORIGIN, значение которой по умолчанию нуль. Значение переменной допускается переопределять. Если значение переопределить ORIGIN:=1, то нумерация индексов будет осуществляться с единицы.
В Mathcad можно проводить вычислении с векторами и матрицами. Для получения суммы двух матриц a и b используют арифметический знак сложения
В приведенном примере использование полученных значений будет затруднительным. Более предпочтительным является следующее решение:
В данном примере результат вычислении суммы двух матриц сохраняется в новой матрице с.
Используя знаки операций вычитания, умножения аналогично можно получить разность и произведение двух матриц.
При решении систем линейных уравнений в Mathcad можно использовать различные методы. В частности, можно записать систему в матричной форме и решать ее с использованием матричных операций.
Найти решение системы
Известно, что в матричном виде решение системы записывается следующим образом
В Mathcad это решение будет иметь вид
При построении трехмерных графиков для хранения вычисленных значений функции двух переменных используется матрица.
В Mathcad построение графика функции
производится в виде поверхности в трехмерном пространстве.
Пусть необходимо представить график функции
в виде решетчатой
поверхности, т.е. для каждой пары значений
определить значение
.
Пусть узловые точки располагаются через равные промежутки, т. е.
.
В нашем примере
И будем полагать,
что
.
Таким образом, в
Mathcad-документе
необходимо определить два вектора
и
,
элементами которых будут координаты
узловых точек
.
Функция
задается
в Mathcad-документе
посредством функции пользователя.
Значение
для каждой точки
записывается в двумерную матрицу.
Например, пусть это будет матрица
и тогда
.
Следовательно, для построения трехмерного графика необходимо в Mathcad-документе записать следующее.
Далее из меню
Insert
подменю Graph
активизируется команда Surface
Plot(поверхность).
На экране появляется графическая
область, в которой необходимо указать
(внизу и слева) имя матрицы
.
Для построения графика линий равного уровня следует использовать команду Contur Plot(контурный).
Внешний вид графика, построенного в Mathcad-документе можно изменить, т. е. отформатировать график.
Для форматирования графика необходимо в меню Format подменю Graph активизировать команду X-Y Plot. В диалоговом окне в вкладке X-Y Axes можно выбрать, например логарифмическую шкалу для обоих осей(Log Scale), задать сетку (Grid Lines) и т.д.
По графику функций можно определить численные значения функций. Для этого необходимо в меню Format подменю Graph активизировать команду Trace. При этом появляется диалоговое окно X-Y Trace. Курсор мыши устанавливается на кривую графика и в диалоговом окне отображаются соответствующие значения аргумента и функции.
Если в меню Format подменю Graph активизировать команду Zoom, то появится диалоговое окно X-Y Zoom(изменение масштаба). При этом необходимо при нажатой левой кнопки мыши курсором выделить требуемый фрагмент на графике. Выделенная область отобразится в диалоговом окне. Команда Zoom позволяет увеличить масштаб, команда Unzoom отменить увеличение, а команда Full View восстановить первоначальный график.
