2.9 Таңдалған сымдарға тәж бойынша сәйкес келуіне тексеру

(2.35)

мұндағы

(2.36)

(2.37)

(2.37) шартыорындалукерек, орындалмаған жағдайда таңдалған сымдар жарамайды.

1-3 аймағы

3-4аймағы

4-5 аймағы

Барлық аймақтарда таңдалған сымдар тәж бойынша тексеру шартын орындады.

2.11 Қысқа тұйықталу тогын есептеу

Қысқаша тұйықталу (қ.т.) тогын есептегенде келесідей шамалар анықталады:

- электр аппараттарын, оқшауламаларды, шиналарды динамикалық тұрақтылыққа тексеретін, қ.т. соққы тогы;

- қ.т. бірінші кезеңіндегі электрлік аппараттарды динамикалық тұрақтылыққа тексеру үшін толық қ.т. тогының үлкен әсер ету мәні;

Есептеген алдымен міндетті түрде электрлік және алмастыру сұлбалары сызылып алынады (2.26-сурет) тұрақтылар 2.5 – кестеде келтірілген.

а) б)

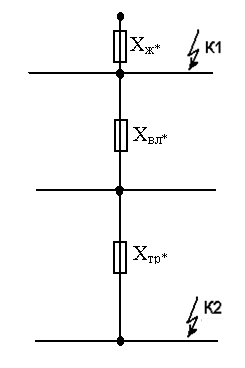

2.26 - сурет. Қысқаша тұйықтау тогын есептеуге арналған электрлік (а) және алмастыру сұлбасы (б)

Салыстырмалы бірлікте базистік қуат ретінде 100 МВА аламын.

Базистік кернеу:

Жүйенің кедергісі:

(2.44)

Реактивті кедергіні келесідей есептейміз:

(2.45)

Трансформаторлардың кедергісі:

(2.46)

мұндағы - трансформатордың кернеуі %;

- трансформатордың номинал қуаты, МВА.

Базистік ток келесі формуламен анықталады, кА:

(2.47)

Қысқа тұйықталу тогы келесі формуламен анықталады, кА:

(2.48)

Қысқаша тұйықталудың соққы тогын анықтаймыз, кА:

_(2.49)

_{2.5 - кесте}

_{Қысқаша тұйықтау тогын анықтауға арнаған тұрақтылар}

Кернеу мәндері	куд	Та
110 кВ үшін
10 кВ үшін	0,01	1,369

_{К-1 нүктесіндегі қысқаша тұйықталу тогын анықтайық}, 110 кВ ҚС үшін:

мұндағы - қ.т нүктесіне дейінгі нәтижелік кедергі.

.

К-2 нүктесіндегі қысқаша тұйықталу тогын анықтаймық, 10 кВ ҚС үшін:

мұндағы - қ.т нүктесіне дейінгі нәтижелік кедергі.

,

2.12 Электр аппараттарын таңдау

Барлық электр аппараттары номинал кернеуі, номинал тогы бойынша таңдалады және электродинамикалық және термиялық тұрақтылыққа тексеріледі.

Кернеуі бойынша таңдағанда келесі шарт орындалуы керек:

(2.50)

Ток бойынша дұрыс аппаратты таңдау қалыпты режимде ұзақ жұмыс кезінде аппарат бөліктерінің қауіпті қызуларына жол бермейді. Сол үшін келесі шарт орындалуы керек:

Мұндай қатынас қоршаған ортаның (ПУЭ сәйкес) қалыпты температурасында дұрыс.

Желінің қысқаша тұйықталу тогын есептегеннен кейін 110 және 10 кВ жақтарына қорғаушы аппараттар (2.6, 2.8 – кестелер).

2.6-кесте

110кВ жактағы ажыратқыш және айырғыш таңдау

Таңдау шарты	Есептелген мәндер	Каталогтагы берілгендер
		Ажыратқыш ВГУ - 110	Айырғыш РНД – 110/630Т1	Ток трансформаторы ТБМО – 110УХЛ1
	110	110	110	110
	131,2	2000	630	630
	2,125	40	-	-
	4,8	102		102
	11,09	40/2 3200	31,2/4 3969	4/1 1600

_{Желідегі кернеу мәнін білу үшін кернеу трансформаторын таңдап орнатамыз (}2.7 – кесте).

_2.7 - кесте

Кернеу трансформаторлары

Типі	Кернеу класы,кВ	Орамдардағы кернеу, кВ			Номиналды қуат,ВА 0,5 класс		Шектелген қуат,ВА
		біріншілік	екіншілік
НТМИ-10	10	10 000	100	120		1000
НАМИ-110	110/√3	126/√3	0,1/√3	560		2000

Таңдалған кернеу трансформаторлары мына шартты қанағаттандыру керек

_{Әр жаққа 3 трансформатордан орналастырылады}

_{Шарт қанағаттандырылды таңдалған трансформаторлар дұрыс.}

2.8 –кесте

10кВ жактағы ажыратқыш және айырғыш таңдау

Таңдау шарты	Есептелген мәндер	Каталогтагы берілгендер
		Ажыратқыш ВВЭ –М – 10	Айырғыш РВРЗ–1 - 10/2500У2	Ток трансформаторы ТЛМ10 –У3
	10	10	10	10
	1443,4	2500	2500	1500
	8,5	31,5	-	-
	16,3	81		100
	61,41	20/3 1200	45/4 8100	26/3 2028

Желідегі мәліметтерді тіркеу үшін тіркеуіш, есептеуіш аспаптар таңдап орнатамыз (2.9 кесте).
