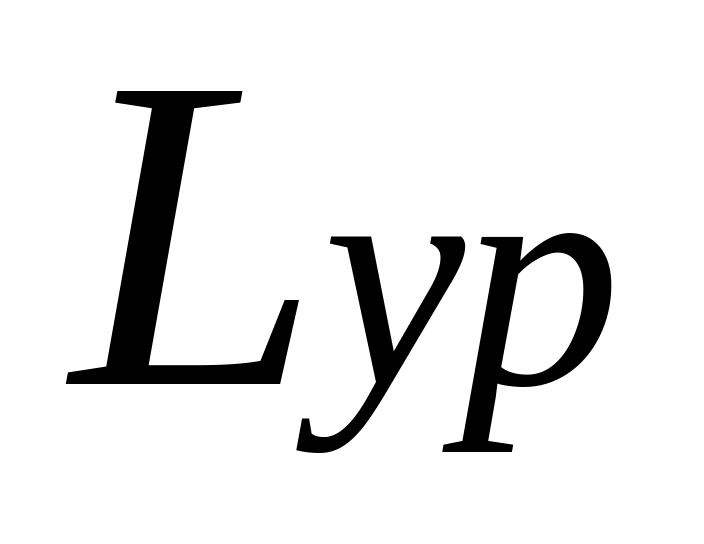

Определяем индуктивность уравнительных реакторов по формуле [4, стр.133]

, (2.13)

где - коэффициент действующего значения уравнительного тока,

принимаем по [4, стр.1-158] =0,62;

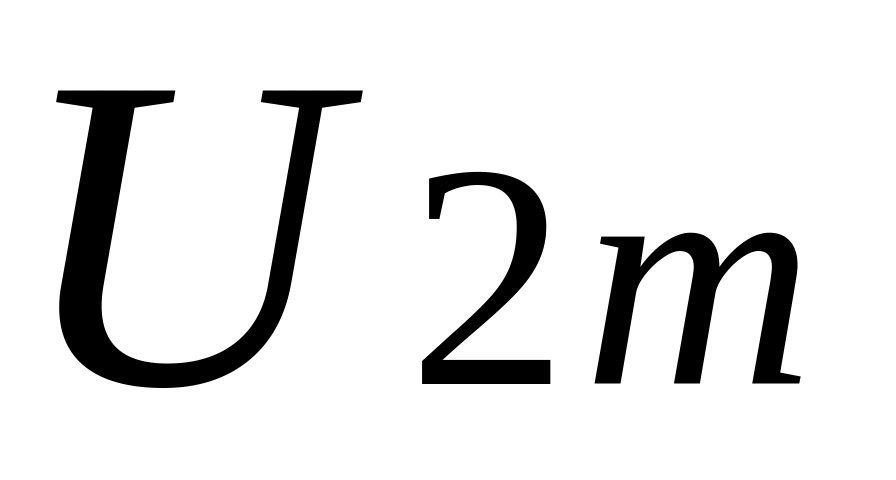

-амплитуда фазного напряжения, ,

где  - круговая частота сети, =314 ;

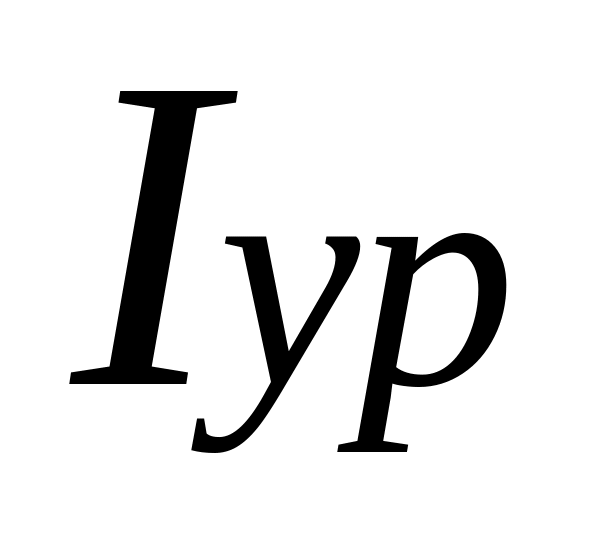

– действующее значение уравнительного тока,

. (2.14)

для схемы выбираем 2 ненасыщающихся уравнительных реактора LR1 и LR2 с рассчитанной индуктивностью.

2.4. Расчет и выбор сглаживающих дросселей

Пульсации выпрямленного напряжения приводят к пульсациям выпрямленного тока, которые ухудшают коммутацию электродвигателя и увеличивают его нагрев.

Для сглаживания пульсаций выпрямленного напряжения применяют сглаживающие дроссели.

Определяем индуктивность сглаживающего дросселя по формуле [4, стр. 132]

, (2.15)

где, k- кратность гармоники, так как в симметричной мостовой схеме наибольшую амплитуду имеет первая гармоника, то принимаем =1;

p- количество пульсаций, принимаем по [1,табл. 2.1], p =6;

p_(1)%- допустимое действующее значение основной гармоники

тока, принимаем p_(1)%- =8%;

-амплитудное значение гармонической составляющей выпрямленного напряжения, определяем по [4,стр.131]:

,

(2.16)

где - угол управления тиристорами, =30 ;

U_d0- максимальное значение выпрямленного напряжения,

U_d0-=2.34 U_2фн ;

-круговая частота сети;

I_dн- номинальный выпрямленный ток преобразователя.

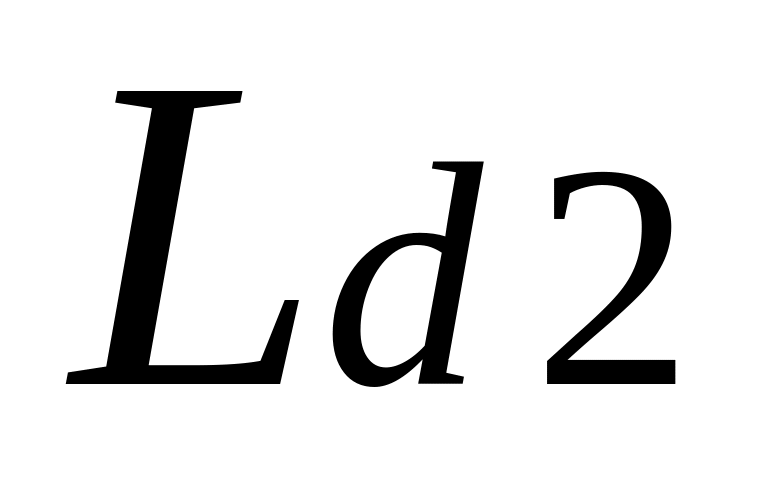

Т ак как индуктивность выбранного уравнительного реактора больше индуктивность сглаживающего дросселя ( > ), то отказываемся от установки последнего в силовую цепь преобразователя.

Уравнительного реактора будет достаточно для сглаживания пульсаций выпрямленного напряжения.

2.5. Расчет и выбор силовой коммутационной и защитной аппаратуры

2.5.1. Расчет и выбор r-c цепочек.

Для ограничения скорости нарастания прямого напряжения используем R-C цепочки, которые включаем параллельно каждому тиристору.

Используя стандартный ряд сопротивлений выбираем резистор R с сопротивлением 51 Ом.

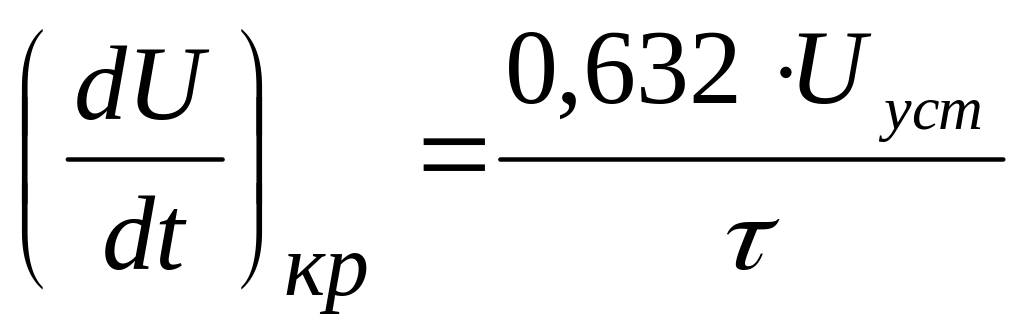

Из уравнения [5, стр.81]

, (2.17)

где U_уст- установившееся напряжение на тиристоре, U_уст = 2 U_2л;

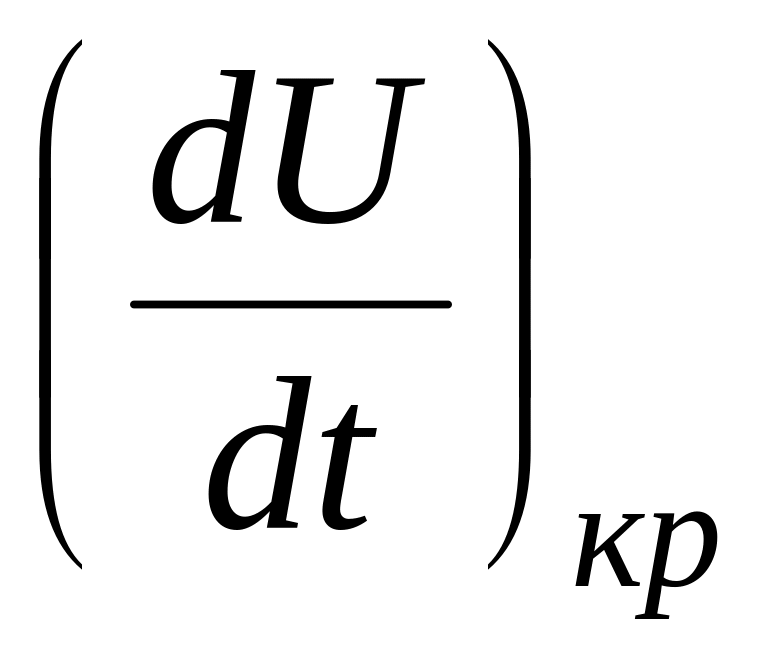

-максимально допустимая критическая скорость нарастания прямого напряжения на тиристоре (из табл. 2.2), находим постоянную времени

с , и значение емкости . Используя стандартный ряд емкостей выбираем конденсатор С=6,2 нФ

2.5.2. Расчет и выбор предохранителей

Для защиты тиристорного преобразователя от внутренних коротких замыканий во вторичную обмотку трансформатора поставим предохранители.

Находим амплитудное значение базового тока короткого замыкания по формуле

I_2кm , (2.18)

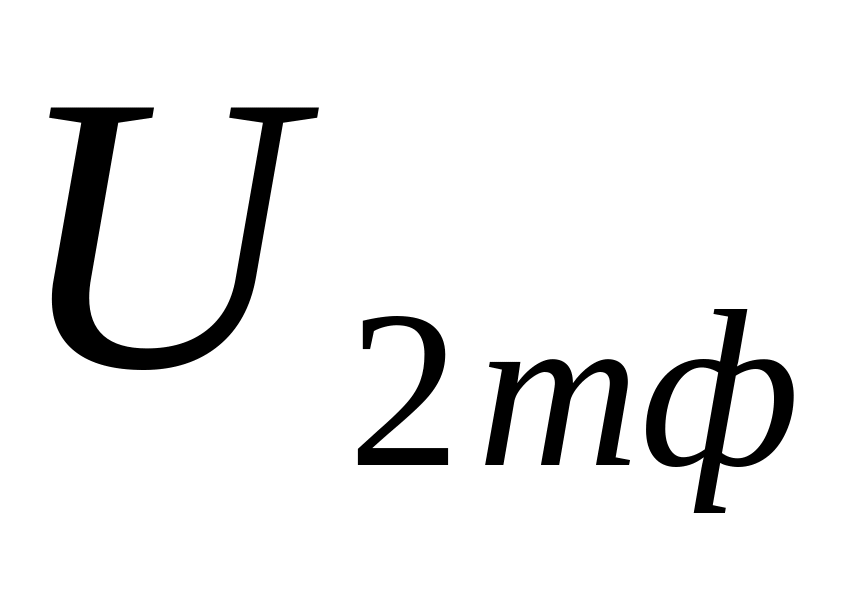

где - амплитуда фазного напряжения вторичной обмотки

трансформатора;

-индуктивное сопротивление, приведенное к вторичной обмотке

трансформатора;

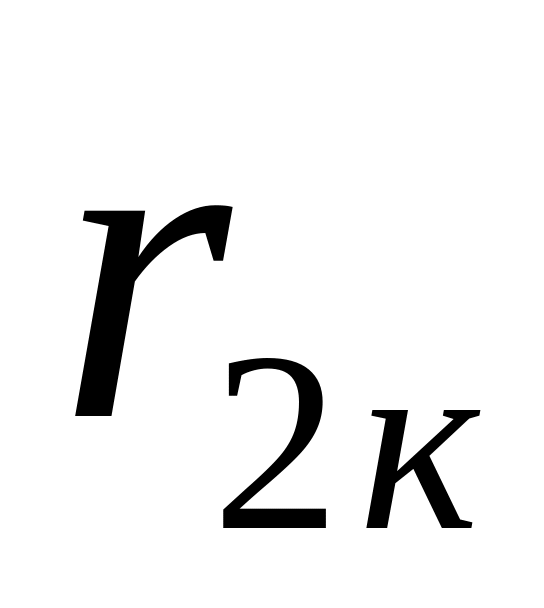

-активное сопротивление, приведенное к вторичной обмотке трансформатора.

Находим полное, активное и индуктивное сопротивления вторичной обмотки трансформатора [4, стр.105]:

, (2.19)

где -напряжение короткого замыкания, из табл. 2.1

-линейное напряжение вторичной обмотки трансформатора;

Активное сопротивление, приведенное к вторичной обмотке трансформатора

, (2.20)

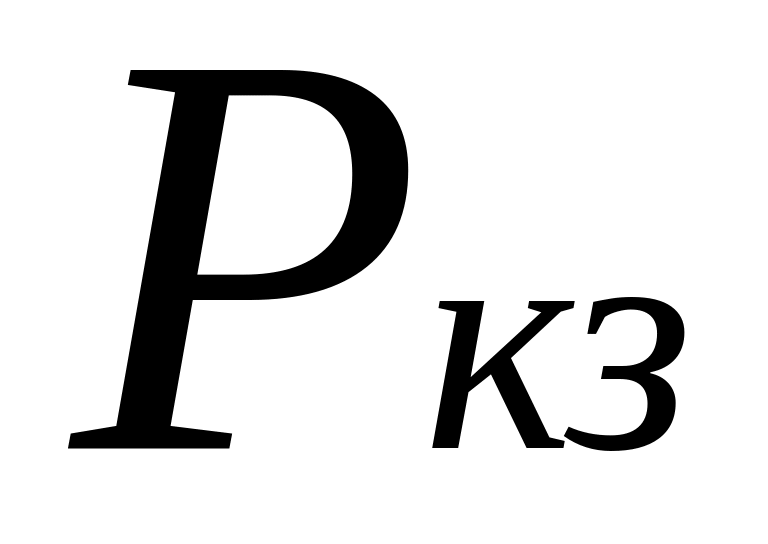

где -мощность короткого замыкания, из табл. 2.1;

-ток вентильной обмотки.

Индуктивное сопротивление, приведенное к вторичной обмотке трансформатора

, (2.21)

где -полное сопротивление, приведенное к вторичной обмотке.

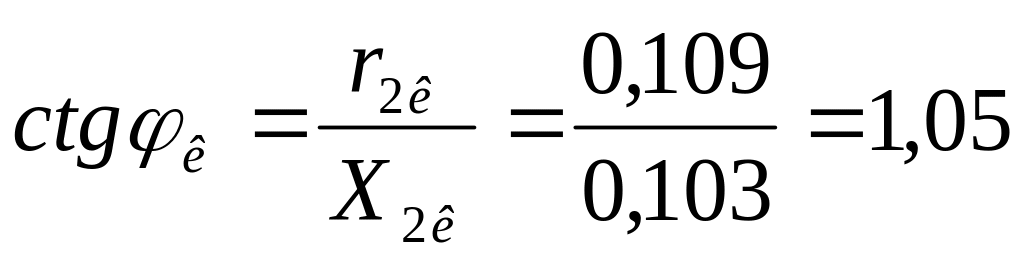

Для нахождения ударного тока внутреннего короткого замыкания определяем коэффициент k₁ по [4, рис.1-129а] в зависимости от ctg_к

. (2.22)

k₁=1

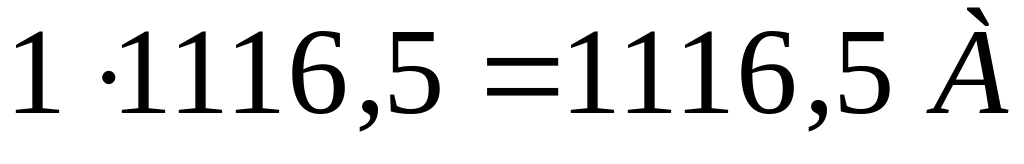

ударный ток внутреннего короткого замыкания

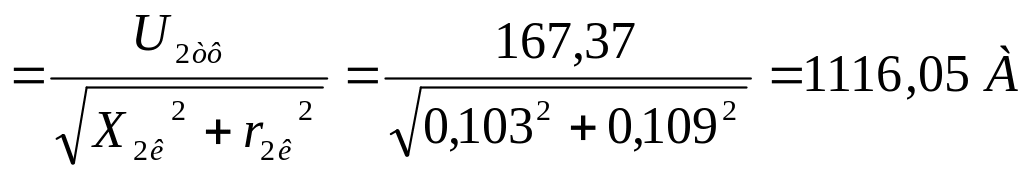

I_2кm= . (2.23)

Выбираем плавкий предохранитель, исходя из условий:

- номинальное напряжение предохранителя должно соответствовать напряжению цепи, в которой он установлен;

-номинальный ток предохранителя должен быть больше

максимального рабочего тока, протекающего через него;

-номинальный ток плавкой вставки должен быть больше или равен

максимальному рабочему току, протекающего через него.

проверка предохранителя на срабатывание при коротком замыкании

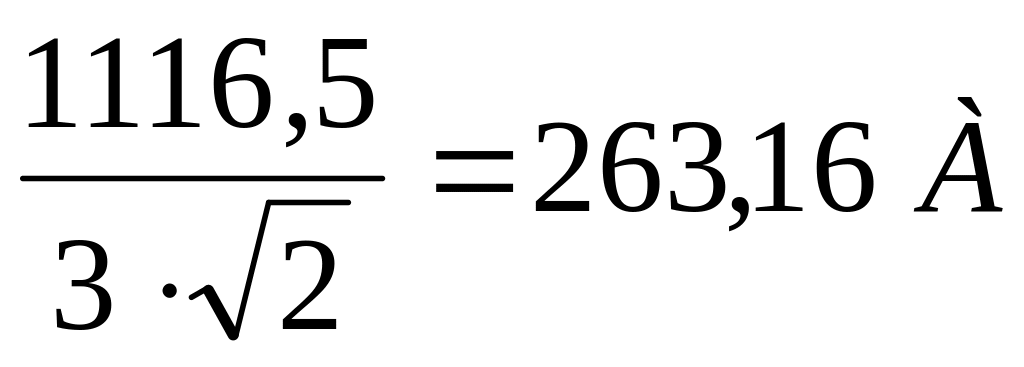

3I_пл.вст < . (2.24)

3I_пл.вст <

параметры выбранного предохранителя сводим в таблицу 2.3.

Таблица 2.3

Тип предохранителя	ПН2
Номинальное напряжение предохранителя , В.	220
Номинальный ток предохранителя , А.	100
Ток плавкой вставки предохранителя , А.	80
