Содержание:
Введение ………………………………………………………………...……………3
1. Описание работы гидросхемы и рабочего оборудования машины и привода...4
2. Выбор рабочего давления……………….………………………………………....6
3. Расчет гидропривода машины………….………………………………………….6
4. Выбор гидроцилиндров и гидромоторов..……………………………………..…6
5. Определение расходов гидродвигателей …………….………………...………..9
6. Выбор насоса…………………………………………….………………………...10
7. Выбор трубопроводов…………………..………………………………………...12
8. Определение параметров и выбор гидрооборудования………………...……....15 9. Расчет теплового режима гидропривода……………………………..….......…..16
10. Расчет фактиеских параметров гидропривода…………………….…………...19
11. Расчет кпд гидропривода………………………………………………………..21
12. Заключение………………………………………………………………………23
13.Список используемой литературы…………………….…...................................24
Введение
В данной курсовой работе на базе полученного задания и составленной схемы гидропривода, удовлетворяющей условиям работы и эксплуатации строительной машины или механического оборудования, производится расчёт объемного гидропривода, основных параметров гидроагрегатов и обоснованный выбор серийного гидрооборудования, гидроаппаратуры управления, с помощью справочной литературы и каталогов на гидрооборудование.
Описание работы гидросхемы и рабочего оборудования машины и привода
В объёме данного курсового проекта рассматривается проектирование объёмного гидропривода подъёмника с телескопической стрелой. Схема с разомкнутой циркуляцией и с отдельной закрытой схемой на поворот. Система управления: дистанционное, гидравлическое.
Для работы подъёмника ему необходимо создать дополнительные точки опоры. Для этого служат аутригеры. Для выдвижения аутригеров необходимо запустить насос, который начнёт подавать рабочую жидкость в секционный распределитель. Далее необходимо нажать кнопку электроуправления на блоках гидроуправления, которые подадут сигнал, и жидкость управления переведет золотниковые распределители в блоке секционных распределителей в соответствующее выдвижению аутригеров положение. Жидкость пойдет к цилиндрам аутригеров и выдвинет их. На гидроцилиндрах аутригеров, спаренных, отсутствуют синхронизаторы потока жидкости. Это объясняется тем, что подъёмник чаще всего работает на неровной поверхности, и для прямой фиксации подъёмника необходимо неравномерное выдвижение штоков гидроцилиндров аутригеров.
Втягивание аутригеров, а также выдвижение и втягивание гидроцилиндров подъёма стрелы и рукояти осуществляется аналогичным образом, при работающем насосе подается сигнал управления, золотниковые распределители передвигаются в нужную позицию, и осуществляется перемещение рабочих органов.
Имеется отдельная схема на поворот стрелы (закрытая схема). Также в схеме присутствует блок питания гидроуправления, необходимый для равномерной подачи рабочей жидкости к блокам управления.
В схеме представлен бак, необходимый для содержания, частичного охлаждения и частичной очистки рабочей жидкости. Более тонкая очистка жидкости осуществляется фильтрами, установленными в сливных магистралях схемы. В случае засорения фильтров, параллельно с ними установлены предохранительные клапаны и жидкость, минуя фильтры, по клапанам попадает в бак.

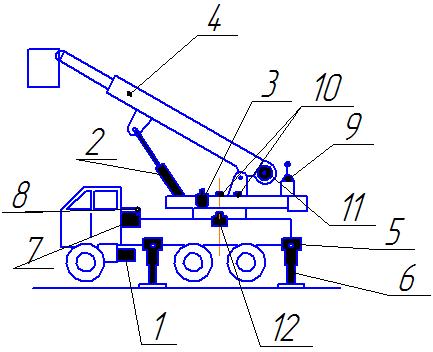

Рис. 1.
Пример размещения оборудования на подъемнике:
1 – насосная станция; 2 – гидроцилиндр стрелы; 3 – гидромотор поворота;
4 – стрела; 5,6 – гидроцилиндры аутригеров; 7 – гидробак; 8 – фильтры;
9 – система управления; 10 – гидрораспределители;
11 – гидромотор привода телескопирования; 12 – коллектор.
