DSR-400/450
Глава 2 Подготовка
Подсоединение и замена литиевой батарейки Подготовка объектива
Установка объектива Регулировка положения фланца
Подготовка источника электропитания к работе Использование аккумуляторной батареи Использование сетевого адаптера электропитания
Исключение перерывов в работе из-за разряда аккумуляторной батареи
Регулировка видоискателя
Регулировка положения видоискателя
Фокусировка окуляра и настройка изображения на экране (яркость, контрастность и контурная коррекция) Снятие видоискателя
Присоединение 5-дюймового электронного видоискателя
Использование плечевого ремня Регулировка положения плечевой опоры Установка на штативе
Использование видеоосветителя Подготовка входной звуковой системы
Установка входящего в комплект микрофона Использование внешнего микрофона Использование радиомикрофонной системы
Использование линейного входа для подсоединения звукового оборудования
Подготовка к работе
Подсоединение и замена литиевой батарейки
В данном камкордере используется литиевая батарейка, предназначенная для сохранения данных в памяти. При первом использовании камкордера обязательно вставьте входящую в комплект камкордера литиевую батарейку (CR2032). Без этой батарейки камкордер не будет правильно работать. После подсоединения литиевой батарей- ки установите дату и время внутренних часов (см. главу 5, раздел «Установка даты/времени внутренних ча- сов»).
Примечания
Внимательно прочитайте инструкции по установке и замене литиевой батарейки. При неправильном использовании батарейки возможен ее взрыв.
Используйте
только
литиевые
батарейки
CR2032.
Остальные
типы
литиевых
батареек
могут
иметь
не-
надежный
контакт
при
движениях
камкордера.
Если
у
вас
проблемы
с
приобретением
батарейки
CR2032,
обратитесь
к
дилеру
Sony.

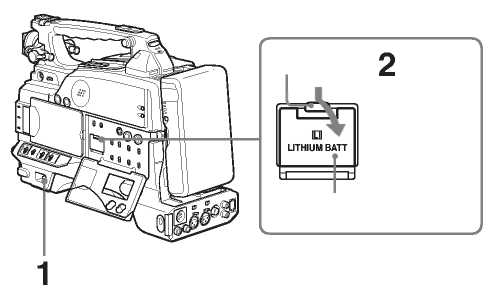

Фиксатор
Нажмите и по- тяните вперед
Крышка батарейки
Установите переключатель POWER (Питание) в положение ON (Вкл.).
Нажмите на фиксатор сверху крышки батарейки и откройте крышку.
Выньте литиевую батарейку.
Нажмите
вниз и
потяните
на
себя.
Для установки другой литиевой батарейки выполните действие, указанное в пункте 3, в обратном порядке. Символ полярности + должен быть обращен к вам.
Закройте крышку батарейки.
Срок службы литиевой батарейки
Когда
напряжение
литиевой
батарейки
снижается,
на
ЖК-мониторе
появляется
предупреждающее
сообщение
о
необходимости
замены
батарейки.
Если
появилось
предупреждающее
сообщение,
литиевую
батарейку
((
CR2032)
необходимо
заменить
в
течение
трех
или
четырех
дней.
Средний
срок
службы
литиевой
батарейки
около
одного
года.

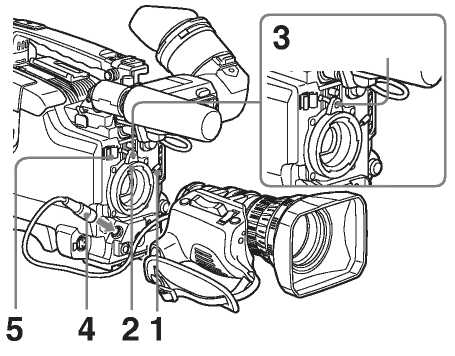

Подготовка объектива Установка объектива
Установите объектив, используя следующую процедуру.
Информация о том, как использоваться объективом, содержится в руководстве, прилагаемом к объективу.
Резиновый
фиксатор
узла
крепления
объектива
Поднимите рычажный фиксатор объектива и выньте колпачок из узла крепления объектива.
Совместите центральную прорезь в узел крепления объектива с центральным штырьком объектива и вставьте объектив в узел крепления.
Удерживая объектив, опустите рычажный фиксатор объектива, чтобы закрепить объектив в рабочем поло- жении.
Примечание
Если объектив закреплен ненадежно, он может выпасть во время работы камкордера. Это может привести к серьезным последствиям. Проверьте надежность крепления объектива. Рекомендуется надеть на рычажный фиксатор объектива резиновый фиксатор, как показано выше на рисунке.
Подсоедините кабель объектива к соединителю LENS (Объектив).
Примечание
Подсоединение кабеля объектива к соединителю LENS (Объектив) при включенном камкордере может привес- ти к повреждению камкордера или объектива. Выключите электропитание камкордера, прежде чем подключать соединитель LENS (Объектив).
Закрепите кабель объектива с помощью кабельных зажимов.

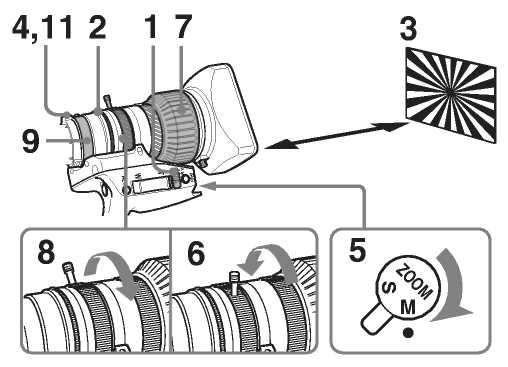

Регулировка положения фланца
Регулировку положения (фокальной длины) фланца (расстояние от фланца объектива до плоскости изображе- ния вдоль оптической оси) необходимо производить в следующих случаях:
При первой установке объектива
После смены объективов
Когда при операциях масштабирования фокусировка в режиме телеобъектива не соответствует фоку- сировке в режиме широкоугольного объектива
Установите селектор диафрагмы в положение М (Ручной режим).
Поверните кольцо диафрагмы, чтобы открыть ее.
Отрегулируйте освещение или используйте нейтральный фильтр, чтобы получить требуемую яркость при открытой диафрагме.
Установите испытательную таблицу для регулировки положения фланца объектива на расстоянии около 3 метров и отрегулируйте ее освещенность, чтобы получить соответствующий уровень видеосигнала при от- крытой диафрагме.
Ослабьте ручку фиксации F.f.
Установите селектор ZOOM (Зум) в положение М (Ручной режим).
Поверните кольцо зума в положение телеобъектива.
Поверните кольцо фокусировки и добейтесь резкого отображения испытательной таблицы.
Поверните кольцо зума в положение широкоугольного объектива.
Поверните кольцо фиксации F.f и добейтесь резкого отображения испытательной таблицы. Не сдвигайте кольцо фокусировки.
Повторите пункты 6 – 9 процедуры несколько раз и добейтесь, чтобы при переходе с режима телеобъектива в режим широкоугольного объектива резкость изображения сохранялась.
После окончания регулировки затяните винт ручки фиксации F.f.
