Глава 1 Общие сведения
Глава 1 Общие сведения
Конфигурации изделия Отличительные характеристики
Характеристики камеры Характеристики видеомагнитофона
Расположение и функциональное назначение частей
Вид спереди Вид справа
Вид слева и сверху Вид сзади Объектив
Видоискатель DXF-801
Отображение статуса на экране видоискателя Отображение статуса на ЖК-мониторе
Общие сведения
Конфигурации продукции

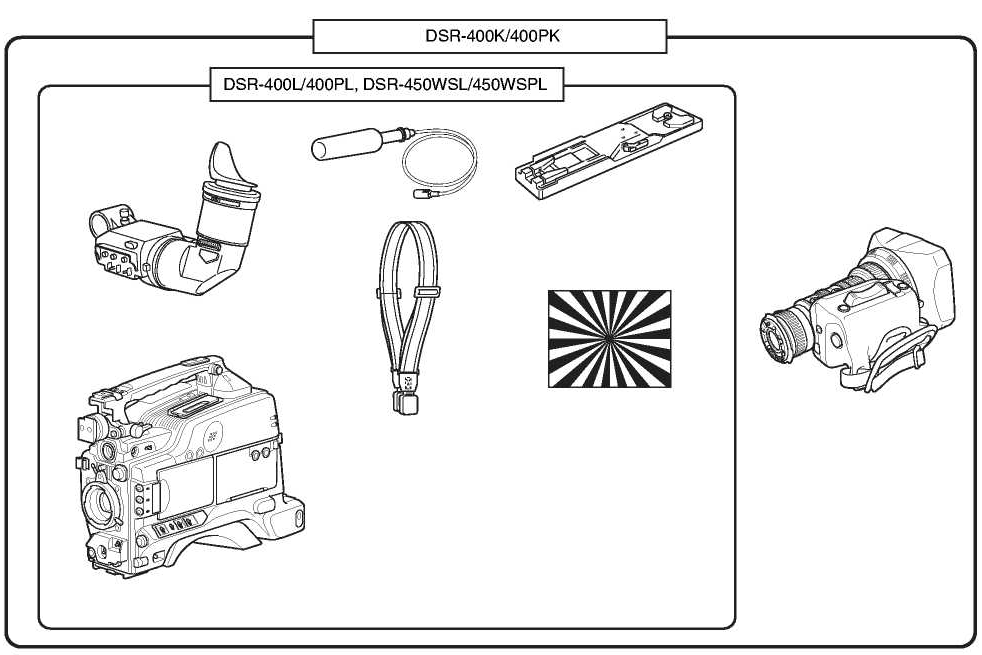

В серию цифровых камкордеров DSR-400/450WS входят модели DSR-400K/400PK, DSR-400L/400PL и DSR- 450WSL/450WSPL, наименование которых определяется их конфигурацией, как указано ниже на рисунке. Кам- кордеры выпускаются в версиях NTSC и PAL. Основные функции всех камкордеров одинаковы.
Видоискатель
DXF-801 *
Микрофон
Штативный адаптер VCT-U14
Плечевой ремень
Вариообъектив VCL-917BY
Испытательная таблица для регулиров- ки положения фланца объектива
Камкордер DSR-400/400P/450WS/450WSP
Колпачок узла крепления объектива
Руководство по эксплуатации
* Номер детали A-8279-329-A
Отличительные характеристики
Цифровой камкордер DVCAM DSR-400/400P* оснащен 2/3-дюймовыми ПЗС-матрицами Power HAD EX фор- мата 4:3.
Цифровой камкордер DVCAM DSR-400/400P* оснащен 2/3-дюймовыми ПЗС-матрицами Power HAD EX широ- кого формата 16:9.
В дополнение к тем же основным характеристикам, функциям и принципу работы, что и у предыдущих моде- лей, камеры этих новых камкордеров отличаются исключительно высокими функциональными возможностями.
«DVCAM» и «Power HAD» - зарегистрированные торговые знаки Sony Corporation.
Характеристики камеры
2/3-дюймовые ПЗС-матрицы Power HAD EX
Три 2/3-дюймовые ПЗС-матрицы Power HAD EX, отличающиеся высокой чувствительностью и очень низким уровнем тянущихся продолжений, обеспечивают высокое качество изображения, соответствующее верхней ступени в классе камкордеров NTSC/PAL стандартной четкости.
Тянущиеся продолжения: -140 дБ
Чувствительность: F11 (3200K, 2000 лк)
Отношение С/Ш: 65 дБ (DSR-400/450WS), 63 дБ (DSR-400P/ 450WSP)
Регулируемая плечевая опора
Камкордер оснащен регулируемой плечевой опорой, которая позволяет подстраивать положение камкордера для обеспечения его стабильности при съемке, независимо от роста и стиля работы оператора.
Переключатели ASSIGN (Назначаемые)
Для назначаемых переключателей, расположенных на боковой панели и сверху на ручке, можно для удобства работы оператора назначить такие функции, как ATW (Автоматический баланс белого), VTR start/stop (Видео- магнитофон Пуск/Стоп), и др. Это позволяет мгновенно вызывать эти функции во время съемки.
Файл сцены
Можно сохранить различные установки для съемки определенной сцены – как файл сцены – во внутренней па- мяти камкордера. Загрузив файл сцены, вы можете быстро восстановить режимы настройки, подобранные ра- нее для съемки данной сцены.
Слот «Memory Stick»
Камкордер оснащен слотом для карты «Memory Stick». При использовании функции файла сцены вы можете сохранить установки меню на «Memory Stick» и при необходимости быстро вызывать их. Также, при использо- вании для съемки нескольких камкордеров установки первого камкордера можно через «Memory Stick» скопи- ровать в другие камкордеры, что упрощает процесс достижения одинаковой настройки цвета.
