на тему: «Информационная система автоматизированного управления энергосбережением фирмы»
Выполнил студент гр. ИС-16 М.О. Михайлова
Проверил преподаватель И.Г. Куклина
Нижний Новгород
2012
Содержание
Введение
Rational Rose - мощное CASE-средство для проектирования программных систем любой сложности. Одним из достоинств этого программного продукта будет возможность использования диаграмм на языке UML. Можно сказать, что Rational Rose является графическим редактором UML диаграмм.
В распоряжение проектировщика системы Rational Rose предоставляет следующие типы диаграмм, последовательное создание которых позволяет получить полное представление о всей проектируемой системе и об отдельных ее компонентах:
Use case diagram (диаграммы прецедентов);
Deployment diagram (диаграммы топологии);
Statechart diagram (диаграммы состояний);
Activity diagram (диаграммы активности);
Interaction diagram (диаграммы взаимодействия);
Sequence diagram (диаграммы последовательностей действий);
Collaboration diagram (диаграммы сотрудничества);
Class diagram (диаграммы классов);
Component diagram (диаграммы компонент).
Постановка задачи.
Перед работником фирмы поставлена задача создания ИС управления энергосбережением фирмы.
На балансе фирмы находится: восемь помещений, из них четыре терминал класса с ПК, серверная, три комнаты с программируемыми станками. Обогрев помещений осуществляется при помощи электроприборов.
ПК должен отслеживать энергосберегающее использование программируемых станков и их систему охлаждения при достижении 22 градусов.
ИС ПК должна управлять температурой обогрева помещений. Обогрев серверной – не выше 18 градусов С.

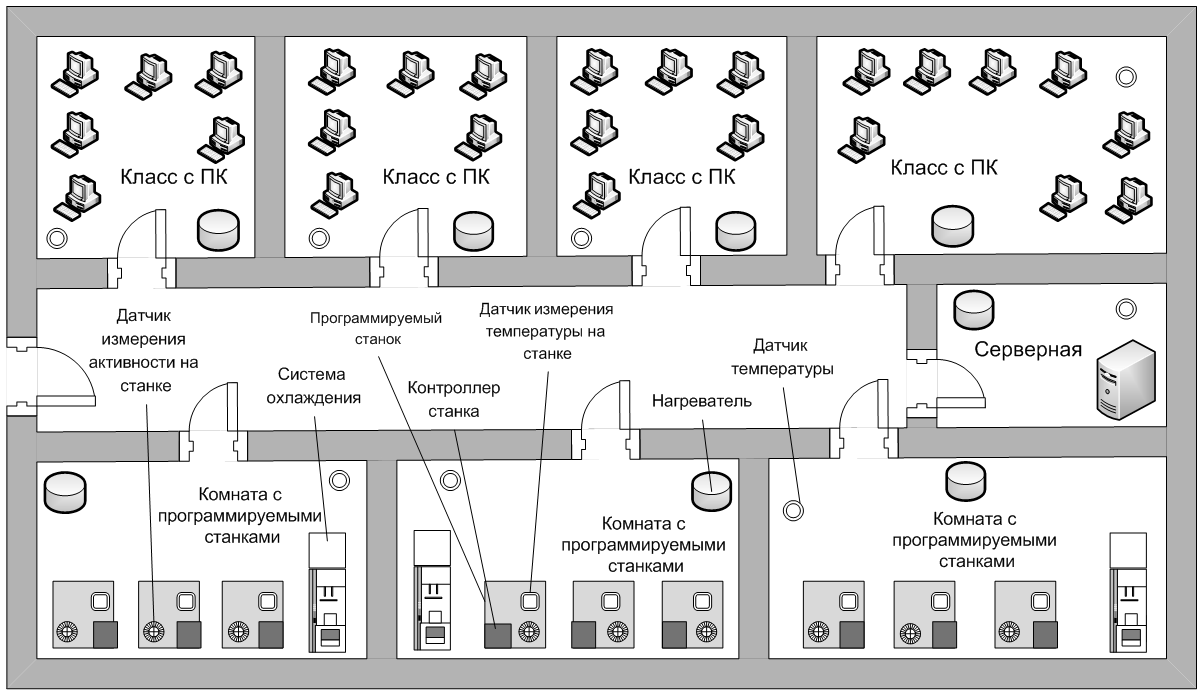

Оператор ПК должен вести учет и БД затрат электроэнергии на предприятии. Схема помещений фирмы представлена на рисунке 1
Рисунок 1. Схема помещений фирмы
Разработка uml-диаграмм в системе Rational Rose.
Разработка диаграммы вариантов использования.
Диаграмма вариантов использования (Use case) – это описание сценария поведения, которому следуют действующие лица (Actors).
Этот вид диаграмм позволяет создать список операций, которые выполняет система. Часто этот вид диаграмм называют диаграммой функций, потому что на основе набора таких диаграмм создается список требований к системе и определяется множество выполняемых системой функций.
В разрабатываемой модели оператор задает параметры для работы системы. Исходя из заданных параметров, сервер устанавливает режим работы нагревателя, системы охлаждения, а также регулирует энергопотребление станков. В модели выделены следующие актеры:
«Сервер», «Оператор», «Нагреватель», «Датчик температуры», «Контроллер станка», «Датчик температуры на станке», «Электричество», «Датчик измерения активности станка», «Система охлаждения».
Получены следующие диаграммы:

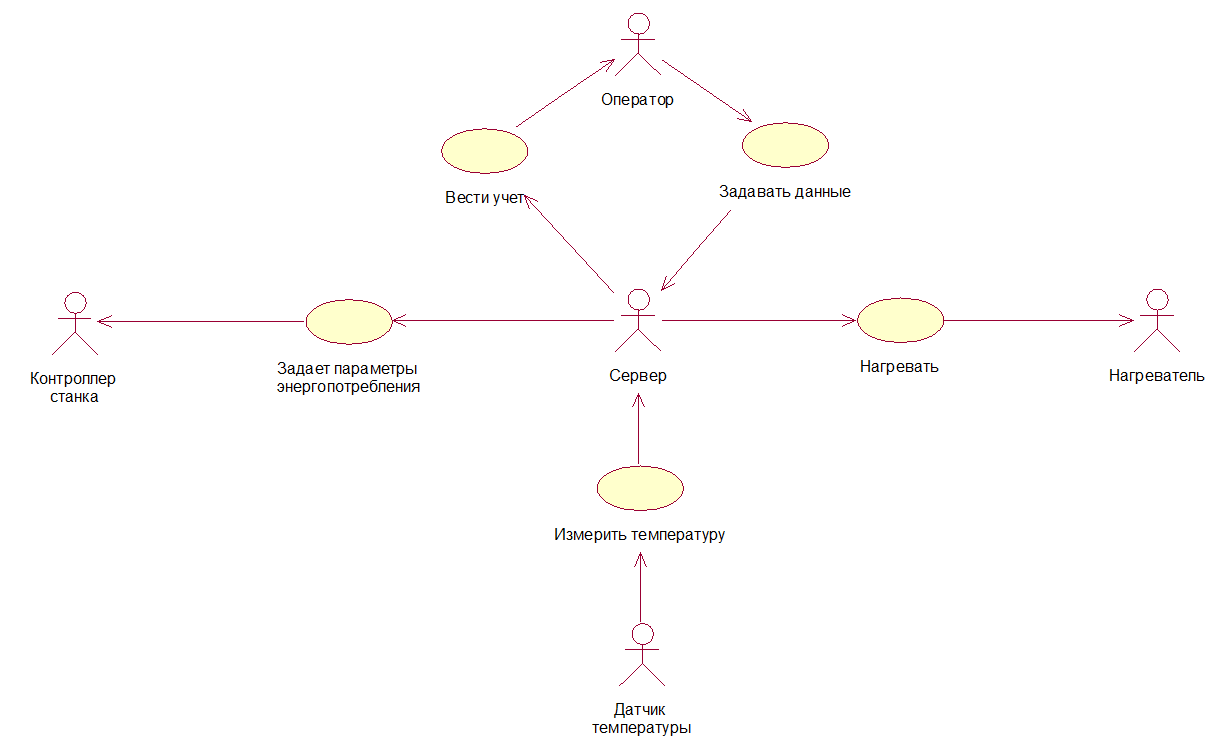

Рисунок 2. Диаграмма вариантов использования (Общая)
