Содержание

1. Исходные данные 3

2. Описание здания и строительных конструкций: 3

3. Теплотехнический расчет наружных ограждений 3

3.1. Наружные стены 3

3.2. Наружные двери 5

3.3. Перекрытие над не отапливаемым подвалом 5

3.4. Покрытие 6

3.5. Окна и балконные двери 7

4. Определение потерь теплоты помещениями 8

5. Определение удельной отопительной характеристики здания 9

6. Проектирование системы отопления 9

7. Гидравлический расчет системы отопления 10

8. Определение поверхности нагревательных приборов. 11

9. Подбор элеватора 15

10. Определение годовых расходов теплоты на отопление. 16

Список литературы 17

Приложение №1

Приложение №2

Чертеж №1

Чертеж №2

Чертеж №3

Чертеж №4

Чертеж №5

1. Исходные данные

Основным исходным материалом является схема здания, содержащая архитектурно-строительную часть здания.

Дом отдыха поездных бригад на узловой станции имеет в плане прямоугольную форму.

Данное здание двухэтажное с подвалом под всем зданием высотой 2м.

Система отопления нижняя.

Схема движения теплоносителя - тупиковая.

Система стояков - двухтрубная.

Город строительства - Нижний Новгород.

По СНиП «Строительная климатология» принимаем:

t_ext = -23°С - расчётная зимняя температура наружного воздуха, равная средней температуре наиболее холодной 5-ти дневки обеспеченность 0,92.

t_ht = -2,3°С - средняя температура отопительного периода

t_int = 18°С - расчетная температура внутреннего воздуха

z_ht = 221 сут - продолжительность отопительного периода

Климатическая зона влажности – сухая

Режим эксплуатации ограждения — Б.

Влажность в помещение 50-60%

Влажностный режим – нормальный

2. Описание здания и строительных конструкций:

• стены - кирпичные;

• крыша - совмещенная с рулонной кровлей;

• перегородки — гипсобетонные;

• перекрытие - многопустотные ж/б плиты;

• полы - дощатые, керамические;

• высота этажа: первого 3,35м, второго — 3,35м

3. Теплотехнический расчет наружных ограждений

3.1. Наружные стены

;

- требуемое термическое сопротивление теплопередачи ограждения

п- коэффициент, зависящий от положения наружной поверхности ограждения по отношению к наружному воздуху

— нормируемый температурный перепад между внутренней температурой

воздуха и внутренней температурой поверхности ограждения

- коэффициент тепловосприятия внутренней поверхности ограждения

D_d— градусо-сутки отопительного периода

По таблице №4 СНиП 23-02-2003 определяем термическое сопротивление.

Dd = 4000	Rreg = 2.8
Dd = 4486	Rreg = 2.97
Dd = 6000	Rreg = 3.5

В качестве расчетной величины принимаем термическое сопротивление

наружной стены исходя из условий энергосбережения: .

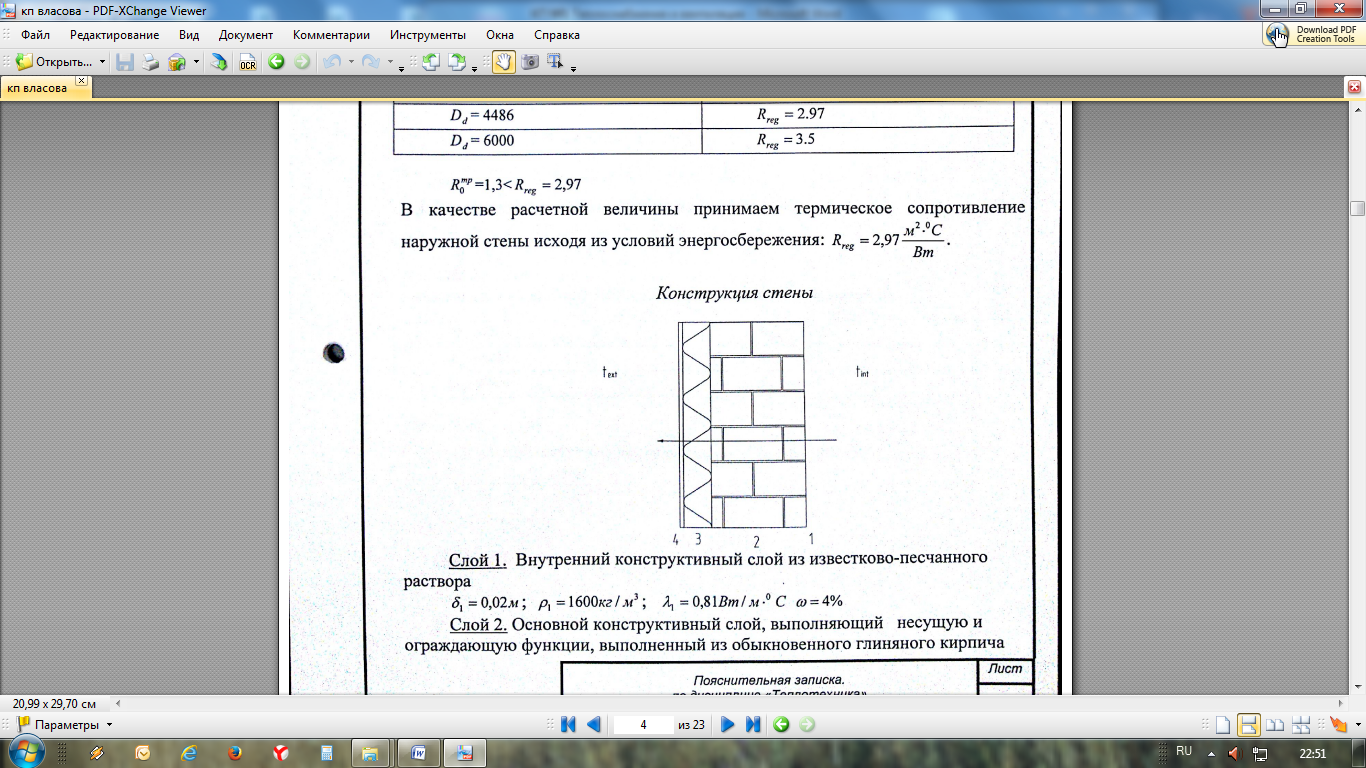

Конструкция стены

Слой 1. Внутренний конструктивный слой из известково-песчанного раствора

δ₁ - 0,02м; ρ₁= 1600кг/м³; λ₁=0,81 Вт/м·°С, ω = 4%

Слой 2. Основной конструктивный слой, выполняющий несущую и ограждающую функции, выполненный из обыкновенного глиняного кирпича.

δ₂ - 0,38м; ρ₂= 1800кг/м³; λ₂=0,81 Вт/м·°С, ω = 2%

Слой 3. Теплоизоляционный слой из жестких минераловатных плит

δ₃ - __м; ρ₃= 100кг/м³; λ₃=0,07 Вт/м·°С, ω = 5%

Слой 4. Наружный фактурный слой из цементно-песчаной штукатурки

δ₄ - 0,02м; ρ₄= 1800кг/м³; λ₄=0,93 Вт/м·°С, ω = 4%

Расчет
